Поставщик
|
Edmund Optics |
|
Артикул
|
56-421 |
|
Перемещение
|
0.22" |
|
Тип движения
|
по осям X-Y-Z |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Вес (г)
|
7.5 |
|
Грузоподъемность, нормальная (кг)
|
0.25 |
|
Колебание (мрад)
|
0.01 |
|
Точность прямой линии (мкм)
|
1.5 |
|
Примечание
|
Without Covered Rails |
|
Центральное отверстие
|
0.155" (3.9mm) Thru with 8-32 TPI Threaded |
|
Ход (мм)
|
5.6 |
|
Перемещение (дюймы)
|
0.22 |
|
Размер платформы (мм)
|
11.2 x 26.2 |
|
Размер платформы (дюймы)
|
0.44 x 1.03 |
|
Ориентация привода
|
Center Drive |
|
Тип привода
|
Fine Screw (80 Pitch) |
|
Тип
|
English |
|
Система направляющих
|
Ball Bearing |
|
Конструкция
|
Aluminum Body, Stainless Steel Rails |
|
Тип движения
|
Linear (X-Y-Z) |
Описание
Миниатюрная система позиционирования представляет собой механический узел с ручным управлением, обеспечивающий точное перемещение установленного на нём объекта или оптического элемента по трём взаимно перпендикулярным осям — X, Y и Z. Конструктивно такие столики строятся на основе прецизионных направляющих и микрометрических винтов, которые преобразуют вращательное движение маховика в линейное перемещение платформы с высокой повторяемостью и минимальным люфтом. Компактные габариты узла позволяют встраивать его в плотно скомпонованные оптические схемы, лабораторные стенды и измерительные установки, где требуется тонкая юстировка положения детали в пределах ограниченного хода.
Ручное управление предпочтительно там, где не требуется автоматизация процесса, но важна тактильная обратная связь оператора и возможность быстрой ручной коррекции позиции без применения электроники.
Характеристики
- Тип устройства: миниатюрная система позиционирования (трансляционный столик)
- Способ управления: ручной
- Число осей перемещения: три (X, Y, Z)
- Величина перемещения по каждой оси: 0.22 дюйма
- Область применения платформы: юстировка положения оптических и механических компонентов
Отрасли применения
Подобные позиционирующие узлы используются при сборке и настройке оптических систем, в лабораториях фотоники, при калибровке измерительных приборов, а также в микроскопии и системах ввода излучения в оптические волокна, где требуется субмиллиметровая точность совмещения оптических осей. Они также применяются в производственных линиях для точного позиционирования образцов относительно источников излучения или объективов при контроле качества.

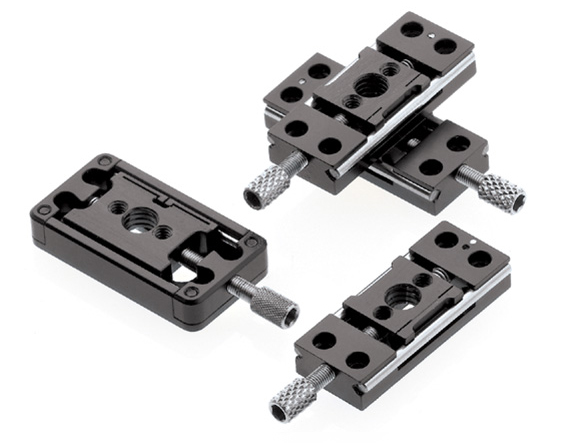

Описание семейства продуктов
- Доступны два микроразмера
- Версии с закрытыми направляющими
- Три варианта путешествий
- Модели осей X, XY и XYZ
Эти ступени представляют собой прорыв в размерах и самые маленькие позиционеры, доступные на сегодняшний день. Каретка с положительной пружиной обеспечивает точное, плавное движение без люфта. Точность прямой линии менее 2 микрон. Имеет тонкий ходовой винт 80 TPI. Более крупная серия, размер ступени B, предназначена для более длинных перемещений и более высоких нагрузок. Полностью совместимые с метрическими размерами зазоры. Версии с закрытыми направляющими немного шире, но обеспечивают защиту направляющих. Аксессуары позволяют устанавливать наши прецизионные отверстия для пространственной фильтрации. Конструкция из анодированного алюминия с направляющими из нержавеющей стали.
