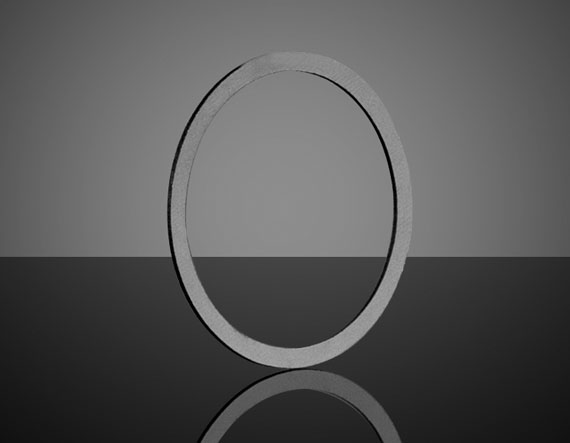

Разделительное кольцо, толщина: 0.1 мм, внутренний диаметр: 25 мм, внешний диаметр: 28.05 мм

Описание

Разделительное кольцо представляет собой вспомогательный механический элемент оптомеханической оснастки, предназначенный для точного позиционирования и фиксации линз или иных оптических элементов внутри объективов, тубусов и других оправ. Изделие изготавливается из металла (чаще всего латуни или алюминиевого сплава) методом прецизионной токарной обработки, что обеспечивает высокую точность геометрических размеров — внутреннего и внешнего диаметров, а также толщины кольца. Использование разделительных колец позволяет задавать точное расстояние между соседними оптическими элементами в сборке, компенсировать допуски изготовления линз и обеспечивать правильное центрирование оптической оси системы. Толщина кольца подбирается индивидуально под конкретную оптическую схему для достижения требуемого расчётного расстояния между компонентами.

Характеристики

• Тип изделия: разделительное (дистанционное) кольцо
• Толщина: 0.1 мм
• Внутренний диаметр: 25 мм
• Внешний диаметр: 28.05 мм
• Назначение: точное позиционирование оптических элементов в оправе

Отрасли применения

Разделительные кольца являются неотъемлемой частью процесса сборки прецизионных оптических систем, включая объективы камер, микроскопов, телескопов и лазерных модулей, где требуется точная установка воздушных промежутков между линзами согласно оптическому расчёту. В производстве и обслуживании научного оборудования такие кольца используются при модернизации или ремонте оптических узлов, позволяя тонко регулировать положение линз без изменения конструкции всей оправы. В метрологии и калибровочных лабораториях разделительные кольца применяются при сборке эталонных оптических систем, где точность взаимного расположения элементов напрямую влияет на итоговые характеристики прибора. Также подобные элементы востребованы в мелкосерийном и опытном производстве оптических приборов, где стандартные оправы дорабатываются под нестандартные оптические схемы с использованием наборов колец различной толщины.

Описание семейства продуктов

• Толщина от 0,1 мм до 60 мм.
• Объедините детали разной толщины, чтобы создать оптимальное расстояние.
• Тусклое черное покрытие для уменьшения рассеянного света.
• Нажмите здесь, чтобы узнать, как использовать компоненты многоэлементной трубной системы для создания оптической системы.

Многоэлементные прокладочные кольца и проставочные трубки TECHSPEC® обеспечивают простой способ управления оптическим расстоянием внутри многоэлементных наружных трубок TECHSPEC®. Использование различных комбинаций толщины колец и трубок позволяет создать оптимальное оптическое расстояние для вашего приложения. Эти дистанционирующие элементы имеют тускло-черное покрытие для уменьшения нежелательного внутреннего рассеянного света. Многоэлементные прокладочные кольца и проставочные трубки TECHSPEC® являются важным компонентом любой оптической системы, требующей точного размещения оптических элементов. Распорные трубки толщиной 10 мм и более имеют внутреннюю резьбу перегородки для сильного антибликового эффекта, еще больше уменьшая нежелательный рассеянный свет.

Примечание. Комплект проставочных колец TECHSPEC (№11-193) и Комплект проставочных трубок TECHSPEC (№11-208) обеспечивают полный набор возможностей EO по расстоянию по сниженной цене.
