Поставщик
|
Edmund Optics |
|
Артикул
|
66-767 |
|
Покрытие
|
Uncoated |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
20-10 |
|
Плоскостность поверхности
|
λ/4 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
±0.02 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±2 |
|
Покрытие
|
Uncoated |
|
Длина гипотенузы (мм)
|
0.3 |
|
Длина катетов (мм)
|
0.18 |
Описание
Прямая треугольная призма из стекла N-BK7 без покрытия с длиной катетов всего 0,18 мм является чрезвычайно миниатюрным оптическим элементом, предназначенным для встраивания в компактные оптоэлектронные узлы и волоконно-оптические компоненты. Отсутствие отражающего или просветляющего покрытия означает, что изменение направления света в такой призме, как правило, осуществляется за счёт эффекта полного внутреннего отражения на одной из граней, без использования дополнительного металлического или диэлектрического слоя. Материал N-BK7 — распространённое кроновское стекло, обладающее хорошей прозрачностью в видимом и ближнем инфракрасном диапазоне и стабильными механическими свойствами даже при столь малых размерах детали.
Характеристики
- Материал: оптическое стекло N-BK7
- Форма: прямая треугольная призма
- Длина катетов: 0,18 мм
- Покрытие: отсутствует
- Принцип работы: изменение направления луча за счёт полного внутреннего отражения
- Микроскопический форм-фактор для интеграции в миниатюрные модули
Отрасли применения
Ввиду крайне малого размера подобные призмы применяются в микрооптических и волоконно-оптических компонентах, в интегрированных оптических схемах и в специализированных сенсорных устройствах, где требуется изменение направления света на предельно малом участке. Их используют при производстве прецизионных оптоэлектронных модулей, в исследовательских разработках микрооптики и в компонентах телекоммуникационного оборудования, где размер элементов ограничен миллиметровыми и субмиллиметровыми масштабами.
Описание семейства продуктов

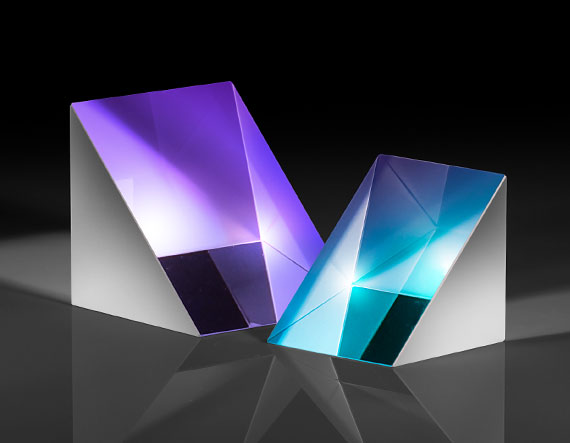

- Отклонение луча на 90°
- Изображение для левшей
- Доступно с алюминиевыми поверхностями и антибликовым покрытием.
- Доступны дополнительные параметры прямоугольной призмы
Прямые призмы обычно используются для искривления путей изображения или перенаправления света под углом 90°. Это создает левостороннее изображение, и в зависимости от ориентации призмы изображение может быть перевернутым или перевернутым. Призмы с прямым углом также можно использовать в комбинации для смещения изображения/луча. Прямоугольные призмы TECHSPEC® N-BK7 изготовлены из прецизионного материала N-BK7 для использования в различных областях видимого света.
