Поставщик
|
Edmund Optics |
|
Артикул
|
34-028 |
|
Покрытие
|
λ/4 MgF2 |
|
Типы объектива
|
телецентрические |
|
Применение объектива
|
машинное зрение |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Диаметр заднего фильтра (мм)
|
50.8 |
|
Числовая апертура NA, сторона объекта
|
0.0056 |
|
Количество элементов (групп)
|
7 (5) |
|
Примечание
|
Lens will cover a 39mm image circle |
|
Горизонтальное поле зрения, датчик APS-H
|
163.1mm |
|
Глубина резкости (мм)
|
±26.6mm (20% @ 20 lp/mm, f/16) |
|
Стиль
|
VIS |
|
Тип
|
Telecentric Lens |
|
Крепление
|
M42 x 1.0 |
|
Покрытие
|
λ/4 MgF2 |
|
Рабочее расстояние (мм)
|
351 |
|
Апертура (f / #)
|
f/16 |
|
Поле зрения при максимальном формате сенсора, Г x В (мм)
|
163.1 x 112.8 |
|
Максимальный формат сенсора
|
APS-H |
|
Первичное увеличение PMAG
|
0.179X |
Описание

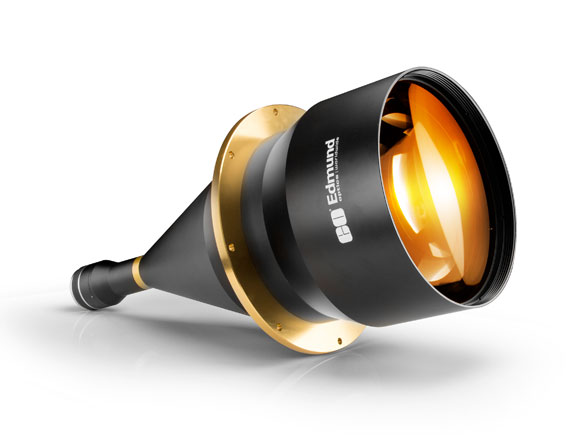

Телецентрический объектив TitanTL™ — это высококачественный широкопольный телецентрический объектив для прецизионных измерений и инспекции крупноформатных объектов. Серия TitanTL™ позиционируется как флагманская линейка Edmund Optics для задач, требующих одновременно большого поля зрения и строгой телецентрической схемы с постоянным масштабом по всему полю.
Увеличение 0.179X создаёт широкопольный режим: поле зрения превышает размер сенсора примерно в 5.6 раза. Это типичный диапазон для инспекции крупных промышленных деталей и компонентов за один кадр при сохранении телецентрической точности измерений.
Крепление M42 x 1.0 является универсальным метрическим резьбовым стандартом, совместимым с широким кругом камер через переходные кольца. Для сенсора размером 36 мм этот стандарт обеспечивает достаточный диаметр байонета без виньетирования даже при малом увеличении.
TitanTL™ выделяется исключительно низкой дисторсией и высокой телецентричностью, достигнутыми на нетипично больших форматах сенсора. Это редкое сочетание: большинство телецентрических объективов ограничены форматами 2/3" или 1", тогда как TitanTL™ охватывает матрицы диагональю до 41–43 мм. Артикул 34-028 является конкретной конфигурацией с увеличением 0.179X и форматом 36 мм, и его выбор определяется одновременно требуемым масштабом и форматом используемой камеры.
Характеристики
- Бренд: Edmund Optics
- Артикул: 34-028
- Телецентрический объектив TitanTL™
- первичное увеличение: 0.179X
- формат сенсора: 36 мм
- крепление: M42 x 1.0
Отрасли применения
- Машинное зрение и автоматизированный контроль качества
- Прецизионная метрология и измерение размеров деталей
- Инспекция электроники и полупроводниковых компонентов
- Контроль печатных плат и микросборок
- Роботизированные системы захвата и сортировки
