Поставщик
|
Edmund Optics |
|
Артикул
|
56-418 |
|
Перемещение
|
0.125" |
|
Тип движения
|
по осям X-Y-Z |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Вес (г)
|
12 |
|
Грузоподъемность, нормальная (кг)
|
0.25 |
|
Колебание (мрад)
|
0.01 |
|
Точность прямой линии (мкм)
|
1.5 |
|
Примечание
|
With Covered Rails |
|
Центральное отверстие
|
0.275" (7.0mm) Thru with 5/16-24 TPI Thread |
|
Ход (мм)
|
3.1 |
|
Перемещение (дюймы)
|
0.125 |
|
Размер платформы (мм)
|
14.2 x 26.2 |
|
Размер платформы (дюймы)
|
0.56 x 1.03 |
|
Ориентация привода
|
Center Drive |
|
Тип привода
|
Fine Screw (80 Pitch) |
|
Тип
|
English |
|
Система направляющих
|
Ball Bearing |
|
Конструкция
|
Aluminum Body, Stainless Steel Rails |
|
Тип движения
|
Linear (X-Y-Z) |
Описание
Миниатюрная система позиционирования с ручным управлением обеспечивает независимое перемещение установленного на ней компонента по трём взаимно перпендикулярным осям X, Y и Z, что позволяет точно совмещать оптический или механический элемент с заданной точкой пространства в трёх измерениях. Закрытая конструкция корпуса защищает внутренние направляющие и приводные механизмы от попадания пыли и загрязнений, повышая долговечность и стабильность работы подвижки в условиях лабораторной или производственной эксплуатации. Управление перемещением по каждой оси осуществляется вручную с помощью регулировочных винтов, что обеспечивает плавную и предсказуемую настройку положения без необходимости в электрическом приводе. Диапазон перемещения 0.125 дюйма по каждой из осей рассчитан на финальные, тонкие корректировки положения в пределах небольшого рабочего объёма.
Характеристики
- Тип: миниатюрная система позиционирования XYZ
- Управление: ручное
- Диапазон перемещения: 0.125 дюйма по каждой оси
- Конструкция: закрытая (защищённая от загрязнений)
Отрасли применения
Такие миниатюрные подвижки применяются для тонкой юстировки волоконных наконечников, микролинз, детекторов и иных компактных компонентов в волоконно-оптических и лазерных системах, где требуется субмиллиметровая точность позиционирования в трёх измерениях. Закрытая конструкция делает устройство пригодным для использования в условиях повышенной запылённости производственных помещений, а также в переносном исследовательском оборудовании и портативных измерительных комплексах, где механизм должен сохранять стабильность настройки при транспортировке.

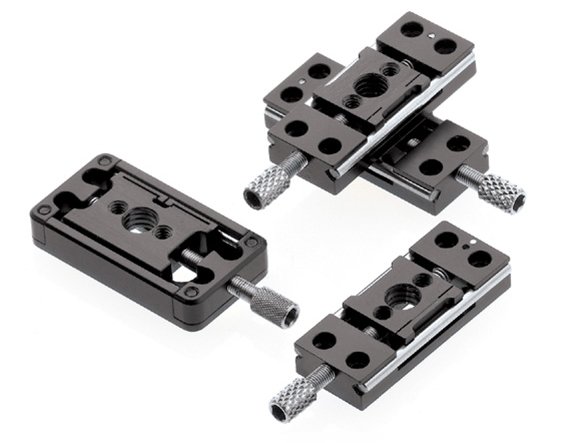

Описание семейства продуктов
- Доступны два микроразмера
- Версии с закрытыми направляющими
- Три варианта путешествий
- Модели осей X, XY и XYZ
Эти ступени представляют собой прорыв в размерах и самые маленькие позиционеры, доступные на сегодняшний день. Каретка с положительной пружиной обеспечивает точное, плавное движение без люфта. Точность прямой линии менее 2 микрон. Имеет тонкий ходовой винт 80 TPI. Более крупная серия, размер ступени B, предназначена для более длинных перемещений и более высоких нагрузок. Полностью совместимые с метрическими размерами зазоры. Версии с закрытыми направляющими немного шире, но обеспечивают защиту направляющих. Аксессуары позволяют устанавливать наши прецизионные отверстия для пространственной фильтрации. Конструкция из анодированного алюминия с направляющими из нержавеющей стали.
