Поставщик
|
Edmund Optics |
|
Артикул
|
56-417 |
|
Перемещение
|
0.125" |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Вес (г)
|
8 |
|
Грузоподъемность, нормальная (кг)
|
0.25 |
|
Колебание (мрад)
|
0.01 |
|
Точность прямой линии (мкм)
|
1.5 |
|
Примечание
|
With Covered Rails |
|
Центральное отверстие
|
0.275" (7.0mm) Thru with 5/16-24 TPI Thread |
|
Ход (мм)
|
3.1 |
|
Перемещение (дюймы)
|
0.125 |
|
Размер платформы (мм)
|
14.2 x 26.2 |
|
Размер платформы (дюймы)
|
0.56 x 1.03 |
|
Ориентация привода
|
Center Drive |
|
Тип привода
|
Fine Screw (80 Pitch) |
|
Тип
|
English |
|
Система направляющих
|
Ball Bearing |
|
Конструкция
|
Aluminum Body, Stainless Steel Rails |
|
Тип движения
|
Linear (X-Y) |
Описание
Миниатюрная система позиционирования с ручным управлением обеспечивает плавное перемещение закреплённого объекта по двум осям (X и Y) в пределах 0.125 дюйма (около 3.2 мм), что типично для задач тонкой юстировки оптических или механических компонентов на небольшом ходу. Закрытая конструкция корпуса защищает внутренние подвижные механизмы — как правило, направляющие и микрометрические или пружинно-винтовые приводы — от пыли и случайных механических повреждений, что повышает долговечность и стабильность работы устройства. Ручное управление осуществляется вращением регулировочных винтов или барашков, обеспечивающих точное позиционирование без применения электропривода. Малый диапазон хода в 0.125 дюйма при этом обеспечивает достаточно высокое разрешение позиционирования, что востребовано именно в задачах финальной, самой тонкой стадии юстировки, следующей за более грубым первоначальным позиционированием другими средствами.
Характеристики
- Тип: система позиционирования X-Y
- Управление: ручное
- Диапазон перемещения: 0.125 дюйма по каждой оси
- Конструкция: закрытая (защищённая от пыли)
- Назначение: тонкая юстировка положения компонентов
- Оси перемещения: X и Y (две независимые оси)
- Тип привода: винтовой механизм ручной регулировки
Отрасли применения
Такие позиционеры применяются в лабораторных оптических установках, при сборке и юстировке волоконно-оптических соединений, в микроскопии и метрологии, где требуется точное и повторяемое перемещение образца или оптического элемента на малые расстояния. Такие позиционеры также применяются в производстве полупроводниковых приборов и в сборке оптоволоконных компонентов, где требуется субмиллиметровая точность настройки.

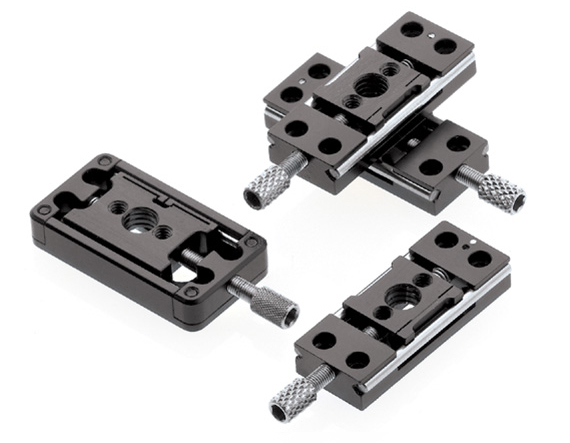

Описание семейства продуктов
- Доступны два микроразмера
- Версии с закрытыми направляющими
- Три варианта путешествий
- Модели осей X, XY и XYZ
Эти ступени представляют собой прорыв в размерах и самые маленькие позиционеры, доступные на сегодняшний день. Каретка с положительной пружиной обеспечивает точное, плавное движение без люфта. Точность прямой линии менее 2 микрон. Имеет тонкий ходовой винт 80 TPI. Более крупная серия, размер ступени B, предназначена для более длинных перемещений и более высоких нагрузок. Полностью совместимые с метрическими размерами зазоры. Версии с закрытыми направляющими немного шире, но обеспечивают защиту направляющих. Аксессуары позволяют устанавливать наши прецизионные отверстия для пространственной фильтрации. Конструкция из анодированного алюминия с направляющими из нержавеющей стали.
