Поставщик
|
Edmund Optics |
|
Артикул
|
58-259 |
|
Покрытие
|
λ/4 MgF2 |
|
Типы объектива
|
телецентрические |
|
Применение объектива
|
машинное зрение |
|
Длина без резьбы (мм)
|
200.00 |
|
Максимальный диаметр (мм)
|
110.00 |
|
Количество элементов (групп)
|
11 (8) |
|
Числовая апертура NA, сторона объекта
|
0.007 |
|
Разрешение, пространство изображения MTF @ f / 10
|
>60% @ 40 lp/mm |
|
Стоковый парт-номер монтажного зажима
|
#56-027 Sold Separately |
|
Типичное искажение при 588 нм (%)
|
0.020 |
|
Типичная телецентричность при 588 нм (°)
|
<0.028 |
|
Вес (кг)
|
2.67 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
Резьба фильтра
|
M105 x 1.0 (Female) |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
71.1mm |
|
Глубина резкости (мм)
|
±63.6 at f/10 (20% @ 20 lp/mm) |
|
Стиль
|
VIS |
|
Тип
|
Telecentric Lens |
|
Крепление
|
C-Mount |
|
Покрытие
|
λ/4 MgF2 |
|
Рабочее расстояние (мм)
|
132 - 182 |
|
Апертура (f / #)
|
f/6 - f/17.4 |
|
Поле зрения при максимальном формате сенсора, Г x В (мм)
|
71.1 x 53.3 |
|
Максимальный формат сенсора
|
1/2" |
|
Первичное увеличение PMAG
|
0.09X |
Описание

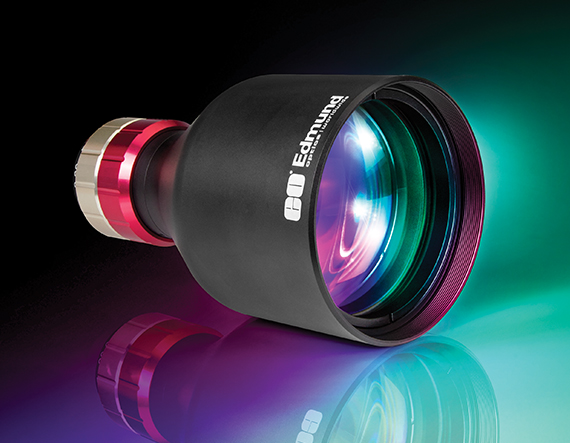

Телецентрический объектив GoldTL™ с увеличением 0.09X для сенсора 1/2 дюйма обеспечивает очень широкое поле зрения при сохранении телецентрической схемы. Это наименьшее увеличение в серии GoldTL для данного формата и позволяет охватить в кадре объекты, размер которых на порядок превышает активную зону используемого сенсора.
Малое увеличение в сочетании с телецентрической схемой GoldTL™ открывает нишу между обычными широкоугольными объективами для машинного зрения, создающими перспективные искажения, и высокократными измерительными объективами с ограниченным полем. Артикул 58-259 заполняет этот промежуток, обеспечивая одновременно широкое поле зрения и достоверную геометрию изображения.
Конструкция объектива предусматривает регулировку фокусировки и диафрагмы с возможностью жёсткой фиксации рабочих параметров, что делает его пригодным для промышленных применений с непрерывным режимом работы. Совместимость с форматом 1/2 дюйма позволяет использовать компактные и доступные камеры с этим форматом сенсора.
Объектив 58-259 подходит для широкопольной инспекции, контроля размеров крупных объектов, систем ориентации деталей на конвейере, а также для любых задач, где важно объединить широкий охват сцены и телецентрическую точность измерений в рамках одной оптической системы.
Характеристики
- Бренд: Edmund Optics
- Артикул: 58-259
- Телецентрический объектив GoldTL™
- первичное увеличение: 0.09X
- формат сенсора: 1/2"
Отрасли применения
- Машинное зрение и автоматизированный контроль качества
- Прецизионная метрология и измерение размеров деталей
- Инспекция электроники и полупроводниковых компонентов
- Контроль печатных плат и микросборок
- Роботизированные системы захвата и сортировки
- Научные и лабораторные измерительные установки
