Система позиционирования piezosystem jena на базе пьезоприводов с 5 степенями свободы

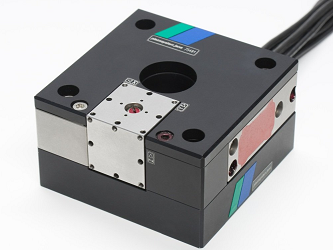

Системы позиционирования серии PENTOR от компании piezosystem jena позволяют управлять движением объекта по 5 степеням свободы: линейное перемещение по 3 осям и угловое смещение по 2.
Линейное смещение по осям X, Y и Z может достигать 100 мкм, вращение вокруг осей X и Y в пределах ±2 мрад. Конструкция имеет температурную компенсацию, поэтому изменения температуры окружающей среды не влияют на угол наклона.
Системы позиционирования PENTOR piezosystem jena оснащены апертурой диаметром 17 мм, что позволяет использовать их для приложений, в которых требуется сквозное прохождение света, например, в микроскопии и разных оптических системах. Благодаря высокой резонансной частоте системы PENTOR отлично подходят для работы в динамическом режиме.
Для заказа доступны модели с или без системы обратной связи. Трансляторы с системой обратной связи оснащены встроенными тензодатчиками для нивелирования эффектов гистерезиса и дрейфа. Системы могут быть изготовлены из специальных материалов для работы в вакууме и условиях низких температур.
Основные компоненты системы изготовлены из нержавеющей стали. Нижняя и верхняя пластины выполнены из черного анодированного алюминия.
Для работы с трансляторами PENTOR рекомендуется использовать контроллеры серии d-Drive в сочетании с 5 модулями EVD50(CL).
Особенности:
- 5 степеней свободы: x, y, z, Θx, Θy;
- Центральное отверстие: 17 мм;
- Предварительная нагрузка;
- Линейное смещение: до 100 мкм;
- Наклон: ±2 мрад.
Более подробную информацию о системах позиционирования PENTOR piezosystem jena ищите по ссылке:
Системы позиционирования серии PENTOR от компании piezosystem jena
Для получения технических консультаций, а также по вопросам приобретения систем позиционирования piezosystem jena обращайтесь к представителям АЗИМУТ ФОТОНИКС.
