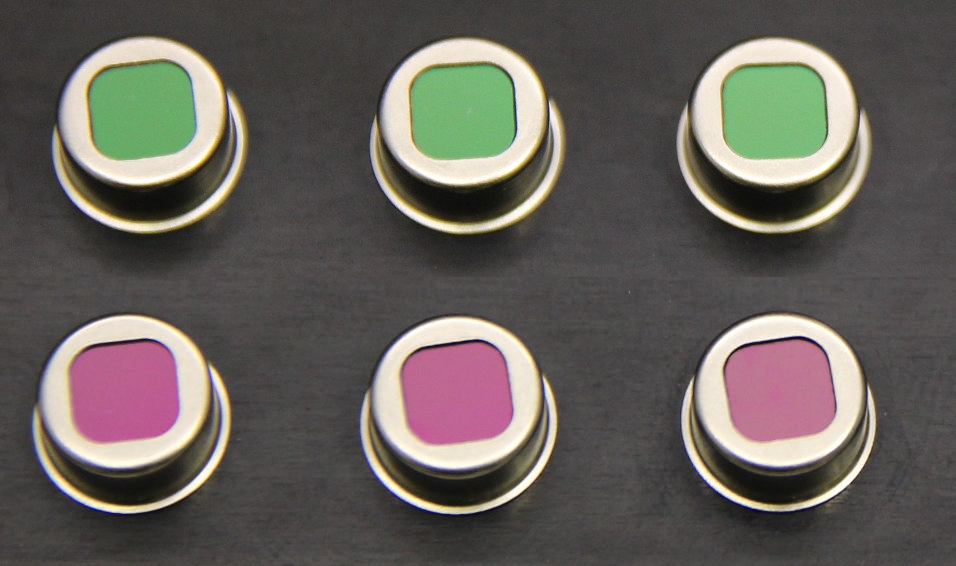

Почему цвета фильтров в ИК детекторах InfraTec отличаются от партии к партии?
Оптические фильтры, используемые в детекторах InfraTec, изготавливаются из тонких пленок, которые наносятся на подложки прозрачные в спектральном рабочем диапазоне детектора. Когда электромагнитное излучение проходит через фильтр, между слоями возникает интерференция. Обычно все излучение, которое не проходит через фильтр, отражается.
Нанесение пленок на подложку происходит последовательно, одна за другой. Как и в любом другом производственном процессе, существуют некоторые отклонения от партии к партии, особенно в толщине пленки. В определенных пределах это может быть компенсировано изменением толщины слоев, нанесенных в конце. Процесс контролируется для достижения требуемых оптических свойств. Следовательно, наращивание пленочной системы может незначительно отличаться без какого-либо влияния на оптические свойства. Оптимизация может происходить в соответствии, например, с требуемым пиком пропускания вокруг центральной длины волны.
Человек воспринимает цвета в видимом спектральном диапазоне от 380 до 780 нм благодаря взаимодействию излучения, отраженного от освещаемых объектов, и рецепторов человеческого глаза. Оптические свойства в других спектральных диапазонах не имеют значения в этом случае. Это означает: только отраженный (видимый) свет создает наше восприятие цвета. Излучение за пределами этого диапазона не может произвести никакого цветного впечатления. Термин «цвет» теряет смысл вне видимого диапазона.
Полосовые фильтры для видимого диапазона одного и того же типа всегда должны иметь один и тот же цвет, поскольку рабочие длины волн задаются в видимом диапазоне. В случае полосы пропускания, предназначенной для использования в среднем инфракрасном диапазоне, оптические свойства для видимого диапазона практически не имеют значения. Единственная важная вещь - необходимое затухание в этой области. Следовательно, в случае фильтров для ИК области спектра производственный процесс должен быть оптимизирован только для среднего инфракрасного диапазона, а не для видимого. Таким образом, вышеупомянутые производственные отклонения в тонкопленочной системе могут привести к различиям в цвете от партии к партии - но без какого-либо значения для применения фильтра.
Цвет оптических фильтров ИК детекторов InfraTec не позволяют сделать вывод об их оптических свойствах для работы в инфракрасном спектральном диапазоне.
