Первый в мире восьмиканальный миниатюрный пироэлектрический детектор в корпусе TO8 компании InfraTec
Пироэлектрические детекторы идеально подходят для задач газоанализа, но до недавнего времени процесс измерения был довольно сложен в случаях, когда необходимо измерение нескольких газов. Для этого часто было слишком мало измерительных каналов. Новый детектор LRM-278 компании InfraTec является идеальным решением для подобных приложений. Объединяя восемь каналов в корпусе TO8 диаметром 15.2 миллиметра, эти детекторы являются первыми в своем роде во всем мире. В результате число газов, которые можно измерить с помощью одного детектора такого размера сразу удвоилось.
Экономия пространства
При рассмотрении конструкции детектора с одним источником питания выясняются две детали, благодаря которым такое мощное решение вписывается в такое небольшое пространство. Первой деталью является центральное окно, встроенное непосредственно в крышку, которое есть и во всех других моделях серии миниатюрных многоканальных детекторов InfraTec. Соответственно большая апертура 8.5 × 8.5 мм2 означает, что LRM-278 имеет очень большое поле обзора (FOV). Это приводит к очень высокому отношению сигнал/шум.
Вторая деталь скрыта внутри детектора. Там на специальных держателях расположены чувствительные пироэлектрические сенсоры, компенсационные элементы, а также фильтры 2 × 2 мм2 непосредственно друг над другом. Благодаря такой конструкции имеется достаточно места для всех остальных компонентов.
Датчик температуры внутри детектора

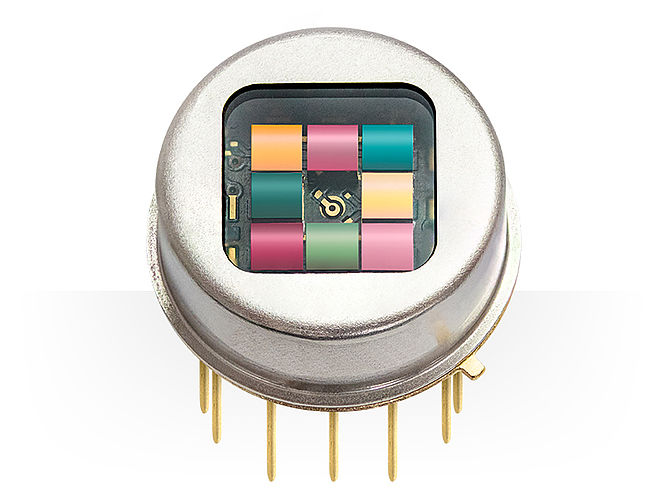

Чувствительные элементы с фильтрами расположены в виде квадрата с длиной стороны в три элемента. Таким образом, при наличии восьми каналов одно поле в середине остается свободным. В этом месте находится датчик температуры. С помощью газовых датчиков обычно также измеряется температура. Однако до сих пор это было невозможно непосредственно внутри детектора. Измерение температуры внутри детектора, например, обеспечивает возможность очень точной компенсации типичного температурного дрейфа фильтров посредством калибровки.
В дополнение к точности измерений, есть также преимущества, вытекающие из работы LRM-278 в режиме тока. Это означает, что он впечатляет, в частности, быстрым отображением изменений сигнала и динамическим поведением отклика. Получаемое в результате высокое напряжение сигнала упрощает конструкцию схемы и позволяет детектору стать более устойчивым к помехам. Более высокие уровни сигнала поддерживают простую интеграцию детектора в измерительные модули.
Благодаря всем этим преимуществам, LRM-278 предназначен для чрезвычайно сложных задач в газовом анализе, которые включают в себя анализ медицинских и технических газов, измерение выбросов, а также приложений в области систем безопасности.
