FLIM система Becker&Hickl для быстрого сбора данных с шириной аппаратной функции менее 25 пс
Компания Becker&Hickl представляет новую FLIM систему, которая обеспечивает быстрый сбор данных. Система состоит из детектора, четырех параллельных TCSPC канналов и устройства, которое распределяет фотоны (световые импульсы) по 4 записывающим каналам. Ширина аппаратной функции новой FLIM системы составляет менее 7 пс (FWHM), при использовании системы с гибридным детектором HPM-100-06 временное разрешение может быть меньше 25 пс (FWHM).
Компания Becker&Hickl представляет новую FLIM систему, которая обеспечивает быстрый сбор данных. Система состоит из детектора, четырех параллельных TCSPC канналов и устройства, которое распределяет фотоны (световые импульсы) по 4 записывающим каналам. Ширина аппаратной функции новой FLIM системы составляет менее 7 пс (FWHM), а ширина временного канала до 820 фс (FWHM). При использовании системы с гибридным детектором HPM-100-06 временное разрешение может быть меньше 25 пс (FWHM).
В данной FLIM системе практически отсутствует эффект наложения импульсов и значительно снижен уровень потерь при счете. Время сбора FLIM данных может быть менее длительности цикла в стандартных сканерах с гальванометром. Быстрый сбор данных не ухудшает разрешение системы, запись данных может осуществляться с помощью TCSPC плат со стандартным числом каналов (до 1024 или даже 4096). Число пикселей может быть увеличено до 2048 x 2048. Новые FLIM системы от Becker&Hickl подходят как для применений, где важна скорость, так и для задач, в которых важнее точность данных.
|
|
|

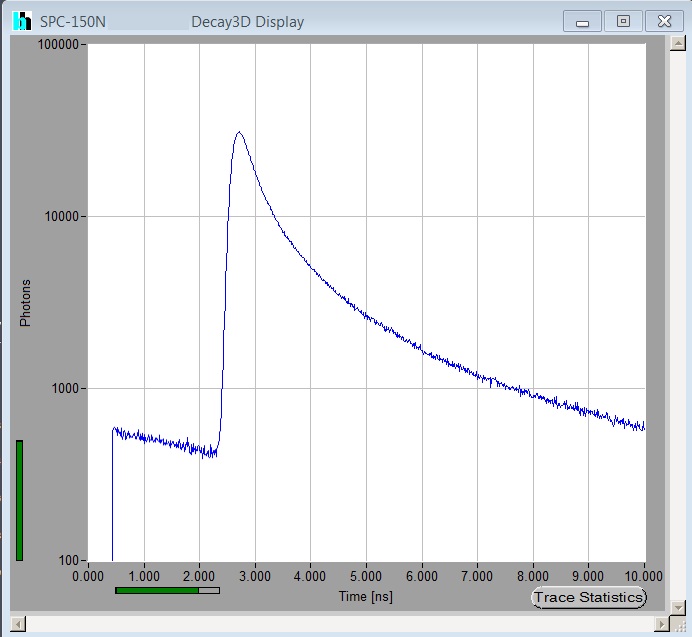

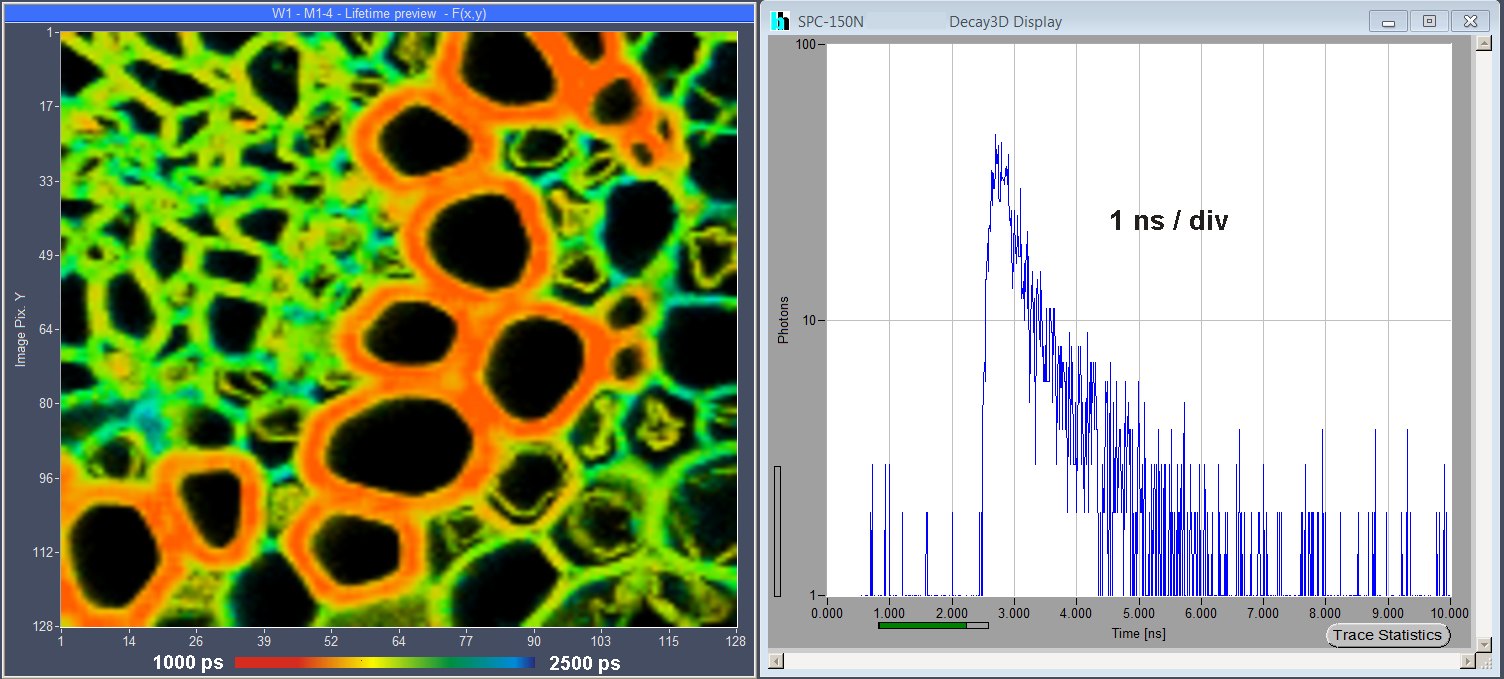

Рис. 1: Образец ландыша, 128 x 128 пикселей, 1024 временных канала, сбор данных: 100 мс. FLIM изображение, кривая затухания в области: 5x5 пикселей, и кривая затухания для всего изображения.
|
|
|
|

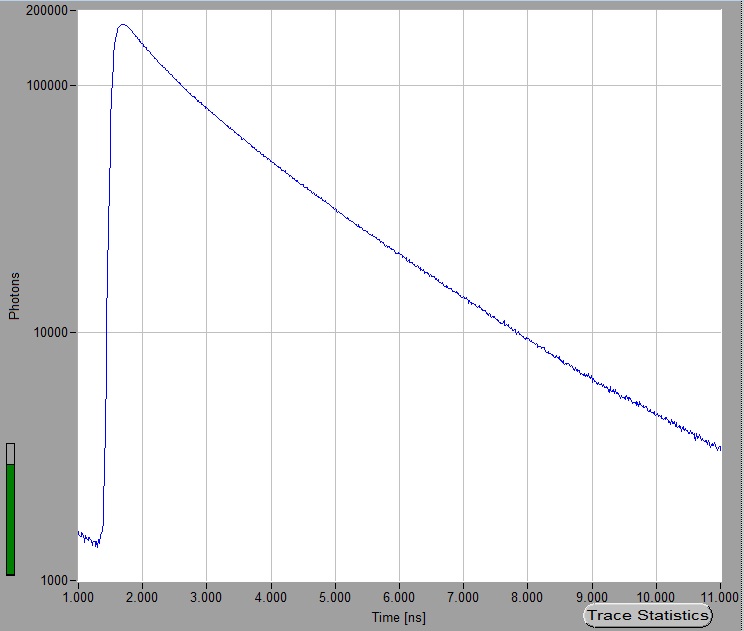

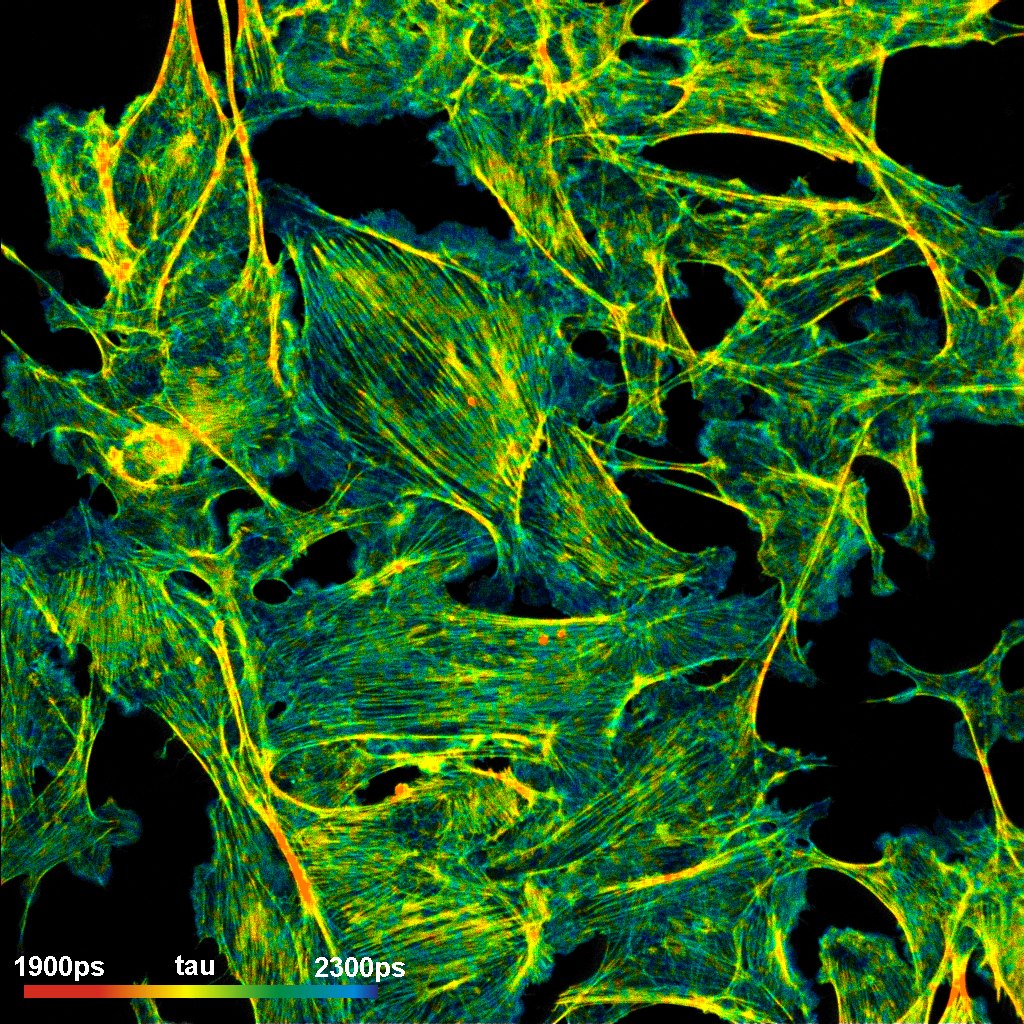

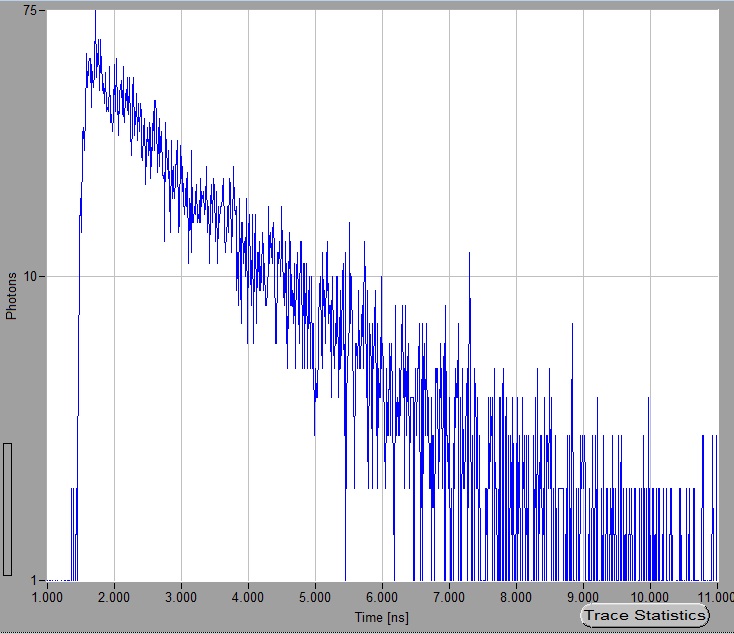

Клетки коровьей легочной артерии, 1024 x 1024 пикселей, 1024 временных канала, сбор данных: 10 с. FLIM image, изображение, кривая затухания в области: 10x10 пикселей, и кривая затухания для всего изображения.
