Интерфейсные платы Vertilon для кремниевых фотоумножителей
Компания Vertilon предлагает несколько моделей интерфейсных плат для подключения определенных моделей матриц кремниевых фотоумножителей и лавинных фотодиодов к многоканальным системам сбора данных серии PhotoniQ.
Компания Vertilon разрабатывает и производит системы сбора дынных для многоканальных оптических сенсоров, таких как лавинные фотодиоды, кремниевые фотоумножители и т. д.
В ассортименте компании Vertilon представлено несколько моделей интерфейсных плат для подключения определенных моделей матриц кремниевых фотоумножителей и лавинных фотодиодов к многоканальным системам сбора данных серии PhotoniQ.

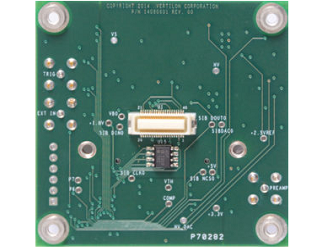

Интерфейсная плата SIB616 разработана для матрицы кремниевых фотоумножителей формата 4х4 от компании SensL модели ArrayC-30035-16P. SiPM матрица крепится к нижней части печатной платы, таким образом, что выходной сигнал с анода напрямую передается на разъемы интерфейсной платы. Каждый разъем соединен микро-коаксиальными кабелями с системой сбора данных PhotoniQ. Напряжение смещения для матрицы обеспечивается встроенным в конфигурацию SIB платы источником высокого напряжения. Источник оснащен специальным выходом, который соединен с входом чувствительного к току предусилителя SIB616. В ответ на токовый сигнал, поступающий на вход, предусилитель генерирует сигнал напряжения, который подается на дискриминатор с регулируемым пороговым сигналом. Дискриминатор генерирует сигнал триггера, если энергия, детектируемая ArrayC-30035-16P, превышает заданный порог энергии. Выход триггера как правило соединен с триггерным входом системы сбора данных PhotoniQ, где генерируемый сигнал запускает процесс регистрации энергетических сигналов с матрицы SiPM, подключенной к DAQ-системе.
Более подробную информацию об интерфейсных платах Vertilon для кремниевых фотоумножителях ищите по ссылке:
Интерфейсные платы Vertilon для кремниевых фотоумножителей
По вопросам приобретения интерфейсных плат от компании Vertilon, а также для получения технических консультаций обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
