Позиционно-чувствительные камеры WidePIX 10х10 от Advacam

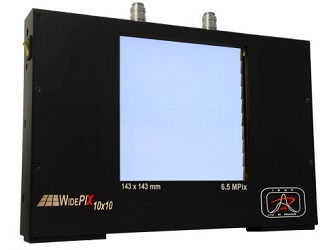

Камера WidePIX компании Advacam состоит из 100 плиток, соединенных друг с другом краями в виде двумерного массива в формате 10х10. Каждая плитка представляет собой один чип гибридного Timepix детектора. Бесшовная сенсорная технология позволяет размещать все плитки плотно друг к другу со всех сторон без мертвой зоны между чипами.
Камера WidePIX компании Advacam состоит 100 плиток, соединенных друг с другом краями в виде двумерного массива в формате 10х10. Каждая плитка представляет собой один чип гибридного Timepix детектора (256х256 пикселей). Бесшовная сенсорная технология (отсутствие мертвой зоны между чипами) позволяет размещать все плитки плотно друг к другу со всех сторон. Таким образом вся площадь камеры WidePIX полностью чувствительна к заряженным частицам без пробелов. Это самая большая на рынке камера с чувствительностью на уровне одиночных фотонов.
Каждый пиксель детектора Timepix имеет интегрированную цифровую схему, которая подсчитывает количество частиц (например, рентгеновские фотоны). Принцип подсчета частиц обеспечивает регистрацию квантов излучения без добавленного шума (интегрирование и шум считывания равны нулю). Подсчет фотонов позволяет получать изображения с очень высокой контрастностью и широким динамическим диапазоном (теоретически ничем неограниченного). Поэтому даже структура исследуемых объектов малой плотности, например, пластиковых или мягких тканей, получаемая на изображении имеет высокий контраст.
Технология Timepix позволяет использовать энергетический порог, благодаря чему можно получить многоканальный "цвет" или спектральные рентгенограммы. Различные материалы могут быть визуализированы в разнообразии цветовой палитры (аналогично цветной фотографии). Минимальная регистрируемая энергия составляет, как правило, 5 кэВ в случае рентгеновских фотонов. Внутреннее пространственное разрешение камеры WidePIX определяется размером пикселя, который составляет 55 мкм. Пиксели, расположенные на границе плитки имеют в 2.5 раза большие размеры в одном направлении. Угловые пиксели плитки в 2.5 раза больше, в обоих направлениях.
Камера WidePIX подключается к управляющему компьютеру через интерфейс USB 2.0 со временем считывания 0.65 секунд на кадр. Тепловая стабилизация камеры в зависимости от температуры окружающей среды осуществляется вентилятором, пассивной или активной водяной системой охлаждения. Потребляемая мощность составляет 100 Вт.
Для получения более подробной информации о камерах WidePIX от компании Advacam ищите по ссылке:
Позиционно-чувствительные детекторы от компании Advacam
Для получения технических консультаций, а также по вопросам приобретения рентгеновских камер компании Advacam обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
