Одномодовые соединительные кабели с низким уровнем вносимых потерь от компании Thorlabs

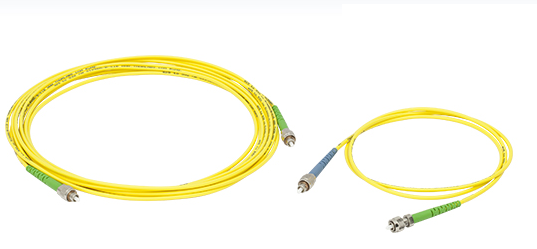

Одномодовые соединительные кабели с низким уровнем вносимых потерь от компании Thorlabs оснащены FC/PC или FC/APC разъемами на обоих концах. Дополнительно доступны кабели с FC/PC разъемом на одном конце и FC/APC разъемом на другом. Каждый кабель тестируется, что позволяет гарантировать исключительно низкий уровень потерь. Измеряемые характеристики кабеля указаны в спецификациях, которые прилагаются к каждому волокну.

Данные кабели предназначены для передачи сигнала в диапазонах: 320 – 430 нм, 400 – 532 нм, 488 – 633 нм или 633 – 780 нм. Стандартный уровень вносимых потерь для кабелей этого типа составляет 0.9 дБ, 0.5-0.6 дБ или 0.3 дБ. Следует отметить, что низкий уровень вносимых потерь можно гарантировать только при соединении двух однотипных кабелей. Представленные кабели обладают высоким уровнем потерь на отражение: 50 дБ (для FC/PC) и 60 дБ (для FC/APC).

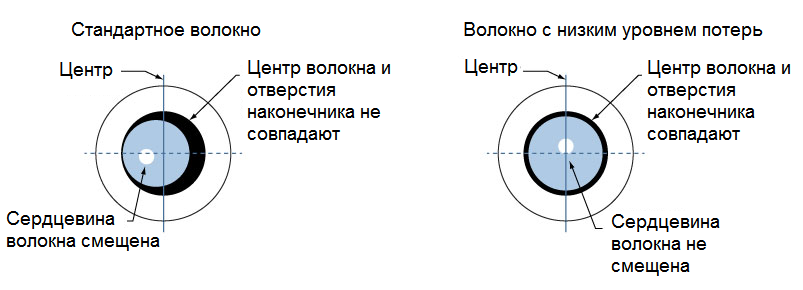

В стандартных кабелях возможны небольшие отклонения параметров волокна (например, смещение центра сердцевины световода относительно центра оболочки или несовпадение сердцевины волокна с центром кабеля). Это приводит к тому, что при соединении волокон их сердцевины смещены друг относительно друга, и уровень вносимых потерь значительно возрастает. В одномодовых кабелях ситуация ухудшается за счет небольшого размера сердцевины волокна. В кабелях с низким уровнем вносимых потерь сердцевина точно центрируется, что значительно уменьшает вносимые потери.

Процесс производства кабелей с низким уровнем вносимых потерь включает ручной подбор волокон с малым отклонением от концентричности оболочки и сердцевины, также предъявляются жесткие требования к внешнему диаметру волокна. Вручную подбирается и каждый наконечник, так чтобы внутренний диаметр наконечника соответствовал размеру оптоволокна, а канал наконечника располагался по центру. Такая процедура подбора обеспечивает соосность всех компонентов волокна.

Компания Thorlabs также предлагает оптические розетки для стыковки FC-FC, SMA - SMA и FC-SMA разъемов. Использование таких оптических розеток уменьшает обратные отражения и обеспечивает точную соосность сердечников соединяемых кабелей.

Особенности:

- Одномодовые соединительные кабели;

- Передача сигнала в диапазонах: 320-430 нм, 405-532 нм, 488-633 нм и 633-780 нм;

- Низкий уровень вносимых потерь: 0.3 – 0.9 дБ (зависит от длины волны);

- Разъёмы: FC/PC или FC/APC;

- Каждый кабель тестируется индивидуально;

- В комплект поставки включены колпачки для защиты наконечников от пыли.

Более подробную информацию об оптических волокнах с низким уровнем вносимых потерь от компании Thorlabs можно получить по ссылке:

Одномодовые соединительные кабели с низким уровнем вносимых потерь Thorlabs

С полным ассортиментом оптоволоконных кабелей Thorlabs можно ознакомится по ссылке:

Оптоволоконные кабели Thorlabs
