Новый оптический трансивер с пропускной способностью 1.25 Гбит/с
Компания Hamamatsu Photonics разработала оптический трансивер P16671-01AS, обеспечивающий волоконно-оптическую связь со скоростью передачи данных 1.25 Гбит/с (гигабит в секунду). Добились этого, применив уникальную технологию проектирования, основанную на технологии производства оптических полупроводников, отработанной годами.
По сравнению с текущими оптическими линиями, максимальная скорость передачи данных которых составляет 150 Мбит/с, P16671-01AS обеспечивает значительно более высокую скорость. Кроме того, он оснащен оптическими разъемами, соответствующими стандартам, которые подключаются к предпочтительным оптическим волокнам в зависимости от области применения. Для связи между платами внутри оборудования на коротких расстояниях P16671-01AS можно использовать с недорогими POF, обеспечивая высокоскоростную передачу данных по низкой цене. Кроме того, использование вместе с HPCF или стеклянными оптическими волокнами большого диаметра увеличивает расстояние передачи данных до 100 метров, что делает его идеальным для создания сети или связи между устройствами или оборудованием.

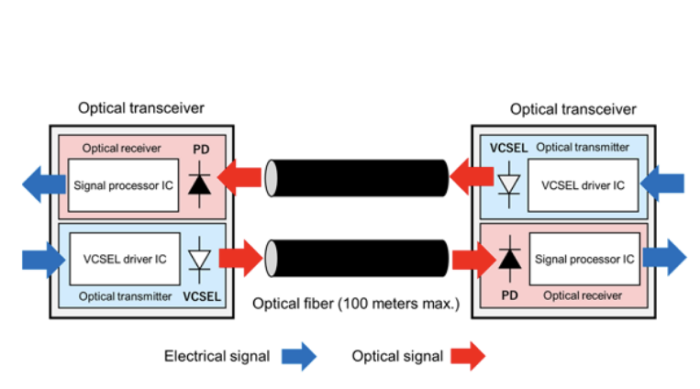

Волоконно-оптическая связь с использованием P16671-01AS

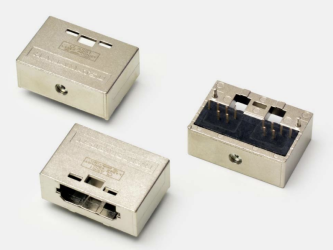

P16671-01AS – это компактный, недорогой оптический приемопередатчик. Он состоит из оптического передатчика для преобразования электрических сигналов в оптические, оптического приемника для преобразования оптических сигналов в электрические и линз/коннекторов для подключения к оптическому волокну.
Hamamatsu Photonics разрабатывает, производит продукцию для волоконно-оптической связи. К ним относятся фото ИС передатчики, интегрированные со светоизлучателем и схемой драйвера, а также фото ИС приемники, интегрированные со светочувствительным элементом и схемой обработки сигнала, способные обеспечить максимальную скорость передачи данных 150 Мбит/с.
В отличие от текущих фотопередающих ИС, в которых в качестве светоизлучателя используется светодиод, в оптическом трансивере P16671-01AS используется лазер с вертикальным резонатором (VCSEL), который работает на более высоких скоростях, что позволяет еще больше увеличить скорость передачи данных. Однако работа с VCSEL, по сравнению со светодиодами, затруднена, поскольку световой поток VCSEL отличается от продукта к продукту, а также сильно колеблется при изменении температуры окружающей среды. Для решения этой проблемы и достижения стабильной работы в P16671-01AS используется микросхема драйвера, которая компенсирует различные световые потоки от отдельных VCSEL. В P16671-01AS также используется высокоскоростной датчик освещенности и микросхема обработки сигнала, максимально улучшающая характеристики датчика освещенности, которые были разработаны собственными силами. Это, в свою очередь, привело к успешной разработке оптического трансивера со скоростью передачи данных 1.25 Гбит/с.
Практическое применение P16671-01AS включает в себя связь на коротких расстояниях между платами с использованием POF в таком оборудовании, как оборудование для производства полупроводников, научные и лабораторные приборы, измерительные приборы, а также передачу изображений и видео в медицинском оборудовании. При использовании HPCF или стеклянных оптических волокон большого диаметра возможна связь на средних и больших расстояниях и создание сетей между оборудованием на расстоянии до 100 метров. Таким образом, использование P16671-01AS в сочетании с подходящим оптическим волокном позволяет достичь высокоскоростной связи в широком спектре приложений.

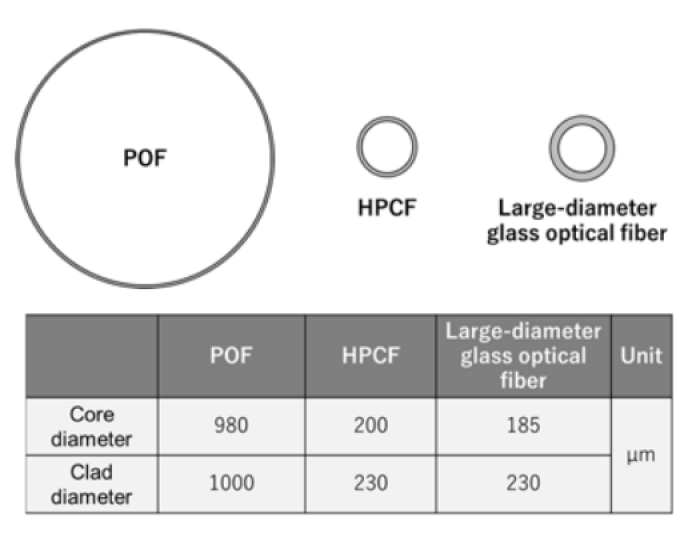

Сравнение диаметров оптических волокон
Основные характеристики оптического трансивера P16671-01AS
1. Волоконно-оптическая связь со скоростью передачи 1.25 Гбит/с
Успешная разработка оптического трансивера со скоростью передачи 1.25 Гбит/с благодаря использованию высокоскоростного светового излучателя и датчика, а также полупроводниковых интегральных схем, позволяющих получить максимальные характеристики излучателя и датчика.
2. Совместимость с POF, HPCF и стеклянными оптическими волокнами
Использование стандартных оптических разъемов позволяет осуществлять волоконно-оптическую связь в широком диапазоне приложений, используя недорогие POF, HPCF и стеклянные оптические волокна большого диаметра для связи на расстояниях до 100 метров.
3. Малый размер и низкая стоимость
Наряду с конструкцией линз, оптимизированной для соединения с оптическими волокнами, новейшими технологиями монтажа и сборки оптополупроводников, мы применили метод пассивной юстировки для достижения малого размера и низкой стоимости.
4. Высокая надежность
Высокая степень надежности для стабильной работы в течение длительного периода времени достигается благодаря ноу-хау в области производства и контроля качества, накопленному при выпуске нашей текущей продукции.
Технические характеристики:
|
Параметр |
Значение |
Ед. изм. |
|
|
Скорость передачи данных |
От 0.15 до 1.25 |
Гбит/с |
|
|
Рабочая температура |
От -10 до +70 |
°C |
|
|
Напряжение питания |
3.3 (Vcc_Tx / Vcc_Rx), 5 (VPD) |
В |
|
|
Длина волны излучения (пик.) |
850 |
нм |
|
|
Класс лазера |
Класс 1 (JIS C 6802, IEC 60825-1) |
- |
|
|
Интерфейс |
CML (логикой режима тока) |
- |
|
|
Размеры (ШxДxГ) |
28 x 19.1 x 10.7 |
мм |
|
|
Совместимые разъемы |
Разъем F07 (JIS C 5976), разъем PN (IEC 61754-16) |
- |
|
|
Дальность соединения при скорости 1.25 Гбит/с |
POF |
2 |
м |
|
HPCF |
10 |
||
|
Стеклянное волокно большого диаметра |
100 |
||
