Плоскопараллельные пластинки от компании Thorlabs для смещения лазерного луча
Компания Thorlabs предлагает оптические пластинки для регулируемого смещения лазерного пучка. Для заказа доступны пластинки, закрепленные на шарнирном держателе (TRB1) или держателе для крепления пластинки в оптоволоконные системы FiberBench. Обе версии устройства оснащены плоскопараллельной пластинкой с просветляющим покрытием. Коэффициент отражения покрытий для работы в диапазоне от 350 до 1620 нм составляет <0.5%, покрытие для 1650 до 3000 нм – менее 1.0% и покрытие для диапазона от 2000 до 5000 нм - <1.25%. В зависимости от рабочего диапазона пластинки изготавливают из плавленого кварца (UVFS) или фторида кальция (CaF2).

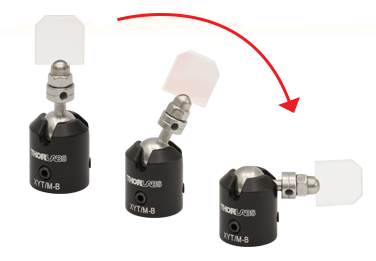

Пластинки на шарнирном держателе позволяют быстро и точно сместить лазерный пучок в пределах конуса с углом раствора 50°. Кроме того, шарнирное соединение позволяет установить пластинку в одном из трех положений в пределах 90°. Шаг ручной регулировки положения пластинки составляет 10 мкм. При фиксации положения пластинки с помощью зажимных винтов возможно ее смещение в пределах 2 мкм. В комплект поставки входит шестигранный ключ. Держатель может быть установлен на стержни TR серии от Thorlabs. Максимальный диаметр луча лазера для плоскопараллельных пластинок на шарнирном держателе серии XYT составляет 4 мм. Данная система отлично подходит для юстировки лазерных систем.
Плоскопараллельные пластинки для установки в оптоволоконные системы FiberBench крепятся на магнитный шаровой шарнир, что обеспечивает поворот пластинки на 360°. Данный модуль обеспечивает быстрое и точное смещение луча параллельно оптической оси, это позволяет корректировать положение пучка на несколько сотен микрон с шагом около 10 мкм. Пластинки толщиной 2.5 мм можно поворачивать и наклонять практически в любом направлении, таким образом лазерный пучок можно сместить параллельно оптической оси на 500 мкм
Особенности:
- Прецизионное управление положением пучка;
- Рабочий диапазон: 350 – 5000 нм;
- Шарнирное соединение с держателем.
С полным ассортиментом плоскопараллельных пластинок для управления положением лазерного луча можно ознакомится по ссылке:
Плоскопараллельные пластинки от компании Thorlabs
