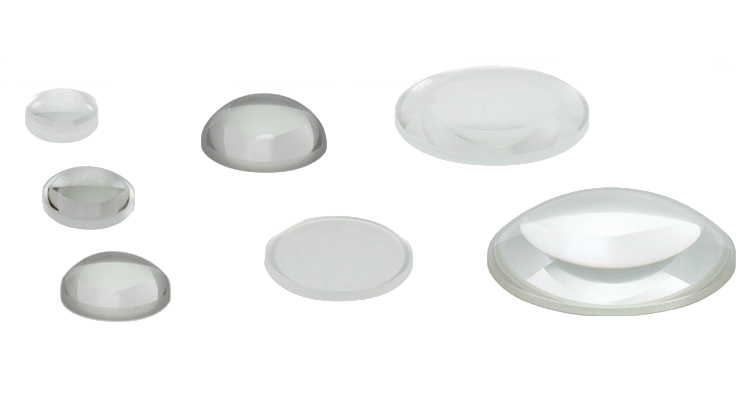

Сферические плоско-выпуклые линзы из N-BK7 от Thorlabs

Сферические плоско-выпуклые линзы Thorlabs из стекла BK7 изготавливают из материала, удовлетворяющего требованиям RoHS (N-BK7). Стекло N-BK7 является одним из самых популярных типов оптического стекла, используемого для высококачественных оптических элементов. Как правило, элементы из данного материала выбирают, когда свойства плавленого кварца для работы в УФ диапазоне (т.е. высокий коэффициент пропускания в УФ области спектра и низкий коэффициент температурного расширения) не являются необходимыми.

Как и все плоско-выпуклые линзы, данные элементы обладают положительным фокусным расстоянием и формой, близкой к идеальной для минимизации сферических аберраций. Представленные линзы могут быть использованы для сведения коллимированных пучков или коллимации света от точечного источника. Для минимизации эффектов, вносимых сферическими аберрациями, коллимированный пучок должен падать на выпуклую поверхность линзы при его фокусировке, а свет точечного источника на плоскую поверхность при коллимировании.

Фокусное расстояние линзы можно рассчитать по формуле для толстой линзы: f= R/(n-1), где n – это показатель преломления, R – радиус кривизны поверхности линзы. Число Аббе для линз из N-BK7 составляет 64.17.

Компания Thorlabs также поставляет линзы с просветляющими покрытиями, которые уменьшают количество света, отражаемого каждой поверхностью линзы. Для заказа также доступны наборы линзы из N-BK7 стекла.

В ассортименте компании также представлены держатели, кольца и другие оптомеханические элементы для крепления линз.

Особенности:

- Материал: N-BK7;

- Рабочий диапазон: 350 нм – 2 мкм;

- Доступны модели с просветляющим покрытием;

- Высокий коэффициент пропускания в видимом и ИК диапазонах;

- Фокусное расстояние: 10 – 1000 нм;

- Для всех элементов доступны Zemax файлы.

С полным ассортиментом сферических плоско-выпуклых линз можно ознакомиться по ссылке:

Сферические плоско-выпуклые линзы из N-BK7 от Thorlabs
