Оптические циркуляторы от компании Thorlabs
Оптические циркуляторы от компании Thorlabs – это устройства с 3 изолированными однонаправленными портами, обладающие возможностью разделения встречных лучей света и распределения их по соответствующим портам. Для заказа доступны одномодовые циркуляторы и циркуляторы с сохранением поляризации. Такие устройства отлично подходят для сложных систем связи и волоконных детекторов. В ассортименте одномодовых циркуляторов представлен широкополосный циркулятор для ОКТ.

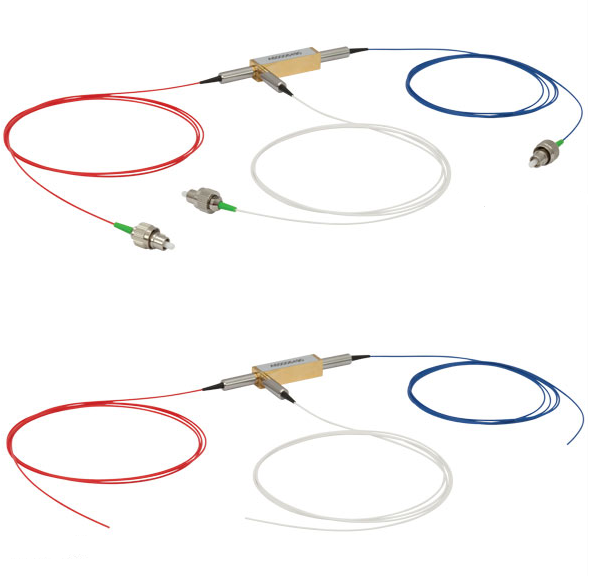

Циркуляторы поставляются без разъемов или с FC/PC, FC/APC разъемами. Модели оптимизированы для работы с длинами волн: 1064 нм, 1310 нм или 1550 нм.
Оптический циркулятор - это устройство, которое позволяет свету перемещаться только в одном определённом направлении. Сигнал, подаваемый на 1 порт, выйдет через порт номер 2 с минимальными потерями, с порта номер 2 сигнал подается на порт номер 3. Излучение, которое попадает в систему через порт 2, испытывает сильные потери в 1 канале, а излучение, которое попадает в систему через порт 3, в 1 и 2 каналах. Оптические циркуляторы представляют собой невзаимные элементы. Это означает, что любые изменения в свойствах света, возникшие в результате прохождения излучения через устройство, не обратимы. Если пропустить такое излучение через этот элемент в обратном направлении, свойства света не станут прежними.
Благодаря низкому уровню вносимых потерь, оптические циркуляторы широко используются в системах связи в качестве мультиплексоров ввода/вывода, устройств двунаправленной накачки и компенсатора хроматической дисперсии.
|
На рис. представлен пример использования циркулятора для вывода излучения из мультиплексора с разделением по длине волны. Мультиплексор соединен с 1 портом циркулятора с волоконной Брэгговской решеткой во втором канале. Излучение на определенной длине волны отражается от Брэгговской решетки и перенаправляется в 3 канал. Оставшаяся часть сигнала выходит через 2 канал. |
|
Циркуляторы можно также использовать для отправки сигнала в двух направлениях по одному волокну. При этом циркуляторы расположены на обоих концах волокна. Каждый циркулятор вводит в систему сигнал, движущийся в одном направлении и выводит встречный ему сигнал. |
|
С полным ассортиментом циркуляторов от компании Thorlabs можно ознакомиться по ссылке:
Оптические циркуляторы Thorlabs
