Датчики волнового фронта Шака-Гартмана от компании Thorlabs
Датчик Шака-Гартмана состоит из массива микролинз и камеры. Линзы массива разбивают падающий фронт на малые потоки и фокусируют их на приемнике, формируя массив из точек; затем положение и интенсивность каждой точки анализируется. На основе такого анализа датчик волнового фронта Шака-Гартмана может в динамическом режиме измерять волновой фронт лазерного излучения или характеризовать искажения фронта, обусловленные оптическими компонентами экспериментальной схемы. Кроме того, такие датчики можно использовать в качестве системы обратной связи в адаптивных оптических системах.
Компания Thorlabs предлагает датчики волнового фронта Шака-Гартмана на основе ПЗС матриц с разрешением 1.3 Мп, которые обеспечивают точные измерения формы волнового фронта и распределения интенсивности в пучке. Представленные датчики волнового фронта оснащены массивами микролинз с хромовым (330 – 1100 нм) или просветляющим покрытием (400 – 900 нм). Шаг между линзами в массиве составляет 150 или 300 мкм.
Представленный ассортимент позволяет пользователю выбрать систему с высоким пространственным разрешением, улучшенной контрастностью или высокой точностью измерений. Для приложений, в которых требуются быстродействующие датчики, компания Thorlabs представляет датчики волнового фронта с частотой кадров до 1120 Гц.

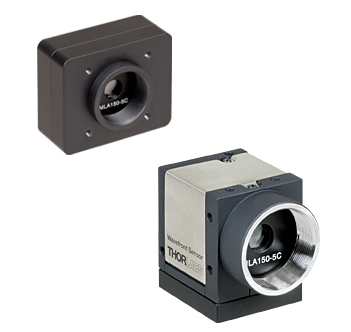

Компания Thorlabs также предлагает датчики волнового фронта с 2 сменными массивами микролинз на основе ПЗС сенсоров с загруженными данными калибровки. Для легкой смены массивов в набор входит приспособление для захвата (запатентованный магнитный захват), которое позволяет точно установить массив в корпус датчика. Такие наборы подходят для приложений, в которых используется более одного источника излучения или несколько оптических схем.
В комплект поставки также входит удобный графический интерфейс пользователя, который позволяет выбрать настройки камеры, провести калибровку системы, осуществлять анализ и отображение данных. ПО также включает в себя драйверы для языков программирования C, LabVIEW™, LabWindows/CVI™ и DotNet для интеграции датчика с пользовательскими системой контроля и ПО сбора данных. Все датчики оснащены USB2.0 интерфейсом.
Особенности:
- ПЗС камера с разрешением 1.3 Мп;
- Чувствительность на уровне λ/150;
- Рабочий диапазон: 300 – 1100 нм или 400 – 900 нм;
- USB интерфейс;
- Считывание данных через TCP/IP;
- Возможно использование с непрерывными или импульсными источниками;
- Измерения формы волнового фронта и распределения интенсивности в режиме реального времени.
С полным ассортиментом датчиков волнового фронта можно ознакомиться по ссылке:
Датчики Шака-Гартмана от компании Thorlabs
Компания АЗИМУТ ФОТОНИКС является прямым поставщиком оборудования Thorlabs в России, предлагая весь ассортимент продукции Thorlabs по ценам в российских рублях с учетом всех налогов и НДС. Мы оказываем нашим клиентам полную техническую поддержку и распространяем гарантийные обязательства на все поставляемое оборудование.
