Дифференциальные винты Thorlabs для точной юстировки оптических систем

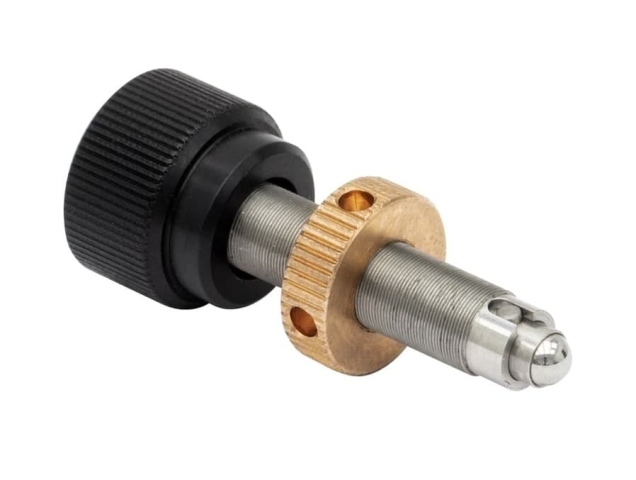

Дифференциальные регулировочные винты Thorlabs предназначены для точной ручной настройки положения компонентов в лабораторных стендах, оптических креплениях, кинематических держателях и измерительных установках.
Дифференциальные винты применяются там, где стандартной регулировки недостаточно и требуется более плавное, контролируемое перемещение. За счет внутреннего дифференциального механизма они обеспечивают тонкую настройку с шагом 25 мкм на оборот при ходе более 400 мкм. Это позволяет аккуратно позиционировать зеркала, линзы, датчики и другие элементы оптической схемы без резких смещений.
В ассортимент добавлены модели:
DAS110 — миниатюрный дифференциальный винт с резьбой грубой регулировки 1/4"-80. Подходит для замены стандартных регулировочных винтов в совместимых кинематических зеркальных держателях и других оптомеханических узлах.
DAS25U — дифференциальный винт с резьбой 1/4"-100. Модель ориентирована на задачи, где важна более контролируемая грубая настройка и последующая точная юстировка с малым шагом перемещения.
DAS6M — метрическая версия с резьбой M6 × 0,25. Предназначена для оптических, лабораторных и механических систем, в которых используются метрические посадочные элементы.
Общие особенности новых винтов:
- точная регулировка: 25 мкм/оборот;
- ход точной регулировки: более 400 мкм;
- варианты резьбы: 1/4"-80, 1/4"-100, M6 × 0,25;
- длина винта: 25,6–26,0 мм;
- длина резьбовой части: 19,3 мм;
- максимальная осевая нагрузка: до 5,1 кг;
- рекомендуемый предварительный натяг: 0,5–1 кг;
- стопорное кольцо для фиксации положения после настройки.
Винты поставляются предварительно смазанными для плавного хода. Регулировку можно выполнять с помощью ручки или шестигранного ключа, что удобно при работе в ограниченном пространстве.
