Электроника считывания SiPM для детекторных систем

Электроника считывания SiPM упрощает разработку сцинтилляционных и фотонных детекторов, позволяя быстрее перейти от подключения сенсора к полноценной регистрации и анализу сигнала.

Основные преимущества

• формирование напряжения смещения SiPM в диапазоне +24…+31 В;
• суммирование сигналов массива в единый выходной канал;
• позиционное кодирование для определения координат события;
• поддержка 4- и 5-канальных схем считывания;
• совместимость с квадратными и круговыми SiPM-массивами;
• возможность работы со сцинтилляторами LYSO и BGO;
• сокращение времени на разработку аналоговой электроники.

Основные характеристики

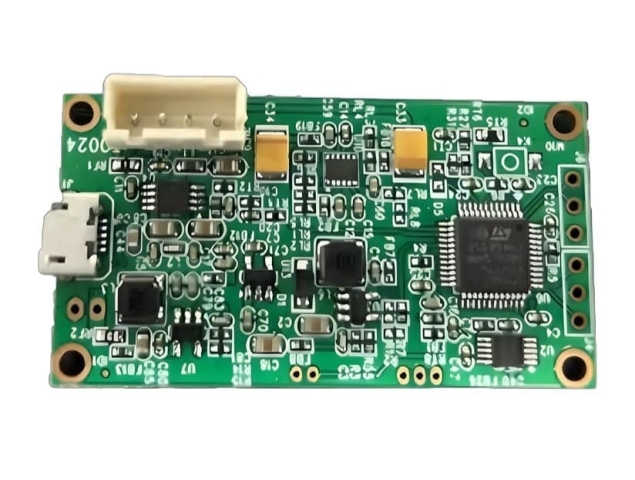

Линейка включает платы питания, суммирующие усилители и платы кодера для позиционного считывания. В зависимости от исполнения платы поддерживают питание от 5 В, 12 В или Micro USB 5 В, выходные сигналы через SMA/MMCX-разъёмы, а также интерфейс RS485 для отдельных модулей.

Для усилительных плат предусмотрено питание операционных усилителей ±3.3 В. Для работы с разными сцинтилляторами доступны типовые коэффициенты усиления: ×2 для LYSO и ×20 для BGO.

Области применения

Электроника считывания SiPM используется в системах, где требуется стабильная регистрация и обработка сигналов кремниевых фотоумножителей:

• сцинтилляционные детекторы;
• ПЭТ и медицинская визуализация;
• гамма-камеры;
• спектрометрические системы;
• радиационный мониторинг;
• детекторы рентгеновского и гамма-излучения;
• лабораторные стенды и НИОКР;
• фотонные измерительные комплексы.

Новые платы позволяют ускорить разработку детекторных систем, снизить требования к внешней электронике и упростить интеграцию SiPM-массивов в измерительные установки.

Наши специалисты готовы помочь с подбором электроники считывания под конкретный SiPM-массив, тип сцинтиллятора, схему выходного сигнала и требования к дальнейшей оцифровке данных.
