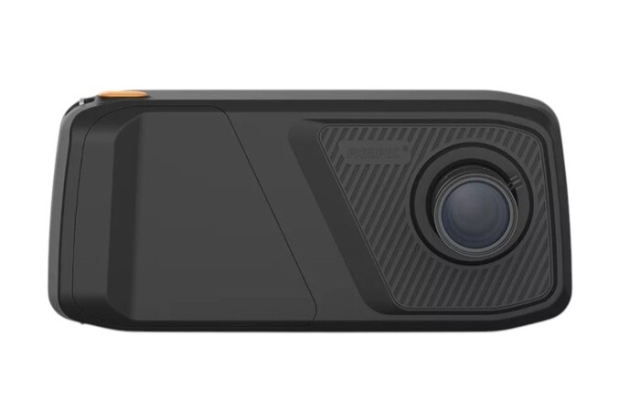

Гиперспектральные исследования в портативном формате: новое поколение FIGSPEC FS-IQ

Камеры объединяют изображение объекта со спектральной информацией. Это позволяет исследовать различия между образцами и отдельными участками, которые не всегда заметны на обычной фотографии.

Видео 1 – Демонстрация управления камерой FIGSPEC FS-IQ через сенсорный интерфейс, регистрации гиперспектральных данных, отображения и сопоставления спектральных кривых, а также работы в программном обеспечении на ПК.

Программная платформа Linux и обновлённое управление

В новом поколении операционная система Windows уступила место Linux. Теперь платформа ускоряет запуск устройства, повышает плавность интерфейса и снижает вероятность зависаний при продолжительной работе.

Изображение, спектральные графики и инструменты управления собраны в едином интерфейсе. Пользователь может задавать параметры съёмки, выполнять калибровку, настраивать отображение и сохранять результаты через встроенный пятидюймовый сенсорный экран с разрешением 1280 × 720 пикселей.

Сравнение спектров выбранных участков

Программные инструменты FS-IQ позволяют выбирать отдельные точки или области изображения и просматривать соответствующие спектральные кривые. Несколько спектров можно вывести на общий график для сопоставления.

Такой подход помогает оценивать неоднородность объекта, находить различия между образцами и определять участки для более подробного исследования. При этом положение выбранной области на изображении остаётся связано с её спектральными данными.

Визуализация с выбором спектральных каналов

Для формирования цветового изображения пользователь может назначать разные спектральные каналы красной, зелёной и синей зонам. Изменение этой комбинации позволяет по-разному отображать один и тот же объект и делать отдельные особенности сцены более заметными.

Такие цветовые представления дополняют анализ спектров и помогают ориентироваться в полученных данных. Однако сами по себе они не определяют состав материала или состояние растения – для этого необходимы соответствующие методы обработки и интерпретации.

Автономная съёмка и управление с компьютера

При автономной работе камера позволяет получать гиперспектральные данные и проводить их первичную оценку непосредственно на месте. На встроенном экране можно проверить результат съёмки и при необходимости скорректировать настройки.

Подключение к ПК позволяет работать с изображениями и спектральными графиками на большом экране, управлять сканированием, изменять параметры калибровки и отображения. Также предусмотрен режим линейного сканирования.

Пользователь может регулировать время экспозиции и выбирать область интереса – ROI. Для передачи данных доступен USB Type-C.

Три модели для разных спектральных задач

Серия охватывает спектральную область от 400 до 1700 нм, но диапазон каждой камеры зависит от модификации.

Применение в исследованиях и анализе материалов

Камеры FS-IQ ориентированы на задачи сельского и лесного хозяйства, изучение минералов и промышленных материалов, экологические исследования, анализ пластиков и отходов, а также исследование и сохранение объектов культурного наследия.

В зависимости от задачи гиперспектральные данные могут использоваться для сравнения образцов, изучения пространственной неоднородности и выявления спектральных различий. Конкретные выводы о свойствах объекта требуют подходящей методики анализа и проверки результатов.

Обновлённая серия FIGSPEC FS-IQ объединяет съёмку, просмотр изображений и первичный анализ спектров в портативном формате. Три модификации позволяют подобрать спектральный диапазон под исследование, а автономное управление и подключение к ПК – организовать работу как на месте съёмки, так и при последующей обработке данных.
