        Сканирующие головки Thorlabs серии DCB

        Главная
        —
        Статьи
        —Сканирующие головки Thorlabs серии DCB
        13 мая 2021

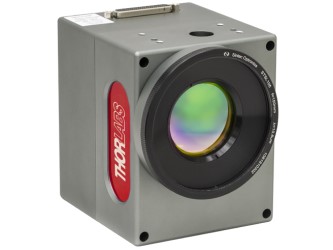

        Сканирующие головки Thorlabs серии DCB

        Особенности:

        - Высокая скорость сканирования;

        - Быстрое вычисление импульсов привода;

        - Простая интеграция для OEM применений;

        - Автоматическая проверка настройки при включении;

        - Совместимость с аналоговыми сканирующими головками по протоколу XY2-100;

        - Уменьшенный температурный дрейф.

        В комплекте:

        - Два Зеркала;

        - Два Серводвигателя;

        - Коммуникационная электроника;

        - Адаптер для объектива.

        Приобретается отдельно:

        - Сканирующий объектив.








        Эти 2-осевые сканирующие головки оснащены цифровой обработкой сигналов для высокопроизводительного сканирования. Система быстро вычисляет импульсы привода для достижения небольших перемещений зеркала с максимально возможным ускорением.

        Устройство автоматически выполняет проверку настройки при включении, которая анализирует и компенсирует механический износ компонентов, тем самым продлевая срок службы устройства и устраняя проблемы, связанные с традиционными аналоговыми сервофильтрами.

        Корпус включает в себя установленный адаптер для сканирующего объектива. Сканирующий объектив продается отдельно.

        Совместимый источник питания (артикул GPWR24) и комплект кабелей (артикул CBLA16F) продаются отдельно.

        Характеристики сканирующих головок:

        Артикул

        DCB210-AG

        DCB210-Y1

        DCB210-Y1HP

        DCB210-CD

        Апертура

        Ø10 мм

        Покрытие

        Защищенное серебро

        Nd:YAG

        Nd:YAG, для высокой мощности

        CO2

        Диапазон длин волн

        450 нм - 10.6 мкм

        1064 нм

        1064 нм

        10.6 мкм

        Максимальная мощность

        CW: 50 Вт/см2

        CW: 500 Вт/см2

        Импульсный: 10 Дж/см2
        (импульс 20 нс)

        CW: 500 Вт/см2

        Разрешение

        10 мкрад

        Максимальный угол сканирования

        ±22.5°

        Питание

        ± 24В 4A

        Скорость позиционирования (м/с)

        10 - 20

        Скорость сканирования (м/с)

        3 - 6

        Вес (кг)

        2.2

        Размеры (мм х мм х мм)

        118 x 97 x 105

        Сканирующие объективы (F-Theta) для сканирующих головок серии DCB

        F-Theta имеют плоскую поверхность в качестве зоны фокусировки и размер пятна, который подвергается минимальным искажениям при изменении угла падающего луча относительно оптической оси объектива; при изменении угла падения пятно перемещается по полю.

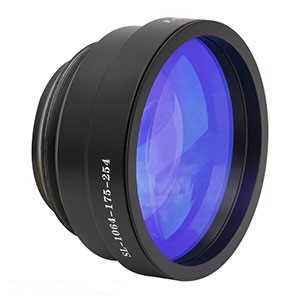

        Сканирующий объектив F-Theta

        Сканирующие головки серии DCB включают в себя адаптер для объектива.

        Параметры сканирующих объективов:

        Артикул

        Длина волны

        Фокусное расстояние

        Размер поля

        Рабочее расстояние

        Размер пятна

        SL16385-Y1

        1064 нм

        163 мм

        113 x 113 мм²

        187.5 мм

        35 мкм

        SL25485D-Y1

        1064 нм

        254 мм

        175 x 175 мм²

        281 мм

        45 мкм

        SL42085D-Y1

        1064 нм

        420 мм

        290 x 290 мм²

        486 мм

        70 мкм

        SL15085-CD

        10.6 мкм

        150 мм

        105 x 105 мм²

        166 мм

        265 мкм

        SL20185-CD

        10.6 мкм

        201 мм

        140 x 140 мм²

        223 мм

        271 мкм

        SL25085-CD

        10.6 мкм

        250 мм

        175 x 175 мм²

        266 мм

        275 мкм

        Эти сканирующие головки сконфигурированы для приема входных данных по протоколу связи XY2-100. Этот стандартный в отрасли цифровой интерфейс интегрируется с аппаратными и программными пакетами на базе ПК для лазерной маркировки и микрообработки. Мы рекомендуем пакет программного обеспечения SAMLight от SCAPS. Также доступны версии с аналоговыми входами. Источники питания и кабели продаются отдельно.

        Описание сканирующих головок Digi-Cube

        Связанные продукты
