Пошаговая инструкция корректировки угла наведения лазерного луча

Регулировка продольной и поперечной осей, обеспечиваемая кинематической опорой, может использоваться для точной корректировки угловой ориентации или угла наведения лазерного луча. Эта возможность угловой настройки удобна при выравнивании коллимированного лазерного луча относительно плоскости отсчета, такой как поверхность оптического стола, а также относительно определенного направления в этой плоскости, например, вдоль линии резьбовых отверстия в столе.

Перед использованием регуляторов крепления

Сначала необходимо повернуть каждый регулятор на кинематическом креплении до середины диапазона его хода. Это снижает риск выхода за пределы диапазона регулировки, и стабильность позиционирования часто лучше, когда значение находится в центре диапазона перемещения регулятора.

Затем надо внести грубые поправки в высоту, положение и ориентацию лазера. Это можно сделать, отрегулировав оптомеханические компоненты, такие как стойка и держатель стойки, фиксирующие лазер. После завершения регулировки нужно убедиться, что все стопорные винты затянуты.

Выравнивание луча параллельно поверхности стола

Выравнивание лазерного луча – это итеративный процесс, требующий инструмента для выравнивания и точного управления, обеспечиваемого регулятором крепления.

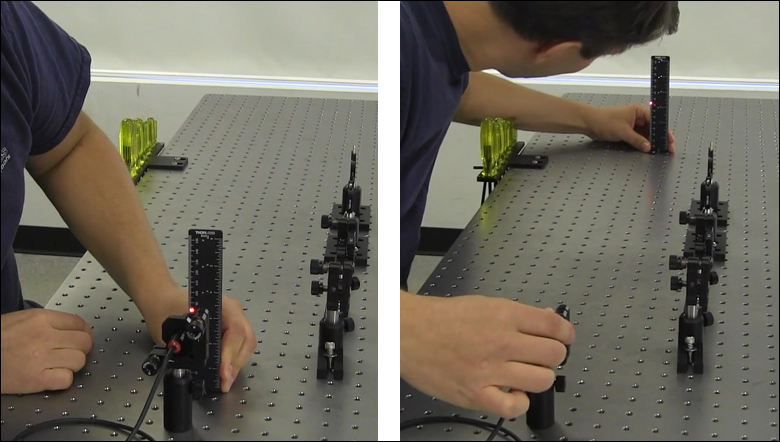

Каждую итерацию необходимо начинать с измерения высоты луча вблизи и вдали от лазера. Чем больше расстояние между двумя измерениями, тем выше точность. Если высота луча в двух местах различается, нужно поместить линейку в более отдаленное положение. Важно отрегулировать шаг кинематического крепления до тех пор, пока высота луча в этом месте не будет совпадать с высотой, измеренной вблизи лазера. Повторять нужно до тех пор, пока высота луча в обоих положениях не станет одинаковой.

Выравнивания луча относительно поверхности оптического стола

Требуется более одной итерации, потому что регулировка отклонения крепления лазера регулирует высоту лазерного излучателя. Например, на видео видно, что высота луча вблизи лазера изначально составляла 82 мм, но она увеличилась до 83 мм после регулировки шага во время первой итерации.

Если выровненный луч находится на неудобной высоте, оптико-механические компоненты, фиксирующие лазер, можно отрегулировать, чтобы изменить его высоту. В качестве альтернативы, два управляющих зеркала могут быть размещены после лазера и выровнены с использованием другой процедуры. Поворотные зеркала особенно полезны для регулировки высоты луча и ориентации неподвижного лазера.

Направление луча вдоль ряда резьбовых отверстий

Выравнивание луча параллельно ряду резьбовых отверстий в столе – еще один итерационный процесс, требующий инструмента для выравнивания и настройки регулятора отклонения крепления.

Инструмент для выравнивания необходим для перевода контрольной линии, образованной резьбовыми отверстиями, в плоскость лазерного луча. Линейка может служить этим инструментом, когда край на основании линейки совмещен с краями резьбовых отверстий, определяющих линию.

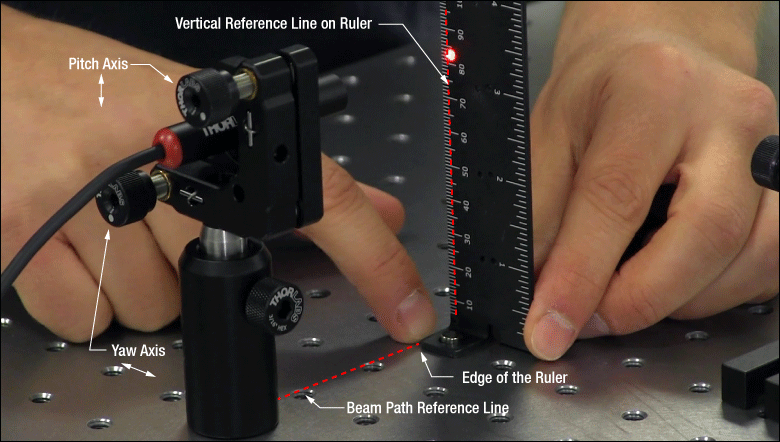

Регулировка наклона на кинематическом креплении

Положение луча относительно контрольной линии на столе можно оценить, измерив расстояние между лазерным пятном и вертикальным контрольным элементом на линейке. Вертикальные элементы на этой линейке включают ее края, а также столбики, образованные линейками разной длины. Если этих функций недостаточно и требуются еще линейки, то можно прикрепить горизонтально ориентированную линейку с помощью монтажного кронштейна BHMA1.

На видео видно, когда линейка была выровнена по резьбовым отверстиям и расположена близко к лазеру, край луча и концы линейки толщиной 1 мм совпадали. Когда линейка была перемещена в дальнюю точку на опорной линии, положение луча на линейке было смещено по горизонтали. С линейкой в ​​этом удаленном положении регулировка поперечного наклона крепления была настроена до тех пор, пока край луча снова не совпадал с линейками 1 мм. Затем линейку перемещали ближе к лазеру, чтобы наблюдать влияние регулировки крепления на положение луча. Это повторялось по мере необходимости.

Процедура установки высоты и ориентации лазерного луча
