Скалывание и надрезание оптоволокна вручную

Надрезание – это метод скалывания волокна, при котором резцом в волокне делается небольшой надрез, который становится точкой напряжения для скола.

В моделях S90R и S90C режущая кромка резца должна располагаться перпендикулярно выступающему волокну. На рисунке показано волокно, выступающее из разъема и подвергающееся царапинам рубиновым резцом. Керамический резец CSW12-5 следует держать под углом 45° к волокну, чтобы прямой край (то есть любой край на негравированной стороне) соприкасался с волокном. Как показано на рисунке, выгравированная сторона будет обращена вверх. Выгравированная метрическая шкала на CSW12-5 может использоваться для обеспечения повторяемости резов.

Удерживая волокно, необходимо осторожно провести резцом по волокну в желаемом месте. Для разных типов оптического волокна потребуются разные надрезы. Для того, чтобы надрезать волокно, не требуется большого усилия, и оно не должно ломаться во время надрезания. Если волокно сломается во время надреза, на нем могут образоваться неровные края, которые нельзя будет правильно отполировать, следовательно, необходимо соблюдать осторожность, чтобы не допустить поломки во время надрезания. Со временем, по мере того, как режущая кромка постепенно ухудшается, потребуется большее давление, чтобы прорезать волокно. Надо иметь в виду, что чрезмерное давление может привести к грубой резке. После того, как волокно будет надрезано, его можно легко сколоть. Со стороны надрезанного волокна необходимо осторожно сжать конец и потянуть его (см. Рисунок). Важно не допустить изгибов и перегибов волокна. Это должно быть единственным усилием, прикладываемым для чистого скола. Для многомодовых волокон может потребоваться большее усилие из-за их большого диаметра сердцевины.

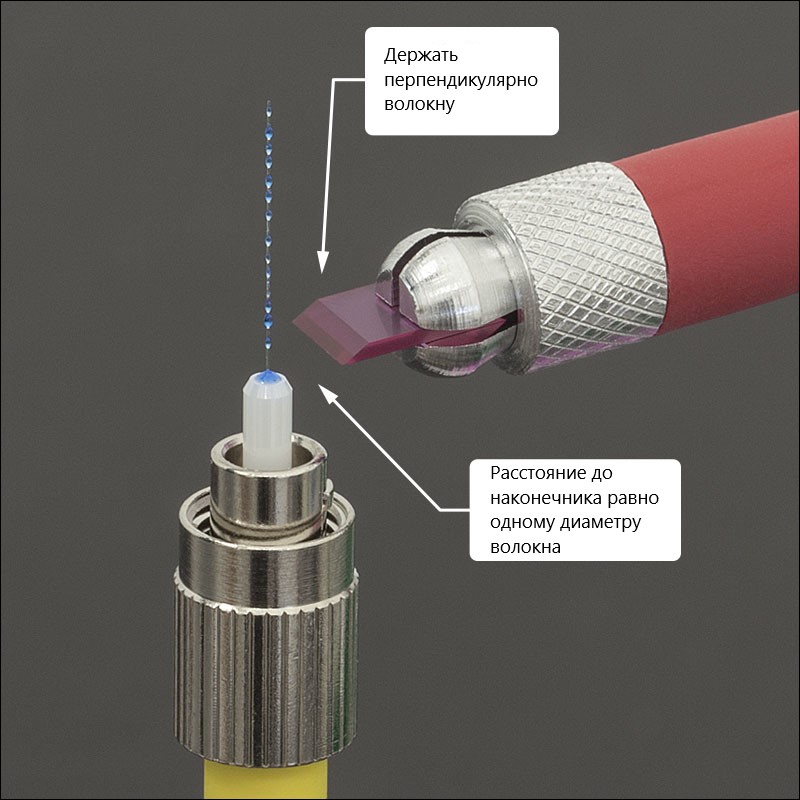

Рубиновый резец перпендикулярен волокну

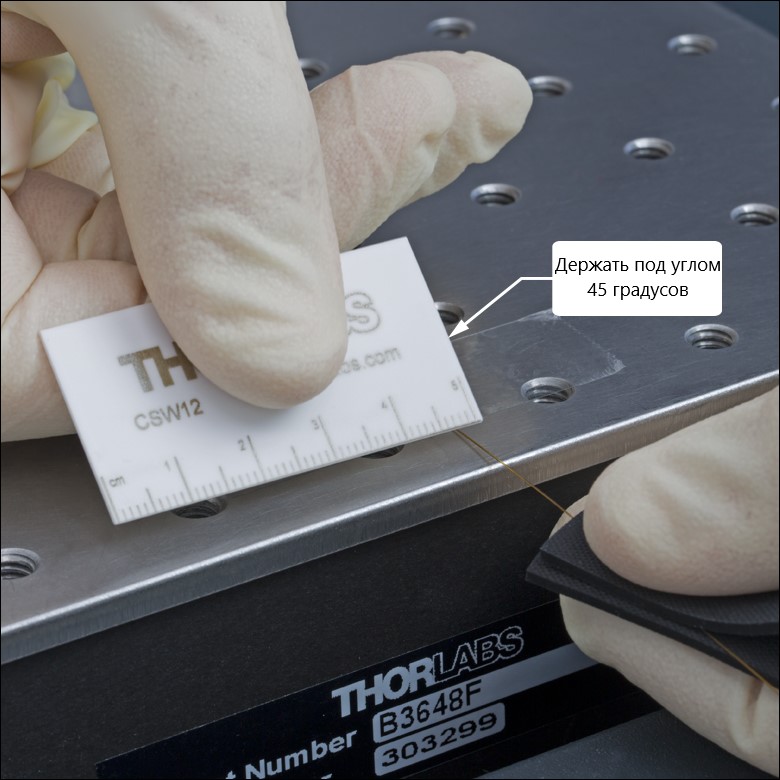

Керамический резец под углом 45° к волокну

Скалывание волокна

Скалывание волокна – это техника, очень похожая на надрезание. После подготовки волокна к скалыванию необходимо очистить оголенное волокно безворсовой салфеткой, смоченной изопропиловым спиртом. После очистки надо прикрепить один конец волокна к столу или рабочей станции; оставьте около 6 мм между краем стола и лентой. На рисунке показан волоконный кабель, подготовленный к скалыванию. При использовании этого метода необходимо закрепить свободный конец волокна на опоре, чтобы предотвратить разрыв волокна о край стола. Даже веса короткого отрезка волокна может быть достаточно, чтобы оно сломалось.

Чтобы начать процесс скалывания, надо натянуть волокно и сохранять его натяжение. Необходимо поднести резец к волокну под углом 45° для керамического резца (см. Рисунок) или под перпендикулярным углом для резца из рубина и карбида (см. Рисунок). Во время этого процесса важно поддерживать правильное давление на резец. Если к волокну приложить слишком большое усилие, оно разорвется, что приведет к зазубринам на конце, которые нельзя будет правильно отполировать. При слишком слабом давлении на волокне не будет достаточного надреза для чистого скола. После того, как волокно будет надрезано, нужно капнуть воды на место скола. Затем надавить на зафиксированный конец волокна и, как и в случае с способом выше, потяните волокно назад, пока оно не расколется (см. Рисунок). Важно избегать любого изгиба или перегиба волокна, так как это может повлиять на раскол.

Конец волокна можно исследовать с помощью глазной лупы или микроскопа. Хороший скол будет ровным по всей поверхности и перпендикулярен оптической оси. На краю волокна не должно быть «меток» (выступов). Область, где был сделан начальный надрез, может быть видна. Он должен быть меньше, чем 5% от диаметра сердечника.

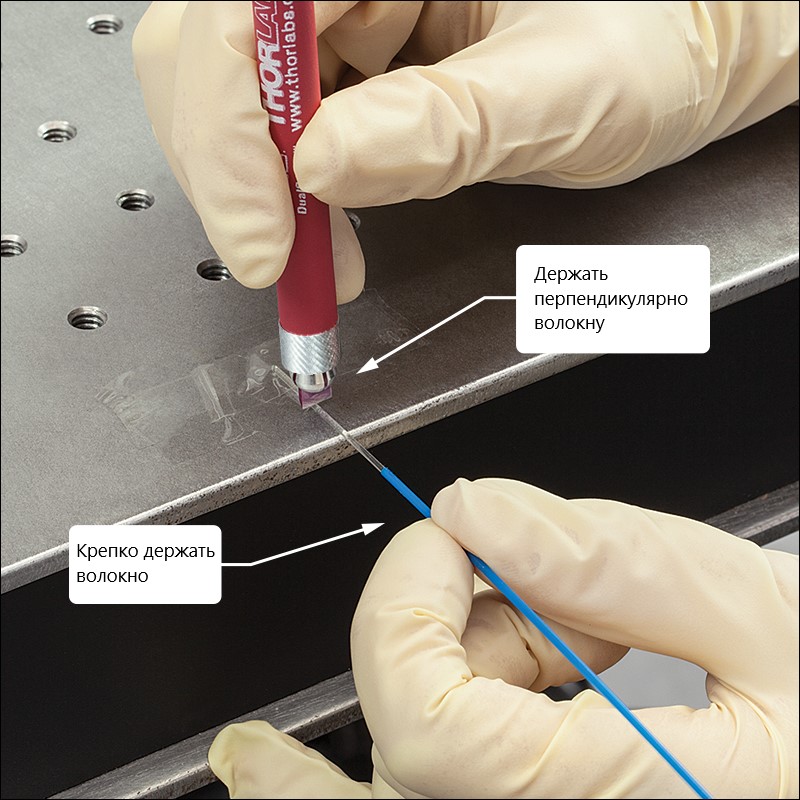

Закрепленное волокно

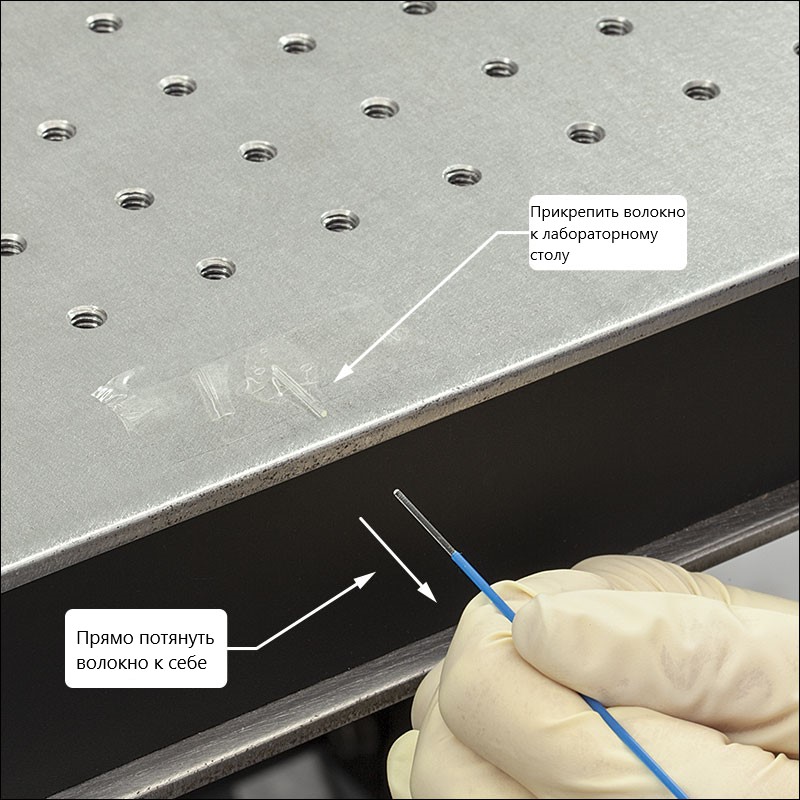

Разрыв волокна
