Измерение профиля пучка лазера в ближнем ИК диапазоне с помощью систем Gentec-EO

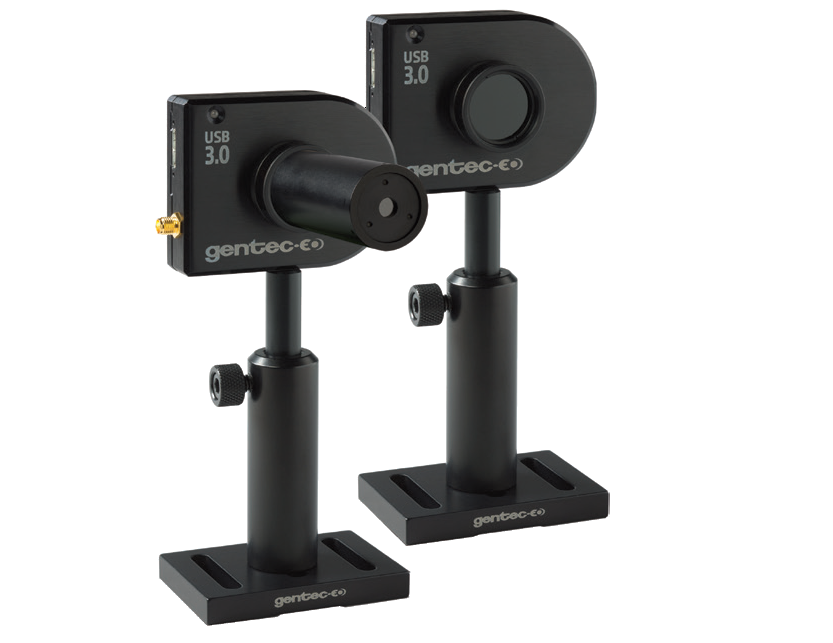

Модели камер Beamage от Gentec-EO для измерения профиля пучка могут работать в диапазоне от 1495 нм до 1595 нм, либо от 350 нм до 1150 нм. Если Вам необходимо работать в обоих диапазонах, универсальным решением станет использование съемного адаптера для ИК диапазона. В таблице ниже приведено сравнение параметров адаптера и камеры Beamage со специальным покрытием.
Сравнение спецификаций Beamage-3.0-IR и ИК адаптера Gentec-EO:
|
Параметры |
BEAMAGE-3.0-IR (Камера-профилометр) |
IR Адаптер (Аксессуар) |
|
Чувствительная область |
11.3 мм х 6.0 мм |
27.5 мм Ø |
|
Спектральный диапазон |
1495 нм – 1595 нм |
1495 нм – 1595 нм |
|
Пик чувствительности |
1510 нм и 1540 нм |
1510 нм и 1540 нм |
|
Покрытие преобразует в длины волн |
950 нм – 1075 нм |
950 нм – 1075 нм |
|
Коэффициент увеличения оптики |
1 |
3.29 |
|
Минимальный размер пучка |
70 мкм |
230 мкм |
|
Максимальный размер пучка |
6 мм |
19 мм |
|
Максимальное разрешение |
12 пар линий/мм на активной области 40 пар линий/мм в фокальной плоскости сенсора |
12 пар линий/мм на активной области 40 пар линий/мм в фокальной плоскости сенсора |
|
Дисторсия |
1.0% бочкообразная дисторсия |
-1.0% бочкообразная дисторсия (инвертированное изображение) |
|
Порог повреждения |
1 Вт |
1 Вт/см2 |
Чувствительность спектрального диапазона
Beamage-3.0-IR и ИК адаптер Gentec-EO имеют одинаковое люминофорное покрытие. Оно обеспечивает чувствительность в ближнем ИК диапазоне благодаря процессу многофотонного поглощения, в котором фотоны с более длинными длинами волн преобразуются в фотоны с более короткими (видимыми) длинами волн. Люминофорное покрытие имеет пики чувствительности при 1510 нм и 1540 нм. Преобразованные длины волн находятся в диапазоне от 950 нм до 1075 нм и, таким образом, детектируются КМОП-датчиками.

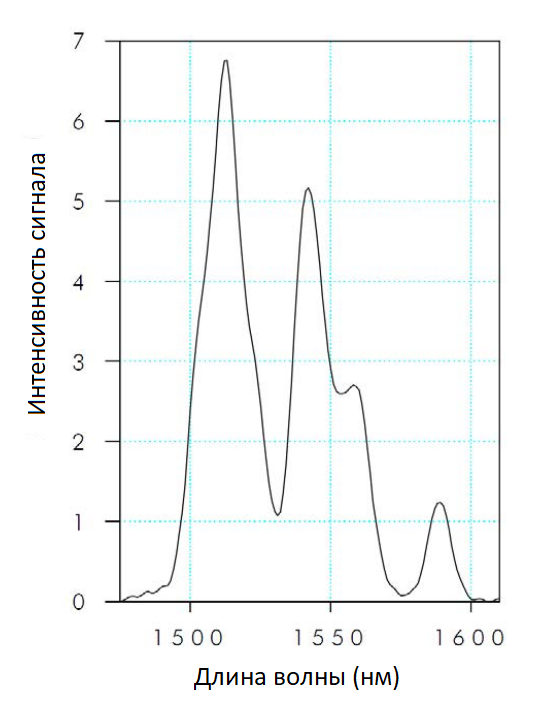

Спектр возбуждения люминофорного покрытия
Качество изображения
Камера Beamage-3.0 Gentec-EO обеспечивает лучшее качество по сравнению с адаптером, благодаря отсутствию оптики.

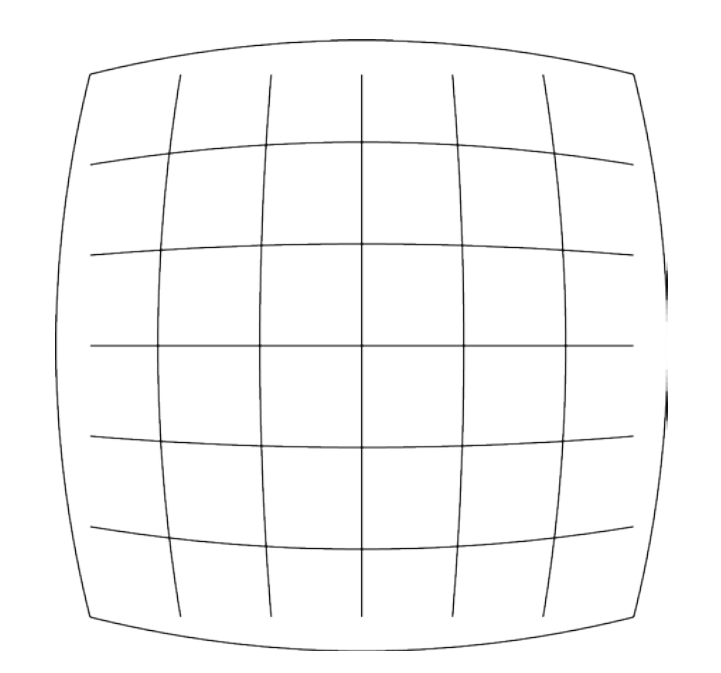

Бочкообразная дисторсия
Размер пучка
Минимальный размер пучка ограничен функцией рассеяния точки (ФРТ). Если соблюдать указанные минимальные размеры пучков, то пучок не будет размыт. Максимальный размер пучка ограничен размерами КМОП-датчика. Но нужно учитывать, что оптика в адаптере увеличивает пучок в 3.29.

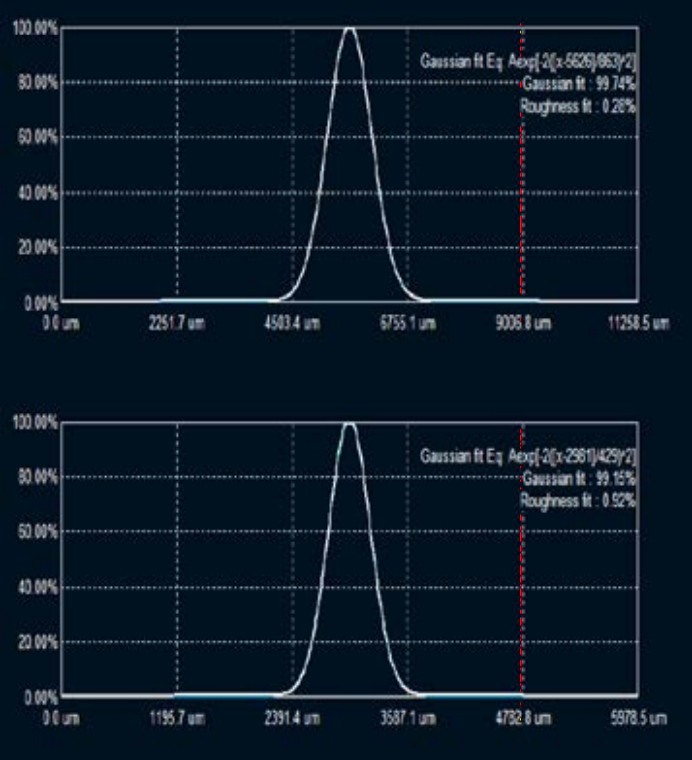

Представления пучка по осям X и Y
