Лазерные датчики перемещения в автомобильной промышленности: высокоточный контроль компонентов и технологических процессов
Современная автомобильная промышленность предъявляет высокие требования к точности изготовления и контролю компонентов. Вибрации, геометрические отклонения, деформация после термообработки или нестабильность профиля могут приводить к шуму, снижению ресурса, нарушению сборки и ухудшению эксплуатационных характеристик изделия.
Традиционные контактные методы контроля часто имеют ограничения: они могут быть медленными, повышать риск повреждения поверхности и не всегда подходят для автоматизированных линий. Обычные системы машинного зрения также ограничены разрешением и могут быть чувствительны к световым помехам. В этих условиях лазерные датчики перемещения становятся эффективным инструментом бесконтактного высокоскоростного измерения в реальном времени.

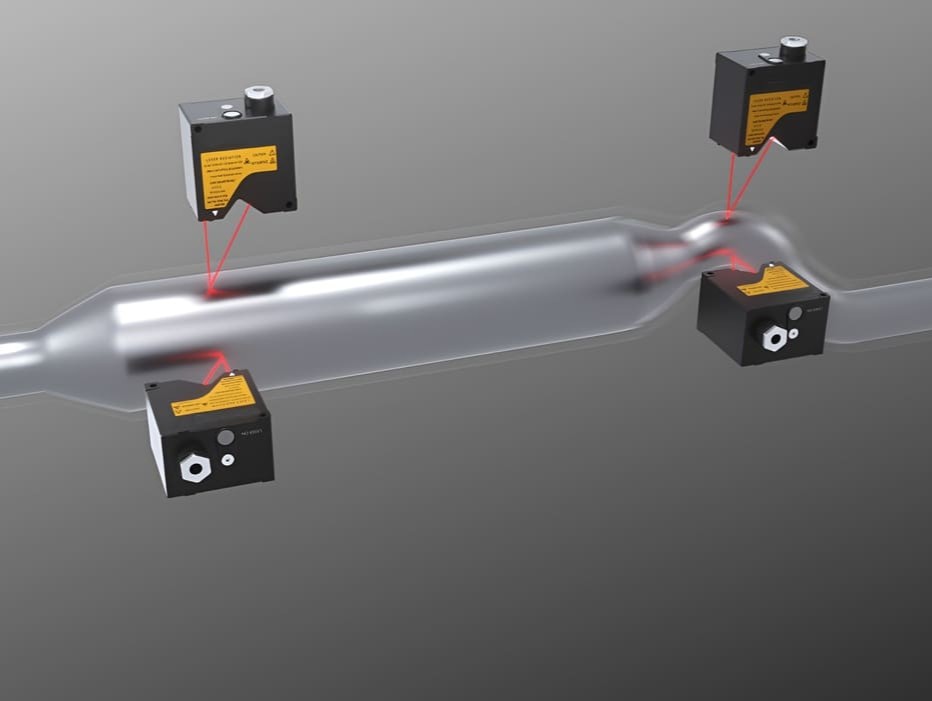

Контроль вибрации глушителя в выхлопной системе
Глушитель является важным элементом автомобильной выхлопной системы. Он снижает уровень шума и влияет на стабильность работы системы в целом. Для оценки механических характеристик и долговечности необходимо контролировать виброустойчивость глушителя.
Лазерные датчики перемещения APG5025 позволяют выполнять бесконтактное измерение вибраций с высокой точностью. Частота дискретизации до 590 кГц обеспечивает стабильную регистрацию быстрых перемещений в динамических условиях. Возможность выбора широкого или узкого светового пятна позволяет адаптировать измерение под конкретные требования объекта.
Таким образом, контроль вибраций глушителя с помощью лазерных датчиков позволяет оценивать поведение компонента под нагрузкой и повышать надежность выхлопной системы.

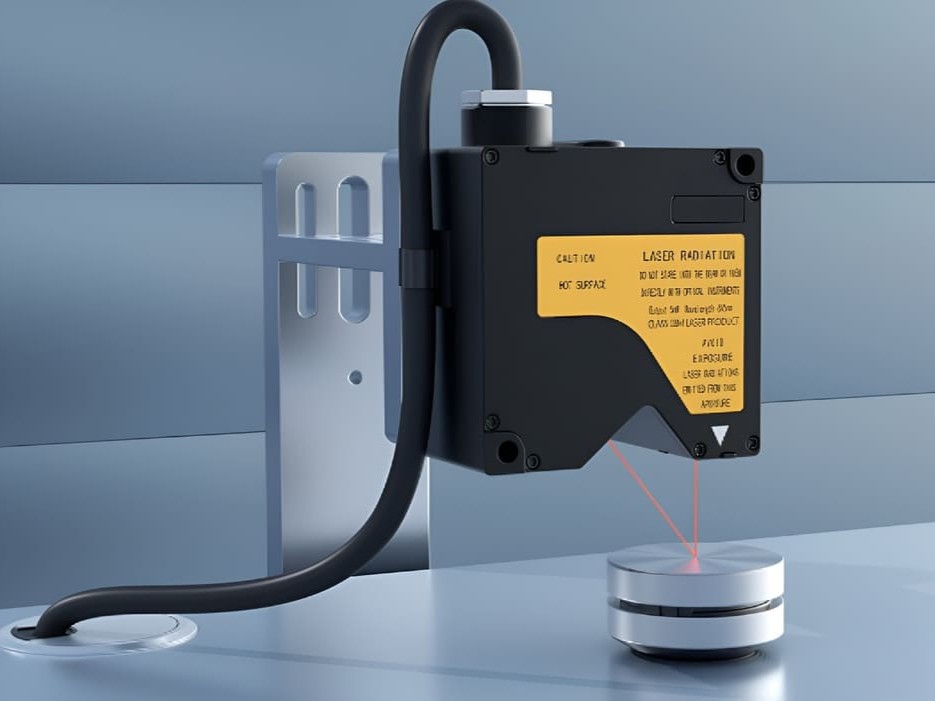

Контроль вибрации автомобильной аудиосистемы
Еще одной областью применения лазерных датчиков является анализ вибраций в автомобильных аудиосистемах. Для обеспечения качества звучания важно измерять амплитуду и частоту вибрации элементов звуковой системы. Эти параметры позволяют оценить способность системы точно воспроизводить звук в разных частотных диапазонах и избежать искажений.
Лазерный датчик перемещения APG5020 обеспечивает высокоскоростной сбор данных для анализа в реальном времени. При частоте дискретизации до 590 кГц он быстро фиксирует вибрационные характеристики и отклонения, которые могут негативно повлиять на качество звучания.
Бесконтактный принцип измерения особенно важен для чувствительного оборудования: он позволяет получать точные данные без риска механического повреждения компонентов. Кроме того, сканирование поверхности с высокой точностью помогает выявлять малые дефекты и отклонения, которые могут быть пропущены традиционными методами контроля.

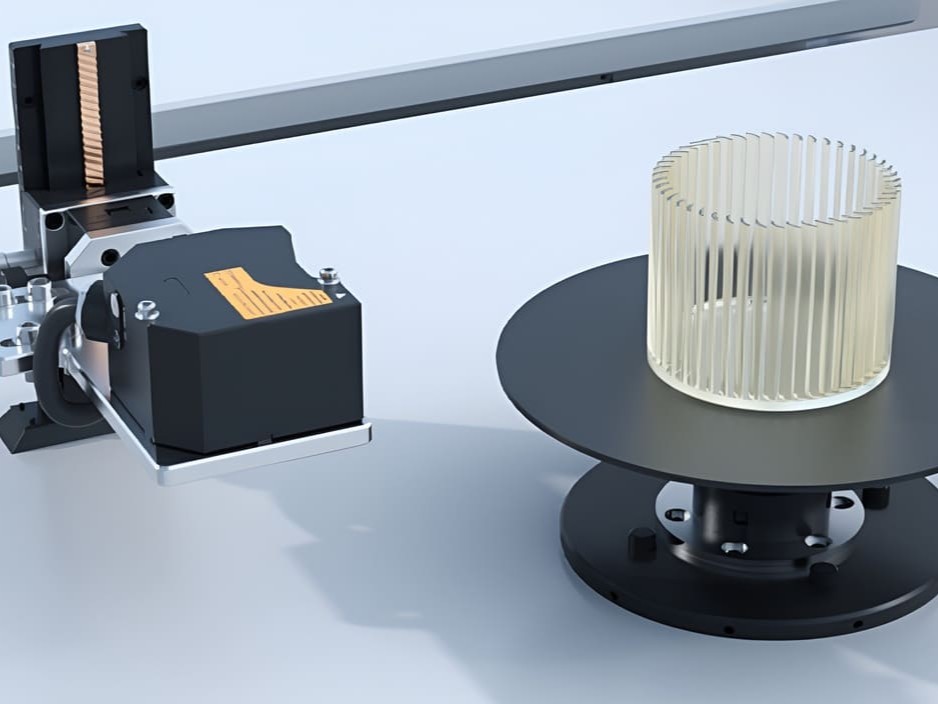

Измерение биения крыльчатки вентилятора кондиционера
В автомобильных системах кондиционирования важную роль играет стабильная работа вентилятора. Биение крыльчатки во время вращения может вызывать шум, вибрацию и ускоренный износ компонентов. Поэтому контроль разности высоты нижней части крыльчатки и биения основания является важной задачей на производственной линии.
В данном решении лазерный датчик перемещения устанавливается сбоку в зоне основания крыльчатки вентилятора. Датчик APGI050 поддерживает частоту дискретизации 88 кГц и обеспечивает обратную связь по максимальному биению. Он также поддерживает несколько протоколов связи, что облегчает интеграцию в автоматизированные системы.
Ключевые преимущества решения:
- Точность 7 мкм снижает вероятность ложных срабатываний;
- Частота 88 кГц позволяет выполнять контроль при скорости до 700 мм/с с интервалом 0,01 мм;
- Интегрированная конструкция позволяет сократить монтажное пространство на 50%.
Такое решение помогает снизить шум, вибрацию и износ компонентов, повышая стабильность работы автомобильной климатической системы.

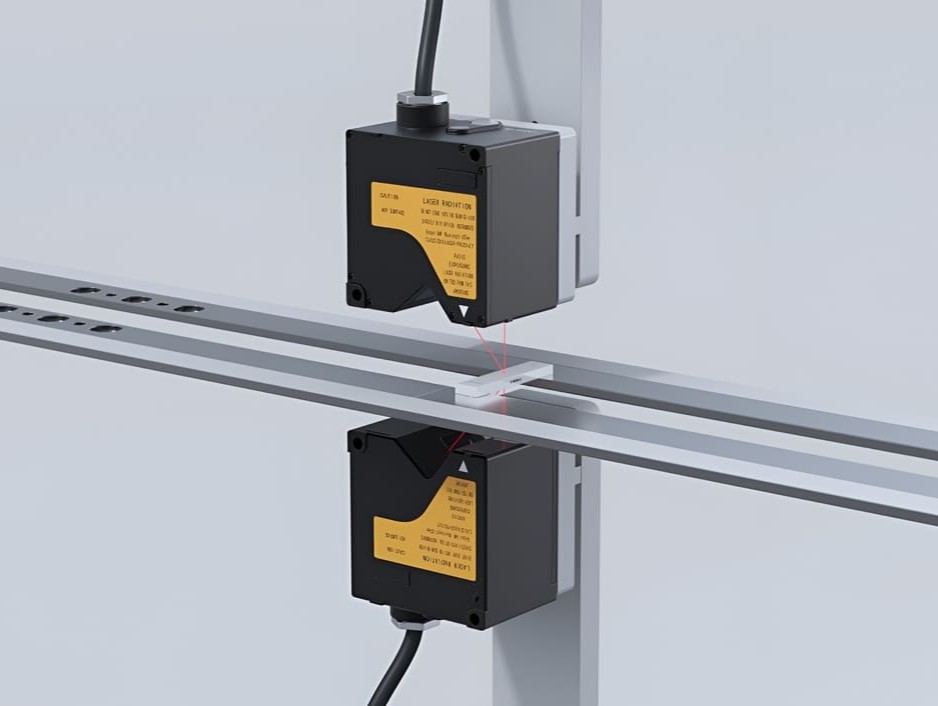

Контроль керамических блоков и предотвращение дефектов спекания
В производстве высокоточных компонентов важным этапом является контроль стандартных керамических блоков. Такие изделия применяются в отраслях, связанных с электроникой, аэрокосмической промышленностью, медицинским оборудованием и высокоточными промышленными компонентами. Для автомобильной промышленности подобные технологии также важны в контексте общего повышения точности и стабильности производства.
Спекание является ключевым этапом производства керамики после литья или сухого прессования. Оно требует точного контроля температуры и влажности. Даже небольшие отклонения могут ухудшить плотность материала, прочность и размерную стабильность, вызывая коробление или деформацию. Такие дефекты могут нарушать работу сборочных линий и увеличивать производственные затраты.
Лазерные датчики перемещения APG5025 позволяют выполнять бесконтактный контроль плоскостности керамических изделий с точностью микронного уровня. Линейность 0,02% обеспечивает высокоточный контроль даже для тонких и хрупких материалов. Частота дискретизации 590 кГц позволяет получать данные в режиме реального времени и организовывать одновременный контроль на нескольких рабочих позициях. В описанном решении время инспекции сокращается на 70%, что помогает устранить узкие места производственной линии.
Кроме того, датчики сохраняют надежность в условиях повышенной влажности и температуры, характерных для процессов спекания, и могут интегрироваться в автоматизированные системы замкнутого контроля качества.

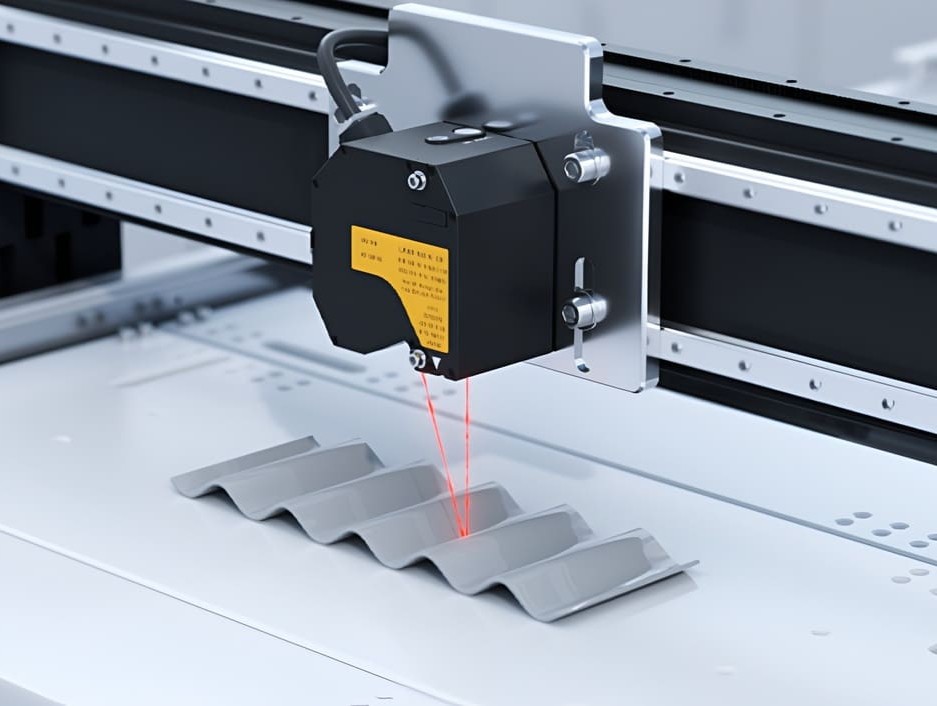

Измерение гофрированных водоохлаждаемых пластин
В области новых энергетических транспортных средств и систем терморегулирования высокотехнологичного оборудования гофрированные водоохлаждаемые пластины являются важными компонентами теплового менеджмента. Точность их структуры напрямую влияет на эффективность отвода тепла и надежность сборки.
Для таких изделий требуется контроль полноволнового диаметра и шага. В рассмотренном примере габариты изделия составляют приблизительно 2370 × 70 × 7 мм, требования к точности – ±0,03 мм для полноволнового диаметра и ±0,03 мм для шага полной волны, а требуемая скорость измерения – 160 мм/с.
Лазерный датчик перемещения APG5050 формирует высокоточную измерительную систему. Он получает высокоплотные массивы точек с малым шагом при частоте дискретизации до 590 кГц и повторяемости 0,025 мкм.
После 10 динамических измерений повторяемость аппроксимированного диаметра водоохлаждаемой пластины составила 0,014 мм, а повторяемость шага полной волны — 0,011 мм. Эти результаты соответствуют заданным требованиям точности ±0,03 мм.
Бесконтактный метод измерения позволяет избежать повреждения поверхности заготовки, устойчиво работать в сложных промышленных условиях и эффективно сопротивляться световым помехам. Это делает лазерные датчики подходящими для онлайн-контроля профиля гофрированных водоохлаждаемых пластин в производстве.
Общие преимущества применения лазерных датчиков перемещения
На рассмотренных примерах видно, что лазерные датчики перемещения решают несколько ключевых задач автомобильного производства:
- бесконтактный контроль без повреждения поверхности изделия;
- измерение вибрации, биения, плоскостности и профиля;
- точность и повторяемость на микронном и субмикронном уровне;
- возможность интеграции в автоматизированные линии;
- работа в условиях динамического движения, температуры, влажности и световых помех;
- повышение производительности контроля и снижение риска дефектов.
Заключение
Лазерные датчики перемещения применяются в автомобильной промышленности как инструмент высокоточного бесконтактного контроля. Они позволяют измерять вибрации глушителей и аудиосистем, контролировать биение крыльчаток вентиляторов кондиционера, выявлять деформации керамических компонентов и выполнять онлайн-измерение профиля гофрированных водоохлаждаемых пластин.
Благодаря высокой скорости измерения, точности микронного уровня и возможности интеграции в автоматизированные системы такие датчики становятся важной частью интеллектуального контроля качества. Их применение помогает повысить надежность автомобильных компонентов, снизить производственные риски и обеспечить стабильность технологических процессов.
