Лазерные датчики перемещения как инструмент повышения качества бытовой электроники
Лазерные датчики перемещения применяются в производстве бытовой электроники для высокоточного бесконтактного контроля, измерения высоты, смещения, деформации, плоскостности и положения объектов.
Производство современной бытовой электроники требует высокой точности на каждом этапе — от контроля печатных плат до сборки смартфонов, модулей и компактных прецизионных деталей. Увеличение плотности компонентов, применение стеклянных, глянцевых, прозрачных и отражающих материалов, а также контрольные допуски делают традиционные методы контроля менее эффективными. Даже небольшие отклонения по высоте, глубине, плоскостности или положению могут привести к дефектам сборки, внешней работе изделия, ухудшению внешнего вида или снижению качества готовой продукции.
В этих условиях лазерные датчики перемещения становятся необходимыми для контроля качества. Они обеспечивают бесконтактные измерения, обратную связь в реальном времени и стабильную работу на сложных поверхностях. Благодаря высокой частоте дискретизации, компактной конструкции и возможности внедрения на производственных линиях такие датчики применяются для решения различных задач.
Контроль высоты и деформация печатных плат
Одним из важных применений является производство печатных плат. Сложная структура современных печатных плат и строгие стандарты качества в электронной промышленности требуют точного контроля таких параметров, как высота компонентов, деформация плат и состояние паяных соединений. Незначительные отклонения могут привести к дефектам, снижению надежности и отказу от готовой продукции.

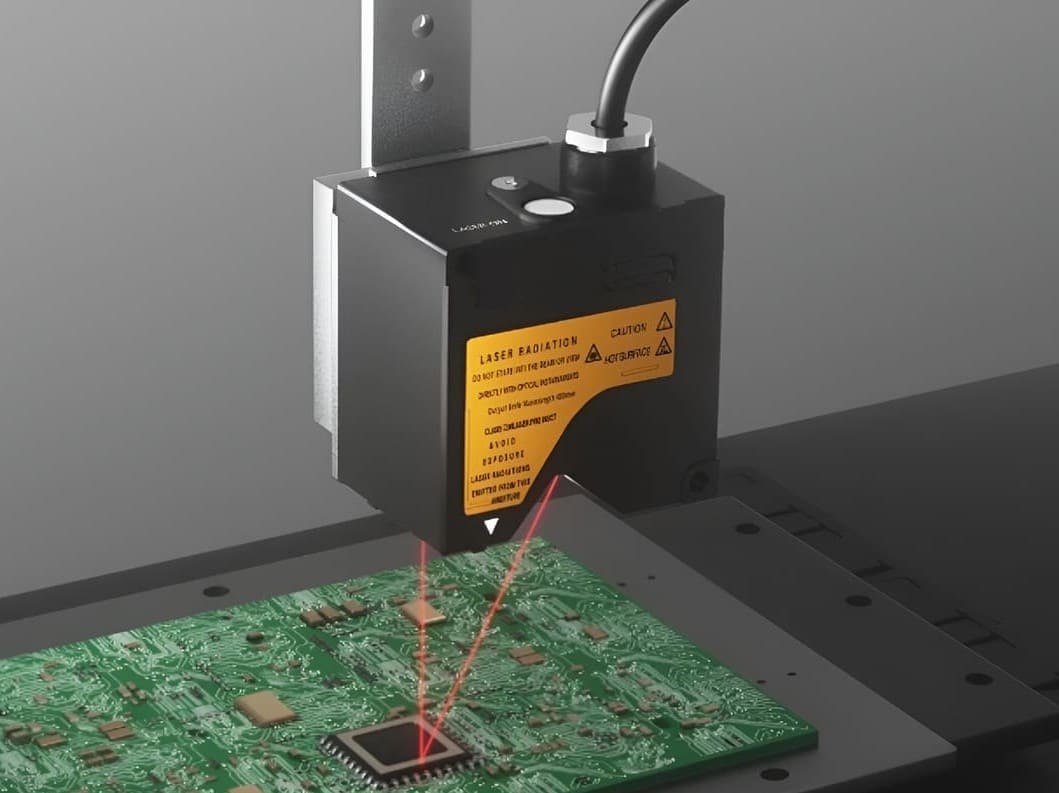

Для таких задач применяются высокоточные лазерные датчики перемещения серии SGI. Они обеспечивают точные и стабильные измерения с учетом важных параметров, включая высоту компонентов и деформацию печатной платы. Благодаря более высокой частоте наблюдения 88 кГц, высокой линейности и автоматической регулировке освещения датчики могут работать в различных условиях контроля. Компактные конструкции и гибкие возможности позволяют вносить изменения в их производственные линии, повышая качество и надежность продукции.
Лазерная маркировка
Лазерная маркировка используется в электронной, автомобильной, аэрокосмической, медицинской промышленности и производстве бытовой техники. Для получения стабильного результата необходимо соблюдать стандарт, форму и положение заготовок. Без каких-либо корректировок такие отклонения могут привести к размытым маркировкам.
Решение: лазерный датчик перемещения SD-C400

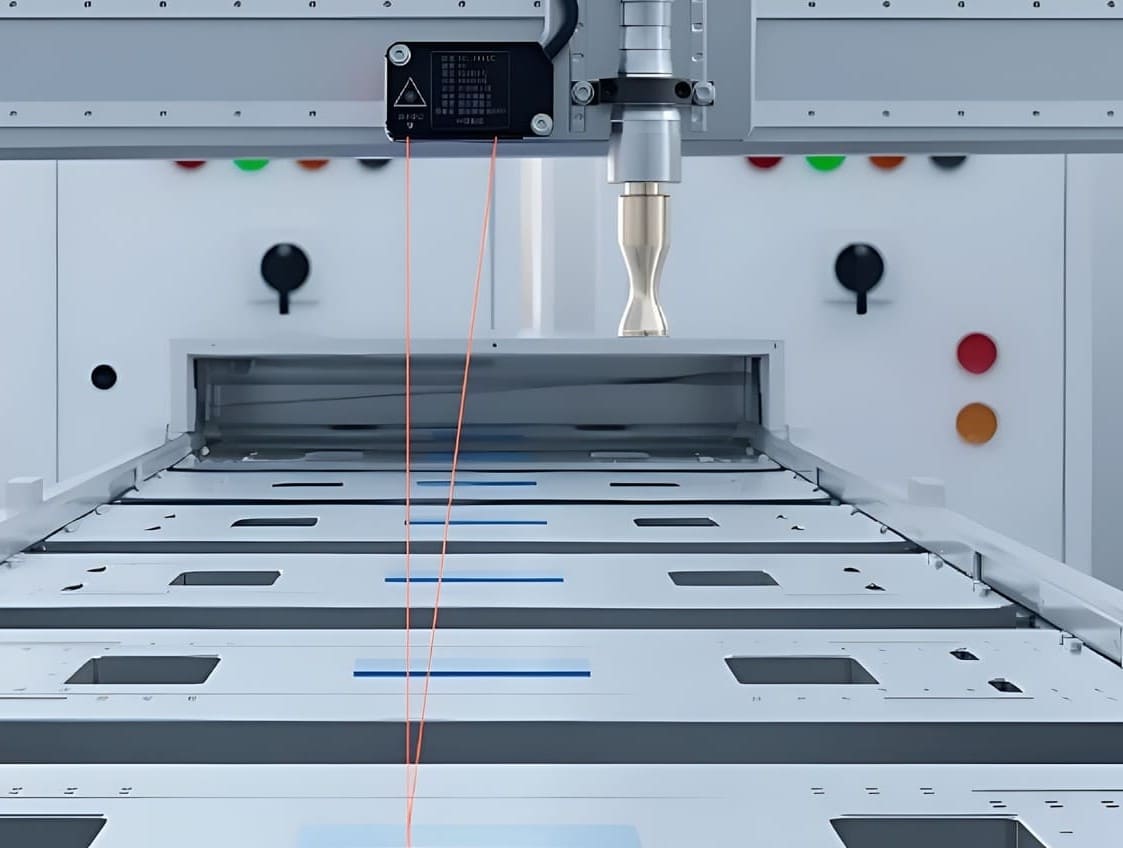

Лазерные датчики перемещения применяются для регулировки точности лазерной маркировки. Они определяют смещение и изменение длины в пределах ±200 мм с точностью повторения 0,15 мм, создавая высокую точность процесса. Датчик автоматически корректирует фокусное расстояние лазера, поддерживая стабильную температуру при изменении поверхности заготовки. Малые габариты 44,4 × 25 × 20 мм и частота дискретизации до 1 кГц позволяют интегрировать датчики в различные системы маркировки.
Изготовление глухих отверстий экрана смартфонов
В процессе производства экранов для смартфонов одним из сложнейших этапов является нанесение глухих отверстиях. Такие отверстия обычно устанавливаются на стекле, и зеркальное отражение поверхности может вызывать ослабление отраженного лазерного сигнала. Традиционные лазерные датчики перемещения часто с трудом точно измеряют положение и глубину этих отверстий. Сильно отражающие поверхности также могут создавать помехи для сигналов датчиков, что приводит к нестабильности данных и влияет на точность и надежность процесса нанесения отверстий.
Для этой задачи применяются лазерные датчики перемещения. Они адаптируются к экранам смартфонов из различных материалов и цветов, включая прозрачные, полупрозрачные и отражающие материалы. Серия SG включает 15 моделей, среди которых SG5022 имеет частоту повторяемости 0,02 мкм и частоту дискретизации 590 кГц. Это позволяет получить обратную связь по высоте для точного позиционирования.

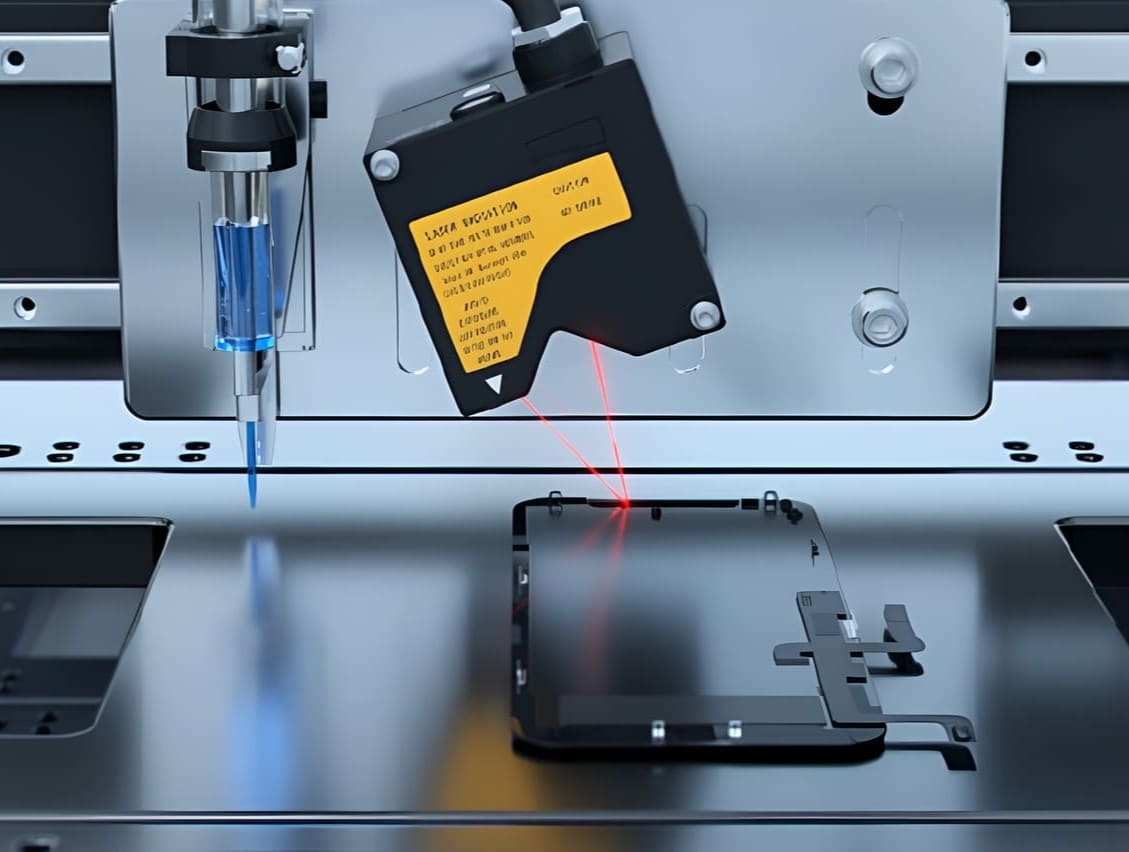

Во время производства датчик устанавливается на измерительной платформе под углом зеркального отражения для контроля высоты в центре глухого отверстия. Он передает данные о положении и заключения, на основе которых основана система дозирования, принцип определения клея и определения координат. Это повышает стабильность процесса и решает проблему недостаточно точного управления, характерную для традиционных методов.
Датчики серии SG используют несколько режимов связи, включая RS232 и аналоговый выход, что существенно облегчает их интеграцию в автоматизированные линии. Быстрое измерение и передача данных обеспечивают поддержку дозированного оборудования в режиме реального времени, сокращают цикл и повышают эффективность производства экранов смартфонов.
Определение плоскостности камеры смартфона
По мере развития мобильных фотографий смартфоны оснащаются сенсорами высокого разрешения, сверхширокоугольными объективами и телеобъективами. В таких устройствах особенно важно обеспечить плоскостность установки поверхностей и элементов камеры. Недостаточная плоскостность может ухудшить качество изображения и повлиять на работу расширенных функций камеры.

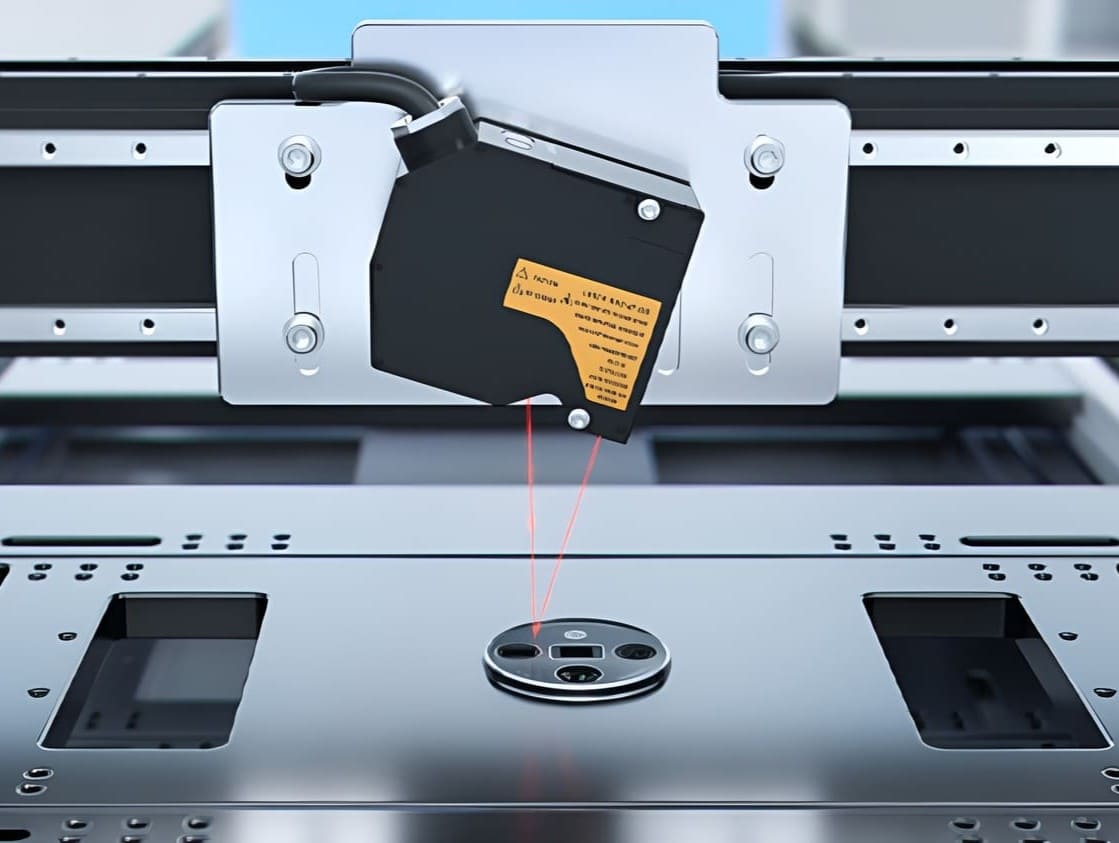

Для бесконтактного контроля плоскостности компонентов камер смартфонов применяются лазерные датчики перемещения, в частности модель SGI030. Датчик работает с частотой дискретизации 88 кГц, что позволяет в кратчайшие сроки провести главный контроль. Компактные полностью интегрированные конструкции не требуют внешнего контроллера и подходят для различных производственных процессов. Такое решение повышает точность производства, позволяет исключить рассеивание ручного контроля и обеспечивает стабильное качество компонентов камеры.
Контроль высоты посадки задней крышки часов
Лазерные датчики перемещения применяются не только в производстве смартфонов и печатных платформ, но и в производстве часов премиум-класса. В этом сегменте особое внимание уделяется точности посадки, функциональности и внешнему виду изделия. Задняя крышка должна точно сопрягаться с корпусом, отклонения по толщине, глубине и размерах ступенек могут привести к неплотной или слишком тугой фиксации, что затруднит сборку или приведет к повреждению при закрывании.

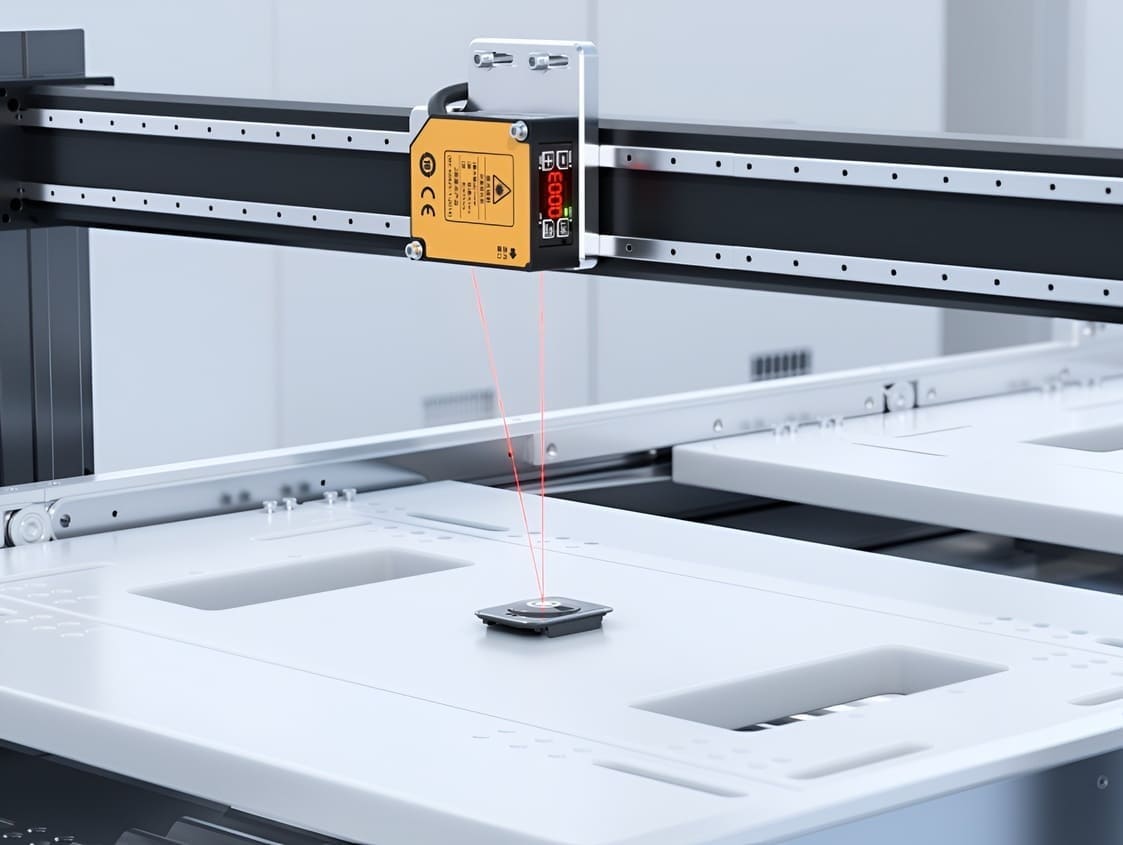

Для контроля высоты посадки задних крышек часов используется лазерный датчик перемещения SD33-50. Это обеспечивает статическую повторяемость 5 мкм, что позволяет измерять высоту, глубину и толщину для соблюдения проектных допусков. Это помогает предотвратить проблемы при сборке и обеспечить надежную работоспособную посадку в защелкивающихся, винтовых или поворотных механизмах.
SD33-50 также предназначен для работ со сложными поверхностями, которые вызывают нестабильные отражения. Передовая лазерная технология обеспечивает стабильные измерения даже на низкоконтрастных и отражающих материалах. Простая интеграция и удобное управление позволяют использовать датчик в качестве экономичного решения для измерения точности и повышения эффективности производственных линий.
Заключение
Применение лазерных датчиков перемещения в бытовой электронике отвечает широкому спектру задач: контроль высоты и деформации печатных плат, регулировка фокуса при лазерной маркировке, изготовление глухих отверстий экранов смартфонов, измерение плоскостности компонентов камеры и контроль геометрии деталей часов. Во всех этих случаях ключевыми преимуществами являются бесконтактное измерение, высокая точность, стабильная работа на сложных поверхностях, поддержка измерений в реальном времени и возможность продвижения в рабочем производстве.
Такие решения позволяют повысить качество продукции, снизить количество дефектов, уменьшить влияние человеческого фактора и обеспечить стабильность технологических процессов при производстве современной бытовой электроники.
