Контроль толщины покрытий в автомобильной промышленности с помощью конфокальных датчиков перемещения

Конфокальные датчики перемещения обеспечивают точный бесконтактный контроль толщины покрытий в автомобильной промышленности. Рассмотрим два типичных случая использования: измерение покрытий на гофрированных водоохлаждаемых пластинах и контроль конформных покрытий на печатных платах.

Возможности технологии

Конфокальные датчики перемещения применяются для измерения толщины покрытий и материалов без контакта с поверхностью. Они обеспечивают стабильную работу на высоких скоростях и подходят для контроля как прозрачных материалов, так и изделий со сложной геометрией.

Такие системы эффективно интегрируются в производственные линии и используются для задач контроля качества в автомобильной промышленности.

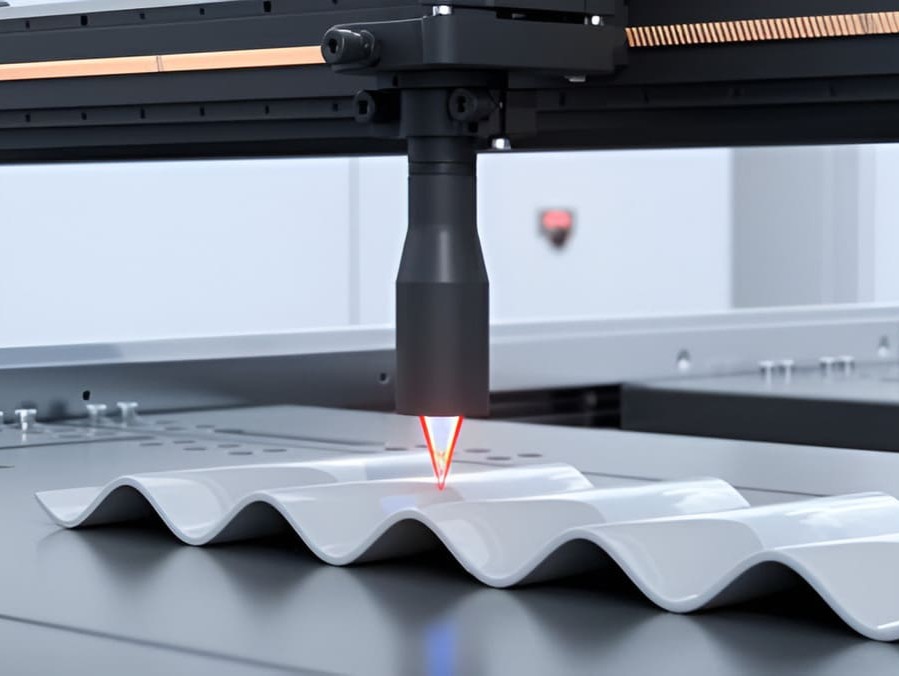

Контроль покрытий на гофрированных водоохлаждаемых пластинах

Необходимо обеспечить соответствие толщины покрытия или гальванического слоя на гофрированных водоохлаждаемых пластинах требованиям по коррозионной стойкости и теплопроводности.

Решение

Применяется конфокальный датчик перемещения, обеспечивающий бесконтактное измерение толщины прозрачных материалов с выводом данных в реальном времени.

Технические характеристики и преимущества

• Точность измерения до 0,0006 мм при скорости до 240 мм/с;
• Использование высокоинтенсивного белого света для стабильного измерения через пластиковые пленки;
• Погрешность измерения ≤ 2 мкм;
• Допустимый угол измерения до ±60°, что обеспечивает работу со сложными гофрированными поверхностями.

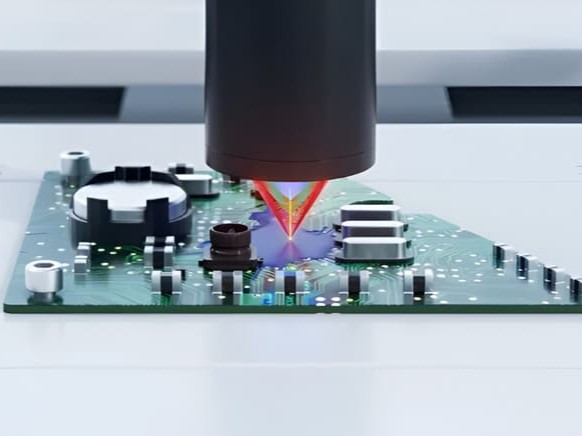

Измерение толщины конформных покрытий на печатных платах

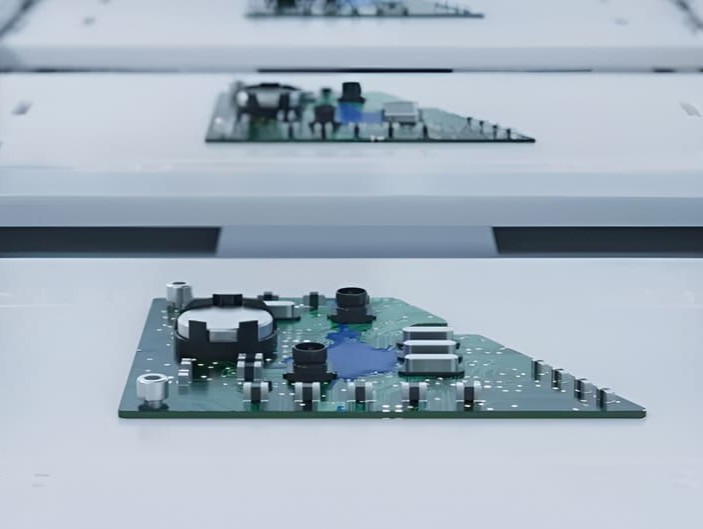

Конформные покрытия используются для защиты электронных компонентов от влаги, соляного тумана, пыли и химических веществ. Толщина покрытия напрямую влияет на его защитные свойства.

Решение

Используется конфокальный датчик перемещения, который обеспечивает получение профиля верхней поверхности покрытия с помощью одной измерительной головки и расчет толщины на основе полученных данных.

Технические характеристики и преимущества

• Разрешение до 0,006 мкм;
• Возможность высокоскоростного контроля;
• Минимально измеряемая толщина покрытия — до 30 мкм;
• Точность измерения — до 2 мкм.

Заключение

Конфокальные датчики перемещения являются универсальным инструментом для контроля толщины покрытий в автомобильной промышленности. Они позволяют решать задачи измерения как на металлических компонентах сложной формы, так и на электронных модулях, обеспечивая высокую точность, стабильность и совместимость с современными производственными процессами.
