Бесконтактный контроль геометрических параметров в промышленности на основе датчиков сквозного луча
Датчики сквозного луча представляют собой эффективное средство бесконтактного контроля геометрических параметров в условиях современного промышленного производства. Их применение охватывает широкий спектр задач, включая измерение диаметра, контроль положения кромки, оценку концентричности и обеспечение точного позиционирования материалов. Высокая частота дискретизации, устойчивость к вариациям оптических свойств объектов и возможность интеграции в автоматизированные системы управления делают такие датчики востребованными в высокоточных технологических процессах.
В современных производственных системах обеспечение высокой точности геометрических параметров изделий является ключевым фактором качества продукции и эффективности технологических процессов. Особенно это актуально для непрерывных и высокоскоростных производств, где контроль должен осуществляться в реальном времени без механического контакта с объектом.

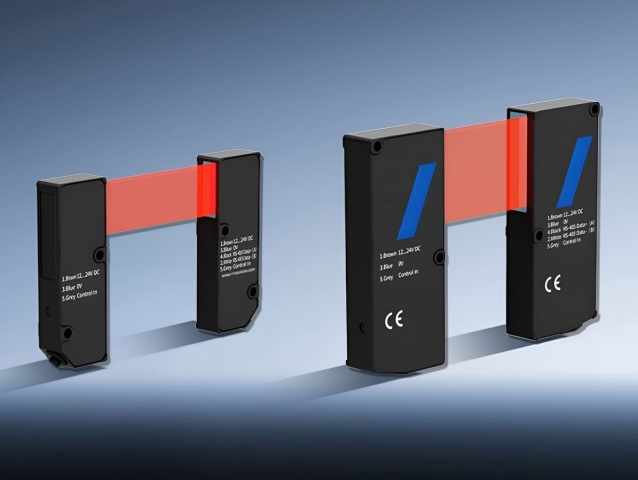

Датчики сквозного луча основаны на регистрации изменения оптического сигнала при пересечении луча объектом, что позволяет точно определять положение его границ. Такой принцип обеспечивает высокую воспроизводимость измерений и снижает влияние свойств поверхности по сравнению с отражательными методами.
Возможные применения датчиков сквозного луча
Контроль наружного диаметра малогабаритных компонентов

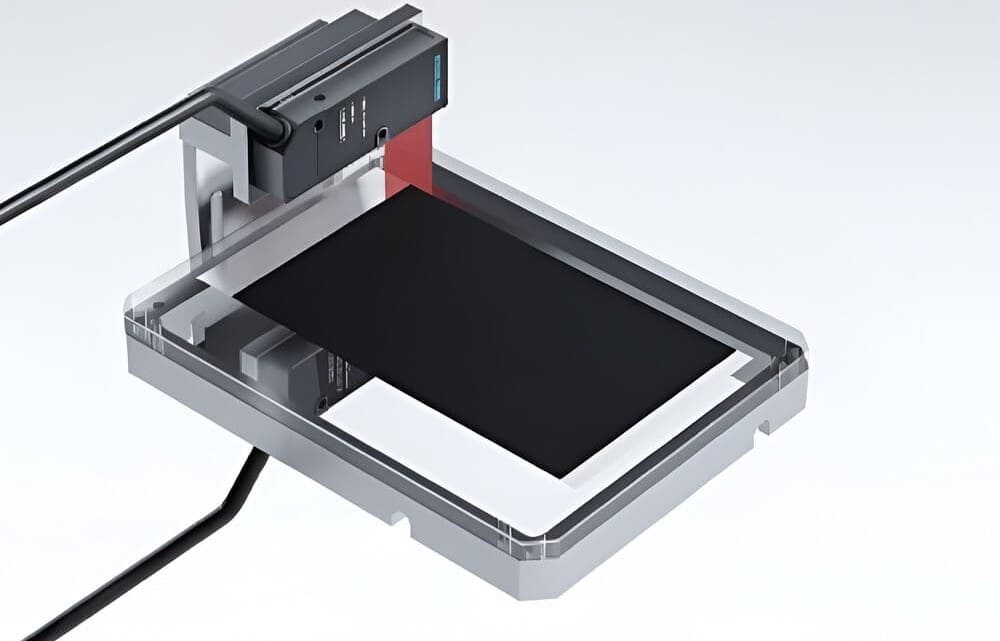

В задачах прецизионного машиностроения контроль наружного диаметра малых деталей является критически важным для обеспечения функциональности изделий. Высокоточное измерение необходимо не только для подтверждения соответствия допускам, но и для валидации технологического процесса.
Применение датчиков сквозного луча позволяет выполнять оперативный контроль размеров без контакта с объектом, что особенно важно для мелких и чувствительных деталей. Это способствует снижению количества дефектов, уменьшению отходов и повышению общей производственной эффективности.
Измерение диаметра медной проволоки

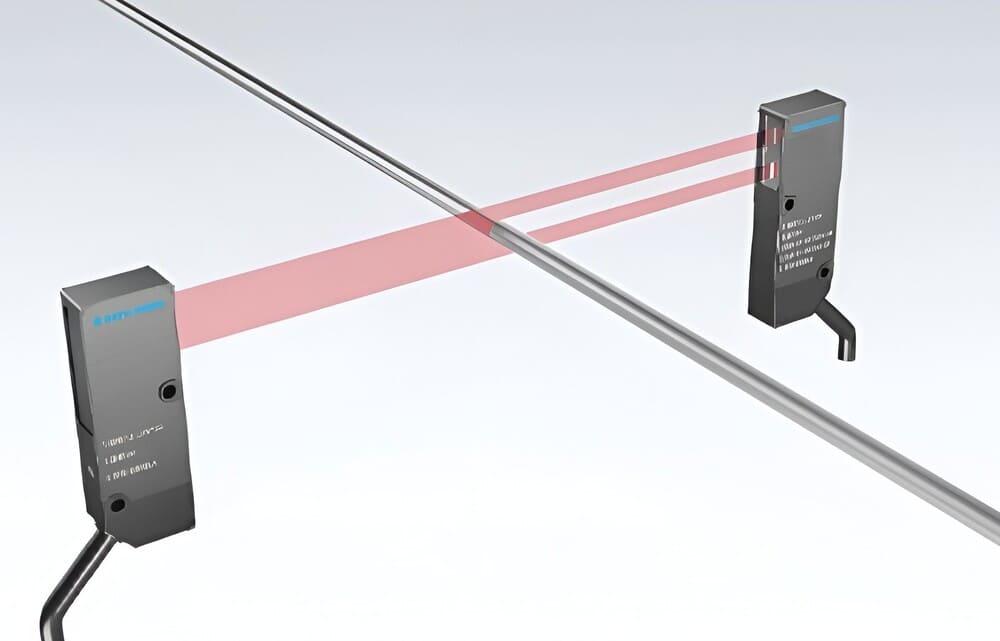

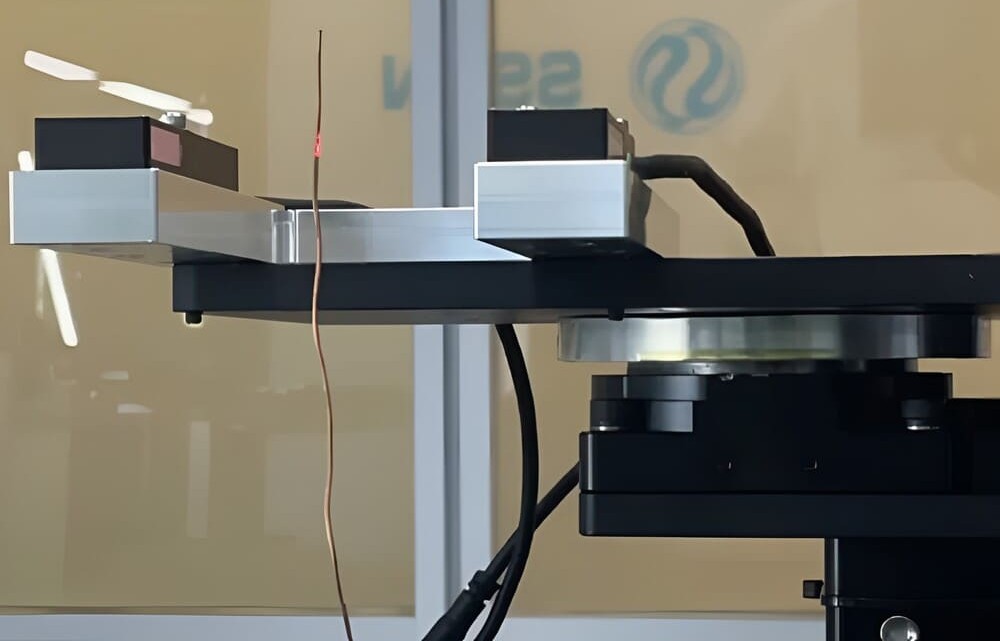

В процессе волочения медной проволоки требуется непрерывный контроль диаметра для обеспечения стабильности технологического режима. Даже незначительные отклонения могут привести к ухудшению эксплуатационных характеристик продукции.
Использование датчиков сквозного луча обеспечивает измерение диаметра с высокой повторяемостью до 5 мкм и в режиме реального времени. Благодаря высокой частоте дискретизации до 4 кГц фиксируются малейшие изменения геометрии, а полученные данные используются для оперативной корректировки параметров оборудования. Это позволяет поддерживать стабильность процесса и обеспечивать однородность продукции.
Контроль кромки ультратонких прозрачных материалов толщиной 0,5 мм
Ультратонкие листовые материалы с высокой светопроницаемостью широко применяются в оптической, дисплейной и рекламной промышленности. Такие материалы предъявляют повышенные требования к точности обработки кромки.

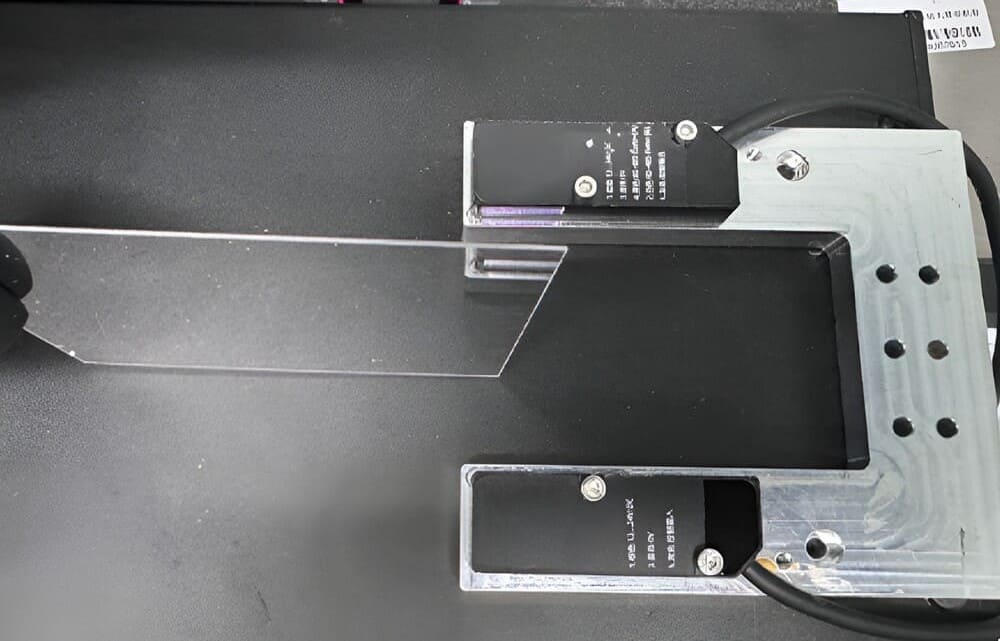

Датчики сквозного луча, оснащённые режимами адаптации к прозрачным и полупрозрачным материалам, позволяют точно определять положение кромки даже при низком контрасте сигнала. Датчики обеспечивают обратную связь в реальном времени по положению кромки листа и формируют точные корректирующие сигналы для технологического оборудования.
Это способствует:
- повышению качества и стабильности продукции;
- увеличению производительности и уровня автоматизации;
- оптимизации использования материалов и снижению производственных затрат;
- внедрению технологических инноваций и модернизации производства;
- обеспечению требований высокоточной обработки.
Контроль концентричности и ориентации полупроводниковых пластин

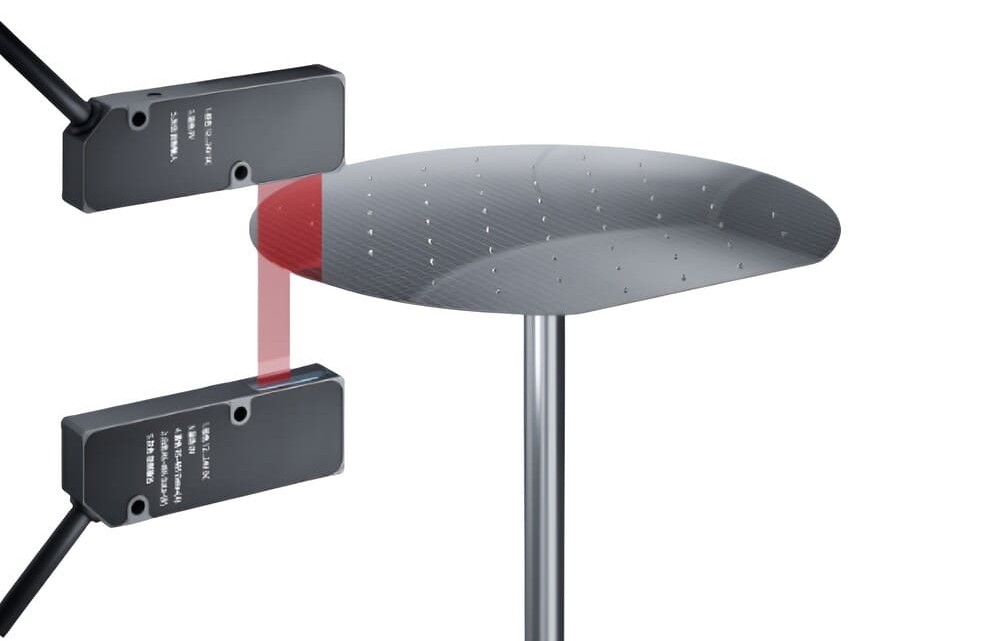

Полупроводниковые пластины характеризуются сложной многослойной структурой и разнообразием оптических свойств. В таких условиях особое значение имеет точное определение центра пластины и положения ориентационной выемки.
Применение датчиков сквозного луча позволяет выявлять смещение центра и точно определять положение выемки, что критично для корректной ориентации в технологическом процессе. Устойчивость измерений к изменениям прозрачности, отражательной способности и текстуры поверхности обеспечивает высокую надёжность контроля.

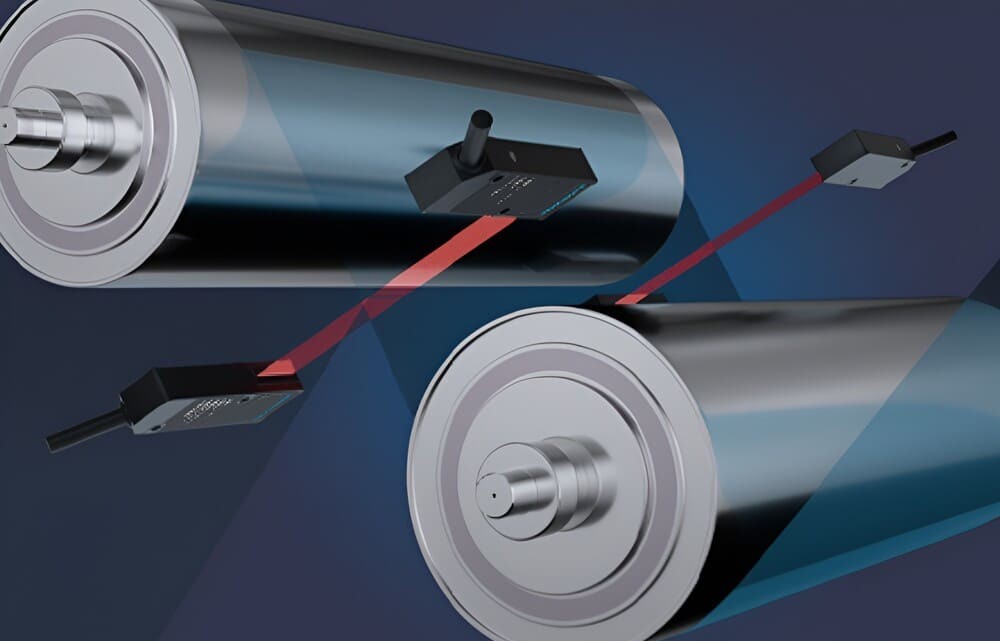

Контроль положения сепаратора

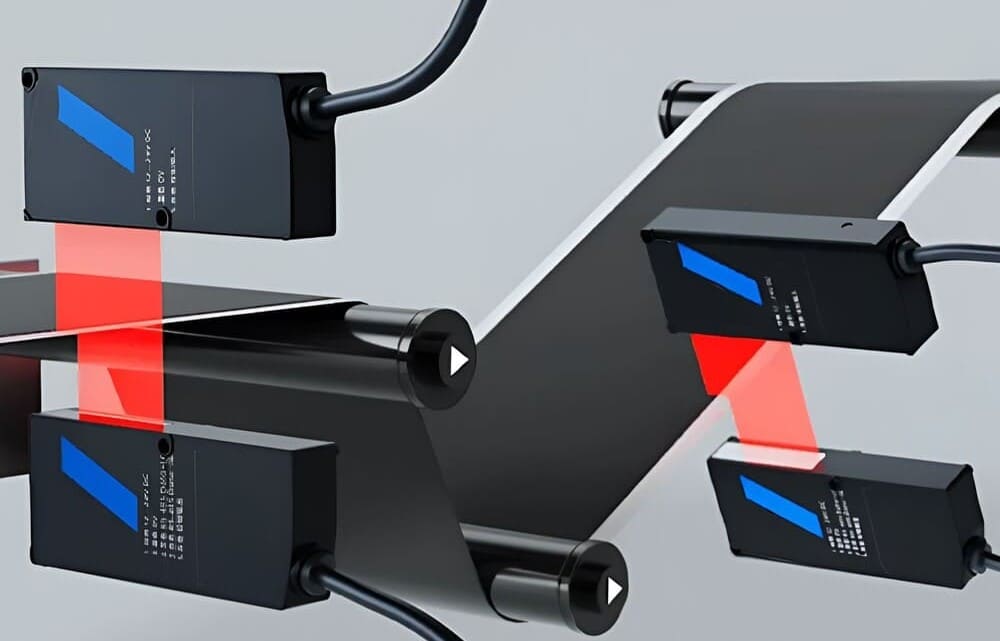

В производстве литий-ионных аккумуляторов точность позиционирования сепаратора является критически важной для обеспечения корректного совмещения слоёв в процессе намотки. Необходимо непрерывно контролировать положение верхней и нижней кромок материала.
Дополнительную сложность создаёт вариабельность оптических свойств сепараторов, обусловленная различиями между сухими и пропитанными материалами. Применение датчиков сквозного луча позволяет адаптироваться к изменению светопропускания и обеспечивать стабильное определение положения кромки в реальном времени.
Измерение отклонения положения сепаратора и контроль его ширины

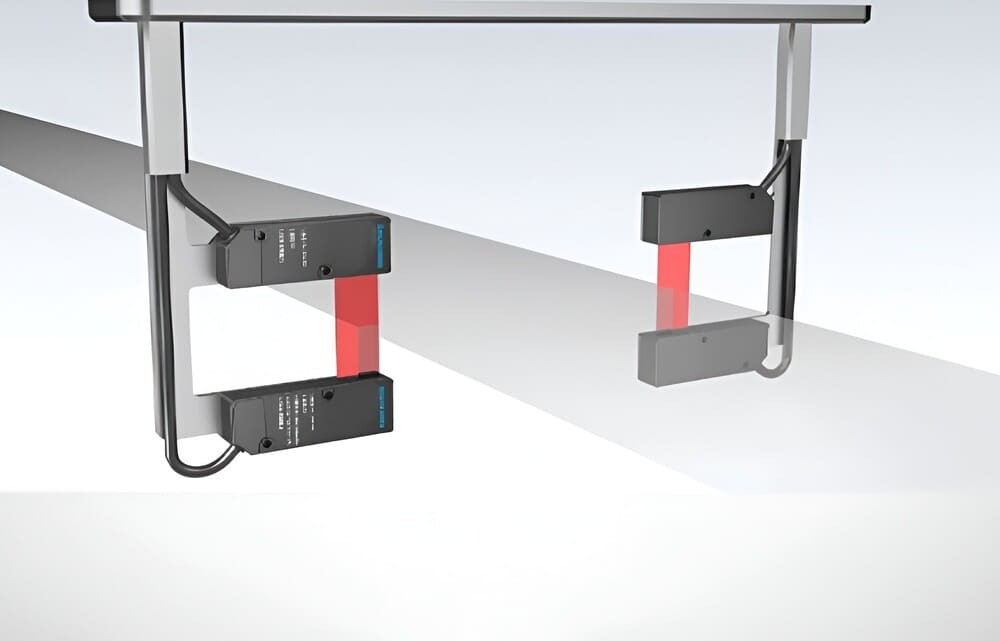

Для обеспечения стабильности процесса намотки важно не только отслеживать положение кромки, но и контролировать ширину сепаратора, а также его отклонение относительно заданной траектории.
Высокоточное измерение ширины и отклонения позволяет поддерживать согласованность параметров материала, предотвращать смещение слоёв и снижать вероятность брака. Реализация таких функций в режиме реального времени способствует повышению качества продукции и снижению отходов.
Контроль выравнивания сепаратора литий-ионной батареи с использованием цифровых интерфейсов
В производстве литий-ионных аккумуляторных ячеек точное выравнивание сепаратора является критически важным на этапе намотки. Традиционные датчики с аналоговым интерфейсом подвержены помехам, требуют сложной кабельной разводки и использования дополнительных модулей аналого-цифрового преобразования, что приводит к увеличению затрат.
Использование цифрового интерфейса EtherCAT, а также многоканальной архитектуры (один контроллер — до четырёх измерительных каналов) позволяет повысить эффективность системы и одновременно снизить затраты на внедрение и эксплуатацию. Это особенно важно в высокопроизводительных линиях производства аккумуляторов.
Контроль в укладочных машинах
В технологиях стековой сборки аккумуляторов особую роль играет точность позиционирования всех элементов структуры. Отклонения сепаратора, повреждения электродов и ошибки позиционирования могут существенно повлиять на характеристики конечного изделия.
Датчики сквозного луча применяются для контроля положения сепаратора, обнаружения повреждений кромок электродов и обеспечения точного позиционирования в процессе укладки. Это позволяет повысить эффективность производства, увеличить выход годной продукции и обеспечить стабильное качество аккумуляторов.
Заключение
Датчики сквозного луча являются универсальным инструментом для решения задач прецизионного контроля геометрических параметров в промышленности. Их использование обеспечивает высокую точность измерений, устойчивость к вариациям свойств материалов и возможность работы в реальном времени.
Рассмотренные области применения — контроль наружных размеров, измерение диаметра проволоки, детектирование кромки прозрачных материалов, коррекция положения сепаратора и позиционирование полупроводниковых пластин — демонстрируют широкие возможности данной технологии. В условиях роста требований к качеству и автоматизации производства такие датчики становятся важным элементом современных измерительных и управляющих систем.
