Описание

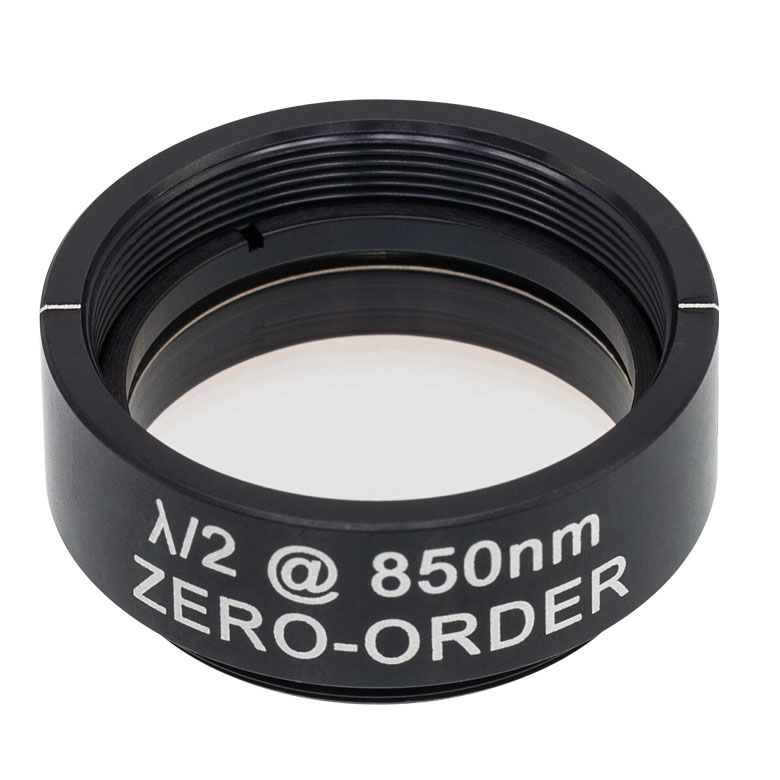

WPH10M-850 — это полуволновая пластинка нулевого порядка диаметром 1 дюйм, установленная в оправу с резьбой SM1 (1.035"-40), с рабочей длиной волны 850 нм, производства Thorlabs. Пластинка построена по компаунд-технологии из двух многопорядковых пластин кристаллического кварца, склеенных с ориентацией быстрой оси одной пластины относительно медленной оси другой таким образом, что итоговая разность хода составляет ровно половину длины волны излучения на расчётной длине волны 850 нм. Данная конструкция обеспечивает существенно меньшую чувствительность ретардации к температурным колебаниям и отклонениям длины волны по сравнению с обычными многопорядковыми пластинами того же номинала.
Между двумя кварцевыми пластинами устанавливается прецизионное разделительное кольцо, а сборка соединяется эпоксидным клеем исключительно за пределами рабочей апертуры пластины, что исключает попадание клеевого состава в оптический тракт и обеспечивает высокое качество проходящего волнового фронта. Резьба SM1 в оправе диаметром 1 дюйм обеспечивает прямую совместимость пластины с обширной линейкой поворотных оправ, тубусов и других компонентов оптомеханики Thorlabs с посадочной резьбой SM1, что упрощает интеграцию пластины в существующие оптические сборки без применения дополнительных переходников.
Длина волны 850 нм широко используется в диодных лазерных источниках, применяемых в телекоммуникационных системах ближнего действия, оптических системах передачи данных в свободном пространстве и научных лабораторных лазерных установках. Компаунд-конструкция пластины нулевого порядка обеспечивает более стабильные оптические характеристики при эксплуатации в условиях переменной температуры окружающей среды, что важно для приложений, требующих высокой точности и повторяемости управления состоянием поляризации лазерного излучения. Гравировка на боковой поверхности оправы указывает направление быстрой оси, тип пластины и расчётную рабочую длину волны.
Характеристики
Диаметр оптики: Ø1" (25.4 мм). Крепление: резьба SM1 (1.035"-40). Рабочая длина волны: 850 нм. Тип: компаунд-пластина нулевого порядка (полуволновая) из двух многопорядковых кристаллических кварцевых пластин. Материал: кристаллический кварц, корпус из анодированного алюминия. Гравировка: направление быстрой оси, тип элемента, расчётная длина волны.
Отрасли применения
Пластина WPH10M-850 применяется в лазерных системах на диодных источниках длиной волны 850 нм для точного управления состоянием поляризации излучения. Она используется в телекоммуникационных системах ближнего действия, оптической связи в свободном пространстве и научных лазерных установках. Также пластина находит применение в фотонных лабораториях при построении поляризационно-чувствительных оптических схем и систем управления мощностью лазерного излучения.
