Описание

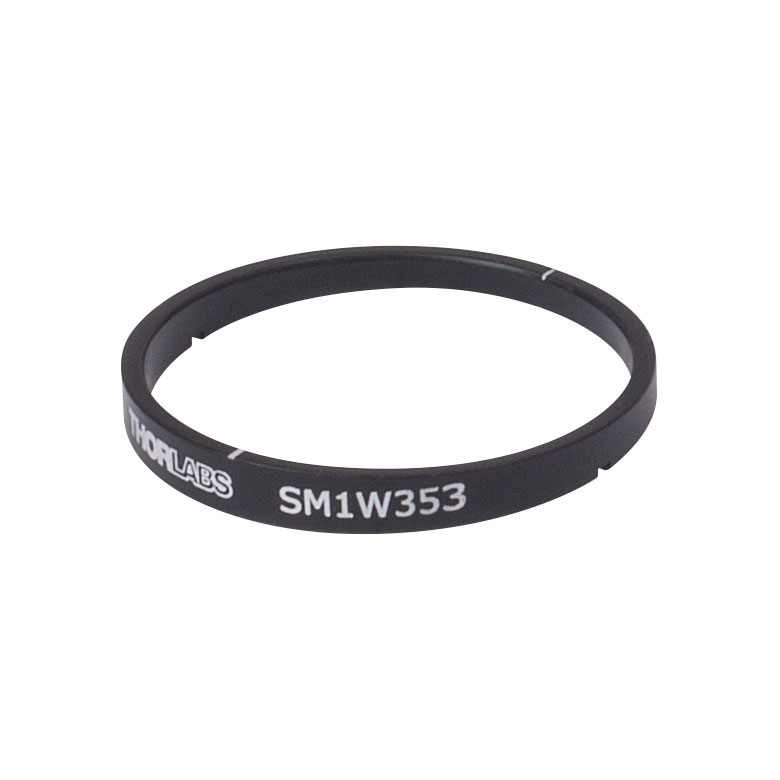

Прокладка SM1W353 предназначена для установки клиновидных оптических призм и создания заданного углового наклона внутри совместимых тубусных систем Thorlabs. Угол клина прокладки составляет 3°53′, поэтому установленный оптический элемент получает контролируемое наклонное положение относительно продольной оси тубуса. Такой способ позволяет изменять направление проходящего или отражённого луча без изготовления индивидуального наклонного держателя.
Прокладка используется совместно с оправами и тубусами с резьбой SM1. Она размещается между оптическим элементом и опорной поверхностью либо используется в паре с другой прокладкой для формирования нужной ориентации. При вращении клиновидной прокладки вокруг оптической оси меняется направление углового отклонения, благодаря чему можно выполнять тонкую настройку положения пятна, изображения или оптического канала.
Конструкция подходит для монтажа клиновидных пластин, окон, тонких призм и других круглых элементов, которым требуется фиксированный наклон. Прокладка помогает сохранить компактность сборки и позволяет применять стандартные резьбовые компоненты SM1 вместо специальной механики. Перед установкой необходимо убедиться, что толщина и диаметр оптики соответствуют оправе, а прокладка полностью опирается на посадочную поверхность.
При юстировке следует учитывать, что наклонная оптика может вызывать боковое смещение луча, небольшое изменение оптического пути и зависимость отражения от поляризации. После выбора положения резьбовое соединение аккуратно фиксируют без чрезмерной затяжки. Это особенно важно для тонких клиновидных элементов и оптики с чувствительным просветляющим покрытием.
Характеристики
- Тип: клиновидная прокладка для крепления оптических призм и пластин.
- Модель: SM1W353.
- Угол клина: 3°53′.
- Совместимая система: тубусы и оправы с резьбой SM1.
- Функция: создание фиксированного угла наклона оптического элемента.
- Регулировка направления: возможна при повороте прокладки вокруг оптической оси.
- Назначение: юстировка направления проходящего и отражённого излучения.
- Особенности: компактное резьбовое исполнение и совместимость с модульной оптомеханикой Thorlabs.
Отрасли применения
- Лазерная оптика и юстировка оптических трактов.
- Интерферометрия и оптическая метрология.
- Спектроскопические системы.
- Волоконно-оптические и коллимационные модули.
- Монтаж клиновидных пластин и призм.
- Разработка экспериментальных тубусных оптических сборок.
