Описание

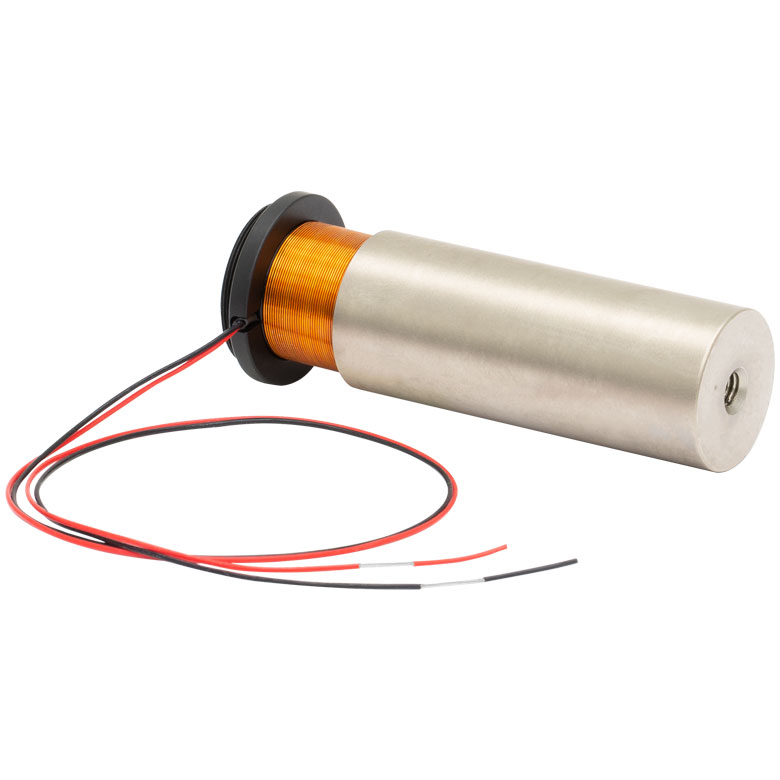

VC500/M — катушка линейного электропривода с рабочим ходом 50,0 мм. Электромагнитный привод формирует усилие за счёт взаимодействия тока катушки и магнитного поля сопряжённого механического узла. Изделие предназначено для интеграции в линейную систему перемещения; одна катушка не заменяет собранный моторизированный транслятор.
Привод с подвижной катушкой позволяет создавать линейное усилие без преобразования вращения двигателя в ход винтовой пары. Это полезно для ускорений и частых реверсов, однако параметры скорости и точности определяются также массой нагрузки, датчиками положения и алгоритмом контроллера.
Величина 50,0 мм характеризует допустимое перемещение соответствующей сборки. Она не описывает силу катушки, разрешение позиционирования или максимальную скорость. Эти параметры нельзя рассчитывать только по ходу: необходимы постоянная силы, электрическое сопротивление, допустимый ток и конструкция магнитного узла.
При подключении катушки к драйверу необходимо соблюдать полярность, ограничения по току и тепловыделению. Длительное удержание под нагрузкой может сопровождаться заметным нагревом обмотки; допустимый режим работы определяется инструкцией к конкретному приводу.
Линейное перемещение требует направляющей, обеспечивающей параллельность оси движения и исключающей боковую нагрузку на подвижный узел. Если обратная связь отсутствует, одно значение тока не гарантирует фиксированного положения при изменении внешней силы.
При монтаже следует защитить выводы катушки от многократного перегиба и исключить контакт обмотки с металлическими частями при полном рабочем ходе. Электромагнитные узлы также могут быть чувствительны к внешним магнитным полям и нагреву окружающих элементов.
Для перемещения на 50 мм особенно важно согласование с направляющей и ограничителями крайних положений. Неправильная механическая настройка может допустить удар подвижного узла о торцевой упор.
Характеристики
- Указанный ход совместимого механизма: 50,0 мм
- Физический принцип: электромагнитный линейный привод
- Система крепления: метрическое исполнение
- Электропитание и управление: требуется согласованный драйвер и механизм
- Назначение: элемент исполнительного узла для поступательного движения
Отрасли применения
- Разработка быстродействующих линейных позиционеров
- Активная компенсация колебаний и экспериментальные системы наведения
- Исследования методов управления электромагнитными приводами
