Описание

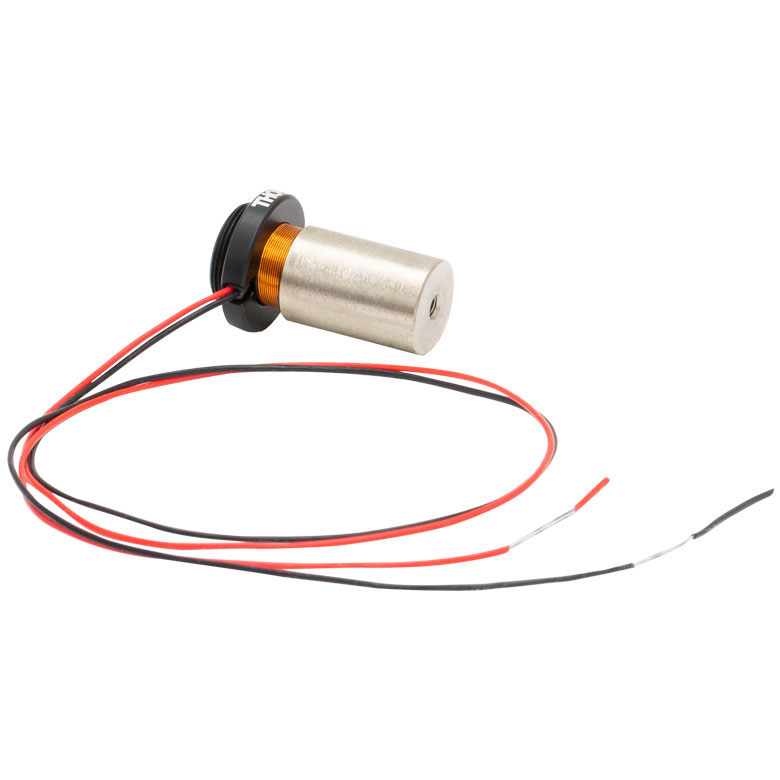

VC125/M — катушка линейного электропривода с рабочим ходом 12,5 мм. Электромагнитный привод формирует усилие за счёт взаимодействия тока катушки и магнитного поля сопряжённого механического узла. Изделие предназначено для интеграции в линейную систему перемещения; одна катушка не заменяет собранный моторизированный транслятор.
Привод с подвижной катушкой позволяет создавать линейное усилие без преобразования вращения двигателя в ход винтовой пары. Это полезно для ускорений и частых реверсов, однако параметры скорости и точности определяются также массой нагрузки, датчиками положения и алгоритмом контроллера.
Величина 12,5 мм характеризует допустимое перемещение соответствующей сборки. Она не описывает силу катушки, разрешение позиционирования или максимальную скорость. Эти параметры нельзя рассчитывать только по ходу: необходимы постоянная силы, электрическое сопротивление, допустимый ток и конструкция магнитного узла.
При подключении катушки к драйверу необходимо соблюдать полярность, ограничения по току и тепловыделению. Длительное удержание под нагрузкой может сопровождаться заметным нагревом обмотки; допустимый режим работы определяется инструкцией к конкретному приводу.
Линейное перемещение требует направляющей, обеспечивающей параллельность оси движения и исключающей боковую нагрузку на подвижный узел. Если обратная связь отсутствует, одно значение тока не гарантирует фиксированного положения при изменении внешней силы.
При монтаже следует защитить выводы катушки от многократного перегиба и исключить контакт обмотки с металлическими частями при полном рабочем ходе. Электромагнитные узлы также могут быть чувствительны к внешним магнитным полям и нагреву окружающих элементов.
Для хода 12,5 мм важно оставить дополнительное место под подвод гибких выводов катушки. При частых циклах перемещения закрепление кабеля на неподвижной части снижает механическую нагрузку на контактную группу.
Характеристики
- Указанный ход совместимого механизма: 12,5 мм
- Физический принцип: электромагнитный линейный привод
- Система крепления: метрическое исполнение
- Электропитание и управление: требуется согласованный драйвер и механизм
- Назначение: элемент исполнительного узла для поступательного движения
Отрасли применения
- Разработка быстродействующих линейных позиционеров
- Активная компенсация колебаний и экспериментальные системы наведения
- Исследования методов управления электромагнитными приводами
