Описание

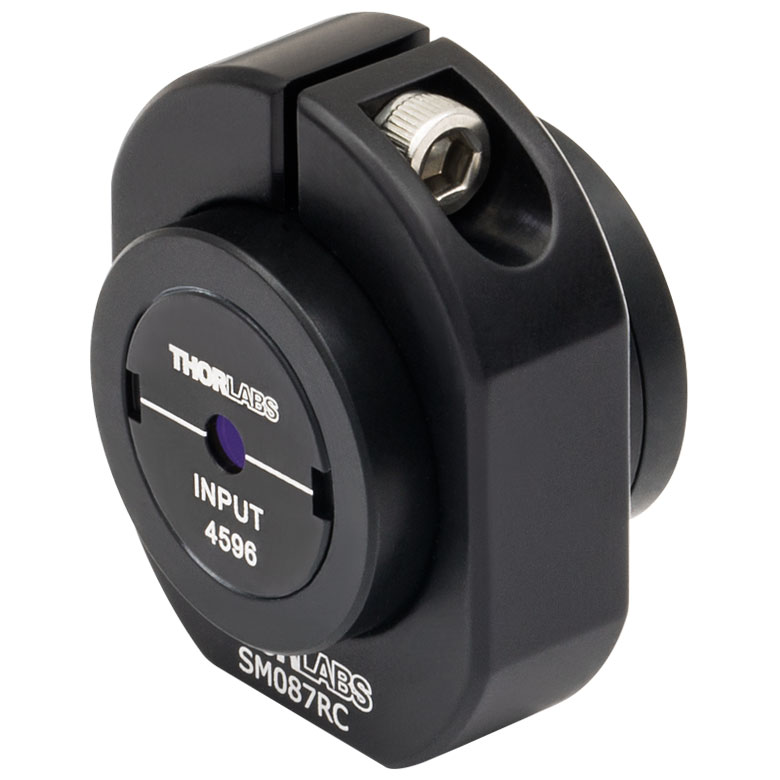

Оптический изолятор IO-3D-660-VLP пропускает излучение только в одном направлении и подавляет свет, идущий в обратную сторону. По каталогу это оптический изолятор, макc. диаметр пучка: Ø2.7 мм, центральная длина волны: 660 нм, макс. мощность излучения: 0.4 Вт (сумма прямого и обратного направлений). Он защищает лазер и усилительные каскады от обратных отражений, которые вызывают нестабильность, шум и даже необратимые повреждения активной среды.
Принцип действия основан на эффекте Фарадея: магнитооптический кристалл, помещённый в сильное магнитное поле, поворачивает плоскость поляризации на 45°, а входной и выходной поляризаторы ориентированы так, что прямой свет проходит, а обратный гасится. Центральная длина волны или рабочий диапазон (660 нм) определяет область, где достигается максимальная изоляция; вне неё подавление обратного излучения снижается.
Максимально допустимая мощность 0.4 Вт задаёт предел по тепловой нагрузке на оптические элементы. Исполнение для пучков в свободном пространстве: для свободных пучков важен диаметр апертуры, а для волоконных моделей — тип волокна и разъёмы, поэтому выбирайте изолятор по сочетанию длины волны, мощности и способа подключения.
Устанавливайте изолятор строго по маркировке направления пропускания и защищайте его от сильных внешних магнитных полей и перегрева. Изолятор из двух вентилей даёт более высокую степень подавления обратного излучения, чем одинарный.
При проектировании установки заранее проверьте посадочные размеры, тип крепления и требуемые аксессуары — держатели, кабели, контроллеры или крепёж. Это исключает необходимость переделок и докупки комплектующих после монтажа.
Хранить изделие рекомендуется в сухом чистом месте, в заводской упаковке или защитном чехле, вдали от агрессивных сред и источников пыли. Перед установкой осмотрите посадочные поверхности и резьбу, удалите загрязнения и стружку — это продлевает срок службы и сохраняет заданную точность.
Артикул IO-3D-660-VLP однозначно определяет позицию; при заказе сверяйте его с исполнением (дюймовым или метрическим), так как многие позиции выпускаются в обоих вариантах, отличающихся резьбой и размерами.
Характеристики
- Артикул: IO-3D-660-VLP
- Производитель: Thorlabs
- Тип изделия: Оптический изолятор
- Макc. диаметр пучка: Ø2.7 мм
- Центральная длина волны: 660 нм
- Макс. мощность излучения: 0.4 Вт (сумма прямого и обратного направлений)
Отрасли применения
- Лазерная физика: защита лазеров и усилителей от обратных отражений.
- Телекоммуникации: стабилизация источников и оптических усилителей.
- Волоконные лазеры и усилители: изоляция ступеней усиления.
- Метрология и интерферометрия: подавление паразитной обратной связи.
- Научные лаборатории: эксперименты с чувствительными лазерными источниками.
