Описание
Высокотемпературный кабель со средним диаметром сердцевины предназначен для доставки УФ- и видимого излучения к экспериментальному объекту. Высокое содержание гидроксильных групп определяет спектральный выбор волокна, а специальная конструкция оконцовок согласована с требованиями вакуумного применения. Небольшая длина помогает разместить соединение внутри ограниченной камеры.

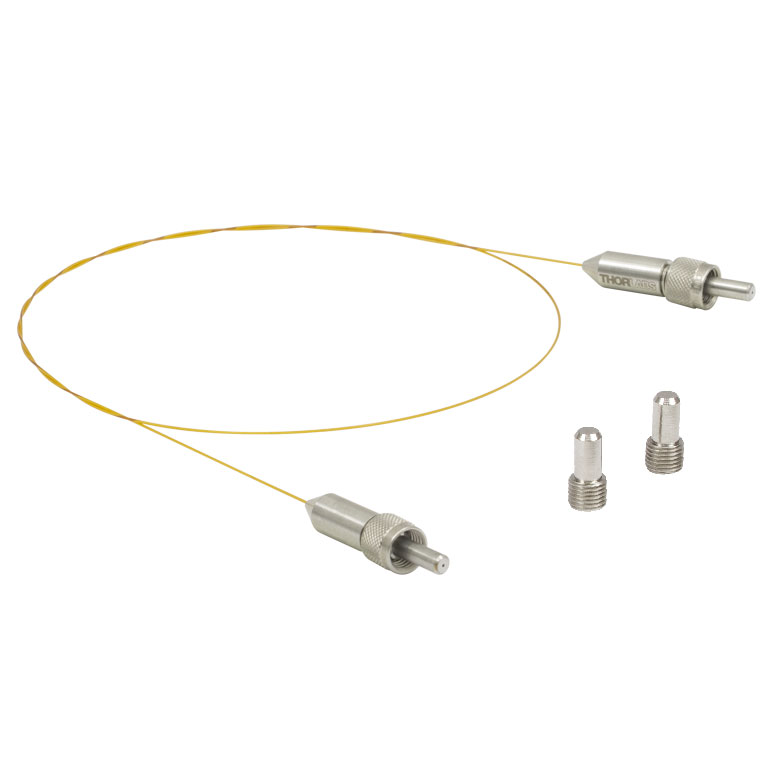

MV21L05 имеет длину 0,5 м, сердцевину Ø200 мкм и числовую апертуру 0,22. Содержание OH — высокое, рабочая спектральная область 250–1200 нм.
Полиимидное покрытие обеспечивает температурно подходящий защитный слой вокруг стекла, а внешняя объемная рубашка исключена. Коннекторы и соединительные части выполнены из нержавеющей стали 304 с вакуумно-совместимым клеем. Для чистой вакуумной сборки используют соответствующие переходники, не заменяя их произвольными бытовыми муфтами.
Для MV21L05 изготовителем заявлено применение при давлении до 1 × 10⁻¹⁰ Торр. Минимальные радиусы изгиба составляют 23 мм кратковременно и 46 мм при длительной прокладке; вакуумный допуск нельзя автоматически переносить на обычный ответный переходник.
Максимальная температура длительного использования составляет 250 °C, тогда как 280 °C заявлены для прерывистого режима. Испытания семейства и материальные ограничения не следует объединять в обещание бесконечного ресурса при максимальном нагреве. Колпачки не предназначены для таких условий.
Характеристики
- Артикул: MV21L05.
- Длина: 0,5 м.
- Диаметр сердцевины: 200 мкм; NA 0,22.
- Волокно: ступенчатое многомодовое, высокое содержание OH, полиимидное покрытие.
- Рабочая полоса: 250–1200 нм.
- Оконцовки: SMA905 с обеих сторон, нержавеющая сталь 304.
- Конструкция: без наружной кабельной рубашки; вакуумно-совместимый клей.
- Заявленный предельный вакуум: 1 × 10⁻¹⁰ Торр.
- Температура: до 250 °C длительно; до 280 °C в ограниченном прерывистом режиме.
- Радиусы изгиба: 23 мм кратковременно / 46 мм длительно.
- Защитные колпачки не имеют вакуумного и высокотемпературного допуска.
Отрасли применения
- Вакуумная фотоника: доставка света кабелем MV21L05 внутри камеры с подходящими гермовводами и соединителями.
- Спектроскопические исследования: передача излучения в области 250–1200 нм через многомодовую сердцевину 200 мкм с контролем потерь.
- Высокотемпературные стенды: создание светопроводящего участка длиной 0,5 м на базе MV21L05, при согласовании длительности нагрева и допустимых материалов всей установки.
