Описание

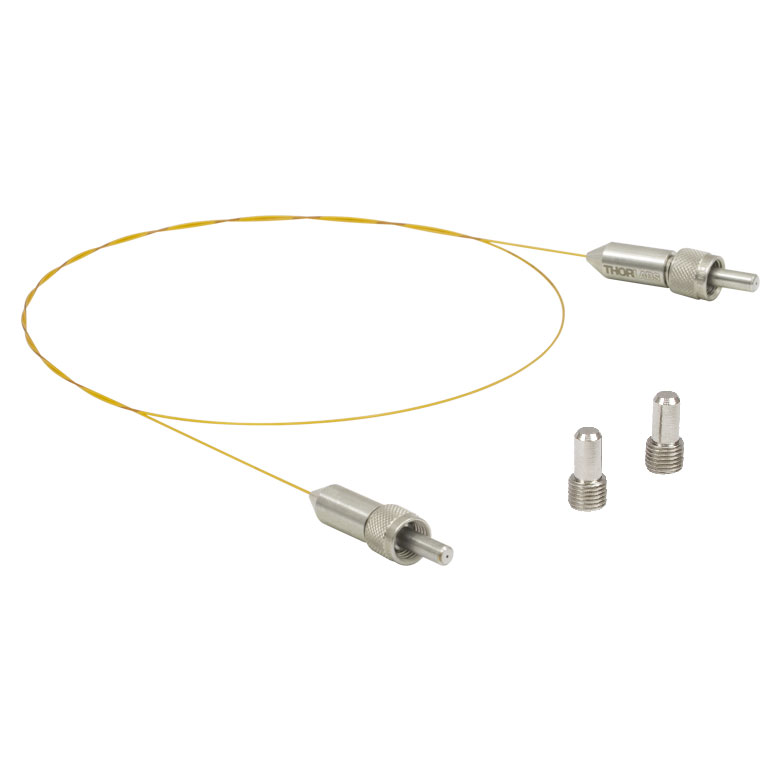

Вакуумный волоконный кабель с сердцевиной 100 мкм и низким содержанием OH предназначен для компактных трактов видимого и ближнего инфракрасного диапазонов. Его используют там, где обычная полимерная внешняя оболочка и стандартные соединители не соответствуют условиям камеры. Изделие представляет собой законченный отрезок с двумя SMA905-оконцовками, а не герметичный ввод через стенку.
MV12L05 имеет длину 0,5 м, сердцевину Ø100 мкм и числовую апертуру 0,22. Содержание OH — низкое, рабочая спектральная область 400–2200 нм.
Отсутствие наружной кабельной оболочки не означает полностью оголенное стекло: волокно защищено полиимидным покрытием. Для низко-OH состава важен выбор рабочего спектра и потерь, а не представление о полной прозрачности во всей полосе. Чувствительность регистрации и реальную выходную мощность оценивают после подключения.
Для MV12L05 изготовителем заявлено применение при давлении до 1 × 10⁻¹⁰ Торр.
Температурный предел постоянной эксплуатации равен 250 °C. Повышение до 280 °C относится к отдельному режиму от 1 минуты до 1 часа, а не к безусловной долговременной работе. Защитные колпачки снимают перед установкой в горячую или вакуумную зону.
Характеристики
- Артикул: MV12L05.
- Длина: 0,5 м.
- Диаметр сердцевины: 100 мкм; NA 0,22.
- Волокно: ступенчатое многомодовое, низкое содержание OH, полиимидное покрытие.
- Рабочая полоса: 400–2200 нм.
- Оконцовки: SMA905 с обеих сторон, нержавеющая сталь 304.
- Конструкция: без наружной кабельной рубашки; вакуумно-совместимый клей.
- Заявленный предельный вакуум: 1 × 10⁻¹⁰ Торр.
- Температура: до 250 °C длительно; до 280 °C в ограниченном прерывистом режиме.
- Радиусы изгиба: 6 мм кратковременно / 11 мм длительно.
- Защитные колпачки не имеют вакуумного и высокотемпературного допуска.
Отрасли применения
- Вакуумная фотоника: доставка света кабелем MV12L05 внутри камеры с подходящими гермовводами и соединителями.
- Спектроскопические исследования: передача излучения в области 400–2200 нм через многомодовую сердцевину 100 мкм с контролем потерь.
- Высокотемпературные стенды: создание светопроводящего участка длиной 0,5 м на базе MV12L05, при согласовании длительности нагрева и допустимых материалов всей установки.
