Описание

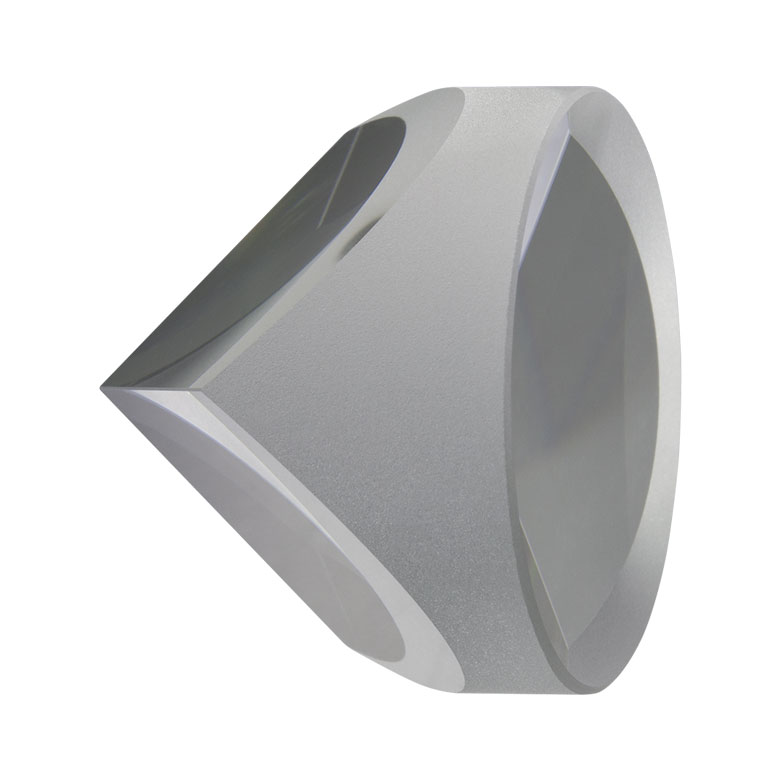

PS976 — уголковый отражатель (ретрорефлектор), Ø50.0 мм, характерный размер: 42 мм, без покрытия. Основное назначение изделия: трёхгранный уголковый ретрорефлектор. Три взаимно перпендикулярные отражающие грани возвращают луч приблизительно параллельно входящему направлению, снижая чувствительность направления обратного пучка к небольшим угловым разворотам призмы. Это помогает выбрать монтажную схему по фактической резьбе, рабочей геометрии и требуемому направлению регулировки.
Для PS976 применима конкретная геометрия: Диаметр: 50 мм, характерный размер: 42 мм. Три взаимно перпендикулярные отражающие грани возвращают луч приблизительно параллельно входящему направлению, снижая чувствительность направления обратного пучка к небольшим угловым разворотам призмы. При выборе размера учитывают диаметр падающего пучка, поперечное смещение после отражений и доступное место для установки. Оправленные варианты позволяют повторять монтаж без прямого зажима стекла.
При использовании PS976 необходимо учитывать следующее. Уголковый ретрорефлектор образован тремя отражающими поверхностями, которые расположены взаимно перпендикулярно. Прошедший через систему отражений луч возвращается в сторону источника даже при небольшом изменении ориентации отражателя. Поэтому такой элемент удобен в интерферометрах, геодезических оптических схемах и лабораторных стендах, где необходимо стабильное обратное направление луча.
На этапе установки PS976 особенно важно исключить ошибки механического сопряжения. В цельной стеклянной призме отражение обычно происходит на границе материала и воздуха при выполнении условия полного внутреннего отражения. Принцип отличается от простого зеркального отражения: итоговая геометрия определяется всеми тремя гранями и углами между ними. Для когерентного излучения нужно учитывать интерференцию лучей с разными оптическими путями и потери на входной поверхности.
Для эксплуатации PS976 полезны и следующие инженерные ограничения. Геометрический размер определяет доступную апертуру и удобство механического закрепления. Просветляющее покрытие снижает потери в заданной полосе, но не означает одинаковую эффективность за её пределами. Исполнение в резьбовой оправе упрощает интеграцию в оптическую систему, зато добавляет требования к посадочной глубине и свободному пространству вдоль оси.
Характеристики
- Диаметр: 50 мм
- Характерный размер: 42 мм
- Оптическое покрытие: без просветляющего покрытия
- Механическое исполнение: без резьбовой оправы
- Отражение: за счёт полного внутреннего отражения в цельной призме
- Указанные параметры относятся к конкретному исполнению, а не ко всем изделиям серии.
Отрасли применения
- Лазерная интерферометрия с возвратным пучком
- Оптическое выравнивание и калибровка направлений
- Измерение перемещения и геометрии оптического тракта
При подборе PS976 важно проверить совместимость крепежа и рабочей геометрии с остальными элементами стенда. Уголковый отражатель не является обычным плоским зеркалом и не сохраняет произвольное смещение пучка.
