Описание

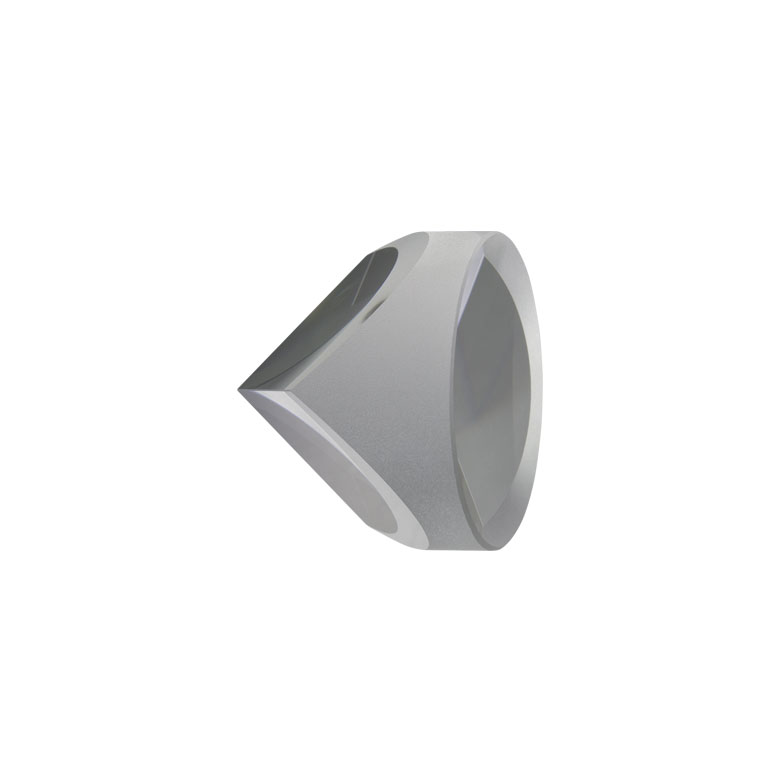

PS974 — компактный уголковый отражатель (corner cube) в виде цельного триэдрального призматического элемента. Оптическая схема использует полное внутреннее отражение на трёх взаимно ориентированных гранях, поэтому отдельное зеркальное покрытие отражающих поверхностей не требуется. При корректном вводе луч возвращается в направлении источника с отклонением менее 3 угловых секунд; при этом отражение на 180° инвертирует изображение.
Диаметр изделия составляет 10,0 мм, а длина по оси — 9,0 мм. Световой диаметр апертуры 7,0 мм и максимально допустимый диаметр входного пучка 3,302 мм позволяют применять PS974 в компактных оптических узлах, однако рабочий пучок следует ограничивать указанным размером с учётом юстировки и механических зазоров. Плоская входная поверхность имеет форму апертуры Ø7,0 мм и рассчитана на ввод и вывод излучения через одну грань.
Призма изготовлена из оптического стекла N-BK7 и подходит для широкого диапазона 350–2000 нм в варианте без покрытия. Отсутствие просветляющего слоя упрощает обращение с элементом и исключает подбор покрытия под конкретную длину волны, но отражение на входной поверхности и связанные с ним потери необходимо учитывать при расчёте энергетического баланса. Для установки элемент можно интегрировать в собственный держатель, обеспечив соосность и не перекрывая входную апертуру.
Характеристики
- Тип: TIR-ретрорефлектор, уголковая призма (corner cube).
- Исполнение: без покрытия; отражение на внутренних гранях за счёт полного внутреннего отражения.
- Материал: оптическое стекло N-BK7, Grade A, с тонким отжигом.
- Диапазон пропускания материала: 350–2000 нм.
- Диаметр корпуса D: 10,0 мм.
- Длина призмы L: 9,0 мм.
- Световая апертура: Ø7,0 мм.
- Максимальный диаметр входного пучка: 3,302 мм (0,13″).
- Отклонение возвращаемого луча: менее 3 угловых секунд.
- Плоскостность поверхности: λ/10 при 633 нм.
- Качество поверхности: 40–20 scratch-dig.
- Допуск диаметра: +0,0/−0,1 мм.
- Расчётная длина волны: 633 нм.
Отрасли применения
- Лазерные измерительные системы и дальнометрия, где требуется возврат луча к приёмному модулю при изменении положения отражателя.
- Оптические стенды и системы юстировки для формирования компактной реперной точки или обратного контрольного канала.
- Интерферометрические и метрологические установки, в которых важны малое угловое отклонение и стабильная геометрия цельной призмы.
- Компактные датчики, машинное зрение и экспериментальные узлы с рабочим пучком до 3,302 мм и спектральным диапазоном 350–2000 нм.
