Описание

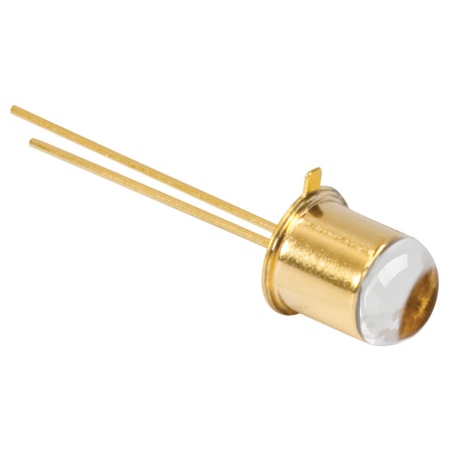

Thorlabs LED780L — компактный светодиод в металлическом корпусе TO-18 со встроенной стеклянной линзой. Максимум излучения расположен около 780 нм, а оптическая мощность достигает не менее 22 мВт при токе 50 мА. Формирующая линза ограничивает угол излучения примерно до 12° по половинной интенсивности, что упрощает ввод света в коллиматор, датчик или свободнопространственный канал. Спектральная ширина около 25 нм делает источник пригодным для подсветки и спектральных экспериментов без выраженных лазерных интерференционных эффектов.
Металлический корпус облегчает теплоотвод и обеспечивает воспроизводимое положение кристалла, однако при длительной работе близко к максимальному току 75 мА требуется контролировать температуру. Светодиод питают стабилизированным током с соблюдением полярности; прямое подключение к источнику напряжения способно вывести его из строя. Излучение 780 нм находится у границы видимого и ближнего ИК, поэтому слабое красное свечение не отражает реальную опасность для глаза. Для измерений мощности используют кремниевый фотодиод или калиброванный измеритель, чувствительный на соответствующей длине волны. Корпус TO-18 устанавливают так, чтобы выводы не испытывали изгиба у стеклянного ввода. Если требуется узкий коллимированный пучок, встроенную линзу дополняют внешним коллиматором и регулируют осевое расстояние. Спектральный максимум может смещаться с температурой, поэтому при использовании узкополосного фильтра оставляют достаточный запас по полосе пропускания.
Характеристики
- Центральная длина волны: 780 нм.
- Оптическая мощность: 22 мВт при 50 мА.
- Спектральная ширина FWHM: около 25 нм.
- Угол излучения: около 12°.
- Максимальный постоянный ток: 75 мА.
- Корпус: TO-18.
- Оптический элемент: стеклянная линза.
- Диапазон: граница красного и ближнего ИК.
Отрасли применения
- ИК-подсветка.
- Активные оптические датчики.
- Испытание кремниевых фотодиодов.
- Короткодистанционная оптическая связь.
- Учебные стенды по оптоэлектронике.
