LED1450E - Светодиод в корпусе из эпоксидной смолы, длина волны излучения: 1450 нм, мощность: 2.0 мВт, корпус: T-1 3/4, Thorlabs

Описание

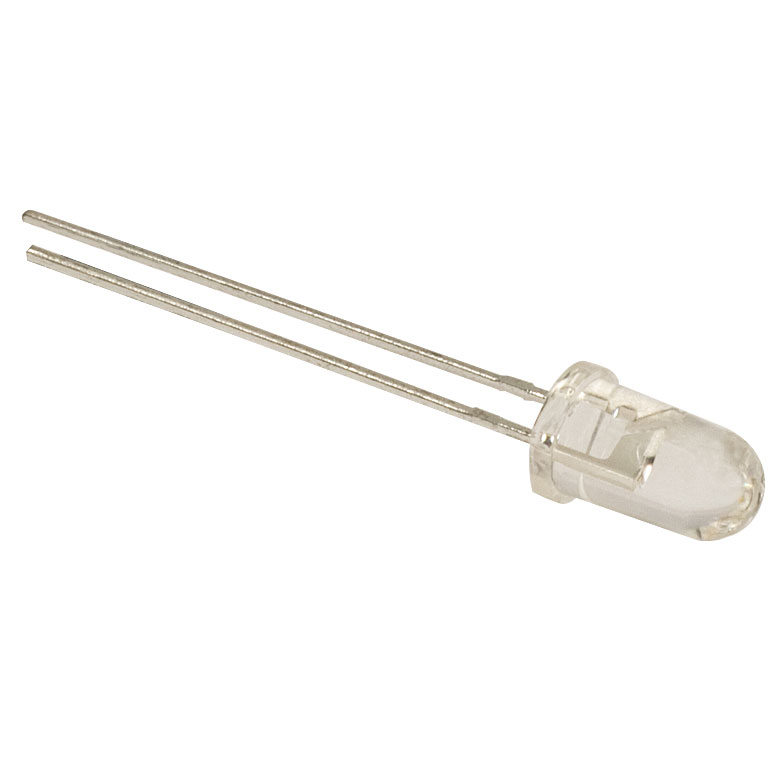

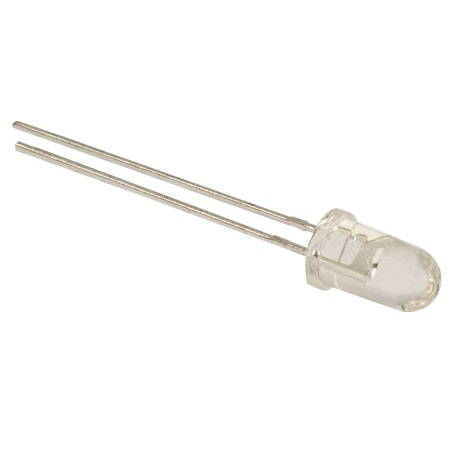

LED1450E — это инфракрасный светодиод в стандартном корпусе T-1 3/4 с эпоксидной линзой, центральной длиной волны излучения 1450 нм и минимальной выходной оптической мощностью 2.0 мВт при токе 20 мА, производства Thorlabs. Светодиод построен на основе гетероструктур, выращенных на подложке из фосфида индия-галлия-мышьяка (InGaAsP), что обеспечивает эффективное излучение в ближнем инфракрасном диапазоне, характерном для телекоммуникационных и сенсорных применений. Некогерентный, широкополосный характер излучения светодиода принципиально отличает его от лазерных источников той же спектральной области, что делает его пригодным для задач, не требующих высокой временной или пространственной когерентности излучения.

Спектральная полуширина полосы излучения светодиода составляет около 50 нм при виде излучения в полном угле 30 градусов, что типично для некогерентных источников на основе светодиодного чипа с эпоксидной линзой. Максимальный постоянный прямой ток светодиода ограничен значением 100 мА, а импульсный прямой ток при коэффициенте заполнения 10 процентов и длительности импульса 1 мс может достигать 1000 мА, что даёт возможность кратковременного повышения интенсивности излучения в импульсном режиме работы. Рабочий диапазон температур светодиода составляет от минус 30 до плюс 85 градусов Цельсия, что обеспечивает достаточную устойчивость к внешним температурным условиям эксплуатации в большинстве лабораторных и промышленных приложений.

Компактный и недорогой корпус T-1 3/4 является промышленным стандартом для маломощных светодиодов и обеспечивает удобство монтажа устройства на печатную плату или в специализированный держатель без необходимости в дополнительной оптомеханике. Данный светодиод часто используется в качестве источника инфракрасного излучения для оптических систем измерения расстояния, датчиков присутствия и приёмопередающих модулей ближнего действия. Совместимость светодиода с драйверами постоянного и импульсного тока Thorlabs упрощает интеграцию устройства в специализированные измерительные и сенсорные системы.

Характеристики

Длина волны излучения: 1450 нм (диапазон 1400-1500 нм). Минимальная оптическая мощность: 2.0 мВт при 20 мА (типичная: 2.0 мВт). Спектральная полуширина: 50 нм. Угол излучения (полный): 30°. Максимальный постоянный ток: 100 мА, импульсный: 1000 мА (1 мс, 10% duty cycle). Корпус: T-1 3/4 с эпоксидной линзой. Прямое напряжение: 1.2-1.5 В при 20 мА. Рабочая температура: от -30 до +85 °C.

Отрасли применения

Светодиод LED1450E применяется в оптических датчиках расстояния и присутствия, работающих в ближнем инфракрасном диапазоне 1450 нм. Он используется в телекоммуникационном и сенсорном оборудовании для построения недорогих некогерентных источников инфракрасного излучения. Также светодиод находит применение в научных и учебных лабораториях при разработке простых оптоэлектронных схем и демонстрационных установок, не требующих лазерной когерентности источника.
