LED660L - Светодиод со стеклянной линзой, длина волны излучения: 660 нм, мин. мощность: 13 мВт, корпус: TO-18, Thorlabs

Описание

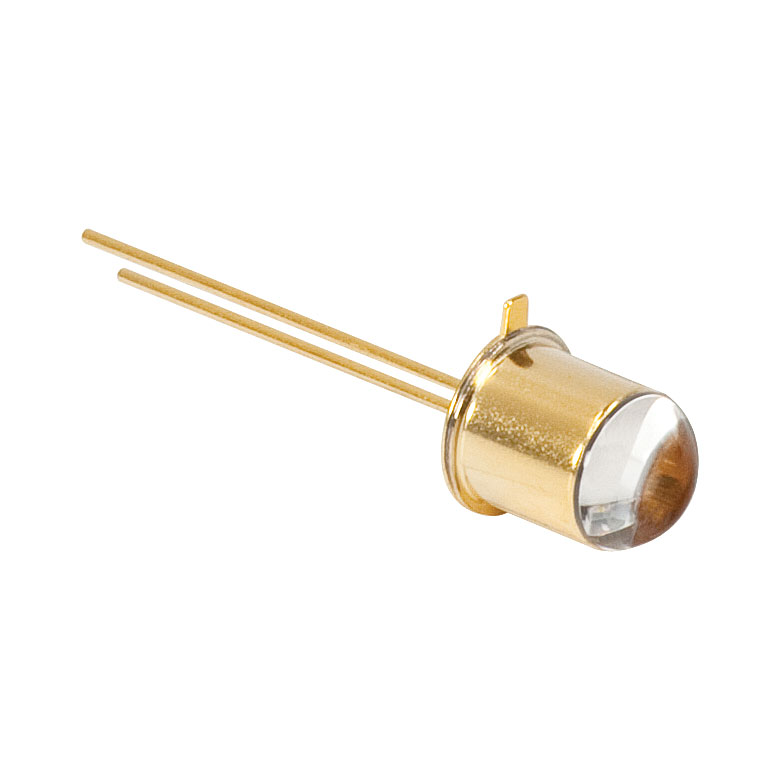

LED660L представляет собой светодиод на основе AlGaAs, смонтированный в корпусе TO‑18 и оснащённый стеклянной шаровой линзой, формирующей относительно узкую диаграмму направленности. Светодиод излучает в области 660 нм и рассчитан на минимальную оптическую мощность 13 мВт при токе 50 мА. Стеклянная линза формирует конус излучения с полушириной порядка 18°, что облегчает ввод света в оптические системы и элементы. LED660L используется как компактный источник красного света в датчиках, измерительных системах и лабораторных установках.

Конструкция корпуса TO‑18 обеспечивает механическую прочность и совместимость с широким спектром держателей и оптомеханических модулей. Аллюминиево‑галлиевый арсенидный кристалл обеспечивает стабильную работу в заданном спектральном диапазоне с полосой порядка 14 нм по FWHM. Параметры тока и напряжения оптимизированы для работы в непрерывном режиме и при импульсной подпитке. Источник ориентирован на использование в приложениях, где требуется узкий конус излучения и относительно малая апертура.

Характеристики

Номинальная длина волны LED660L – 660 нм, при этом допустимый диапазон пиковых длин волн составляет примерно 650–670 нм. Минимальная оптическая мощность при токе 50 мА – 13 мВт. Полуширина диаграммы направленности – около 18°, благодаря стеклянной шаровой линзе. Полоса по полуширине (FWHM) спектра составляет примерно 14 нм.

Максимальный непрерывный ток – 75 мА, максимальный импульсный ток при малом коэффициенте заполнения – около 100 мА. Типичное прямое напряжение при 50 мА – 2.1–2.5 В. Корпус TO‑18 совместим с держателями для диодов и стандартными оптомеханическими элементами. Светодиод рассчитан на эксплуатацию в температурном диапазоне примерно от −35 до +85 °C.

Отрасли применения

LED660L применяется в оптических датчиках, системах контроля и измерительных устройствах как источник красного излучения на 660 нм. Он используется в лабораторных установках для калибровки, тестирования и возбуждения образцов. Узкая диаграмма направленности облегчает использование источника в схемах с ограниченной апертурой.

В промышленной фотонике LED660L служит элементом в датчиках расстояния, системах машинного зрения и оптической сигнализации. Он используется в комбинации с фильтрами и оптическими элементами для формирования заданных световых полей. Благодаря компактному корпусу и стабильным параметрам светодиод легко интегрируется в существующие оптические и электронные системы. Таким образом, LED660L является надёжным источником красного света со стеклянной линзой для широкого круга задач.
