Описание

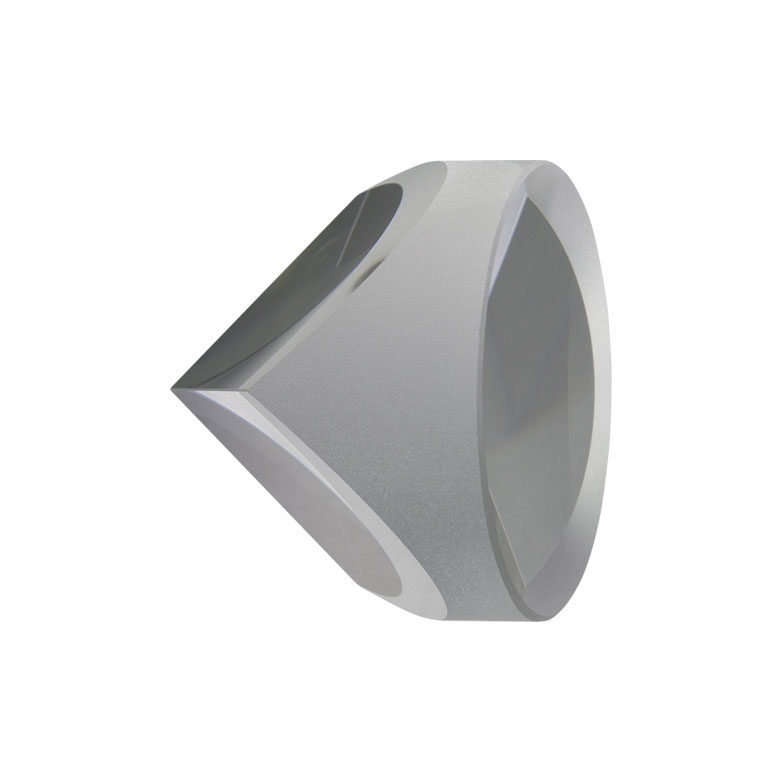

PS975-A — уголковый отражатель (ретрорефлектор), Ø25.4 мм, характерный размер: 22 мм, просветляющее покрытие: 350-700 нм. Основное назначение изделия: трёхгранный уголковый ретрорефлектор. Три взаимно перпендикулярные отражающие грани возвращают луч приблизительно параллельно входящему направлению, снижая чувствительность направления обратного пучка к небольшим угловым разворотам призмы. Это помогает выбрать монтажную схему по фактической резьбе, рабочей геометрии и требуемому направлению регулировки.
Для PS975-A применима конкретная геометрия: Диаметр: 25,4 мм, характерный размер: 22 мм. Три взаимно перпендикулярные отражающие грани возвращают луч приблизительно параллельно входящему направлению, снижая чувствительность направления обратного пучка к небольшим угловым разворотам призмы. При выборе размера учитывают диаметр падающего пучка, поперечное смещение после отражений и доступное место для установки. Оправленные варианты позволяют повторять монтаж без прямого зажима стекла.
При использовании PS975-A необходимо учитывать следующее. Уголковый ретрорефлектор образован тремя отражающими поверхностями, которые расположены взаимно перпендикулярно. Прошедший через систему отражений луч возвращается в сторону источника даже при небольшом изменении ориентации отражателя. Поэтому такой элемент удобен в интерферометрах, геодезических оптических схемах и лабораторных стендах, где необходимо стабильное обратное направление луча.
На этапе установки PS975-A особенно важно исключить ошибки механического сопряжения. В цельной стеклянной призме отражение обычно происходит на границе материала и воздуха при выполнении условия полного внутреннего отражения. Принцип отличается от простого зеркального отражения: итоговая геометрия определяется всеми тремя гранями и углами между ними. Для когерентного излучения нужно учитывать интерференцию лучей с разными оптическими путями и потери на входной поверхности.
Для эксплуатации PS975-A полезны и следующие инженерные ограничения. Геометрический размер определяет доступную апертуру и удобство механического закрепления. Просветляющее покрытие снижает потери в заданной полосе, но не означает одинаковую эффективность за её пределами. Исполнение в резьбовой оправе упрощает интеграцию в оптическую систему, зато добавляет требования к посадочной глубине и свободному пространству вдоль оси.
Характеристики
- Диаметр: 25,4 мм
- Характерный размер: 22 мм
- Оптическое покрытие: просветляющее на 350–700 нм
- Механическое исполнение: без резьбовой оправы
- Отражение: за счёт полного внутреннего отражения в цельной призме
- Указанные параметры относятся к конкретному исполнению, а не ко всем изделиям серии.
Отрасли применения
- Лазерная интерферометрия с возвратным пучком
- Оптическое выравнивание и калибровка направлений
- Измерение перемещения и геометрии оптического тракта
При подборе PS975-A важно проверить совместимость крепежа и рабочей геометрии с остальными элементами стенда. Уголковый отражатель не является обычным плоским зеркалом и не сохраняет произвольное смещение пучка.
