Поставщик
|
Thorlabs |
|
Артикул
|
MB6U |
|
Толщина
|
13 мм |
|
Ширина плиты
|
150 |
|
Длина плиты
|
150 |
|
Отверстия плиты
|
1/4"-20 |
|
Размер плиты
|
150х150 |
|
Поверхность плиты
|
без анодирования |
|
Материал
|
алюминиевые |
Описание

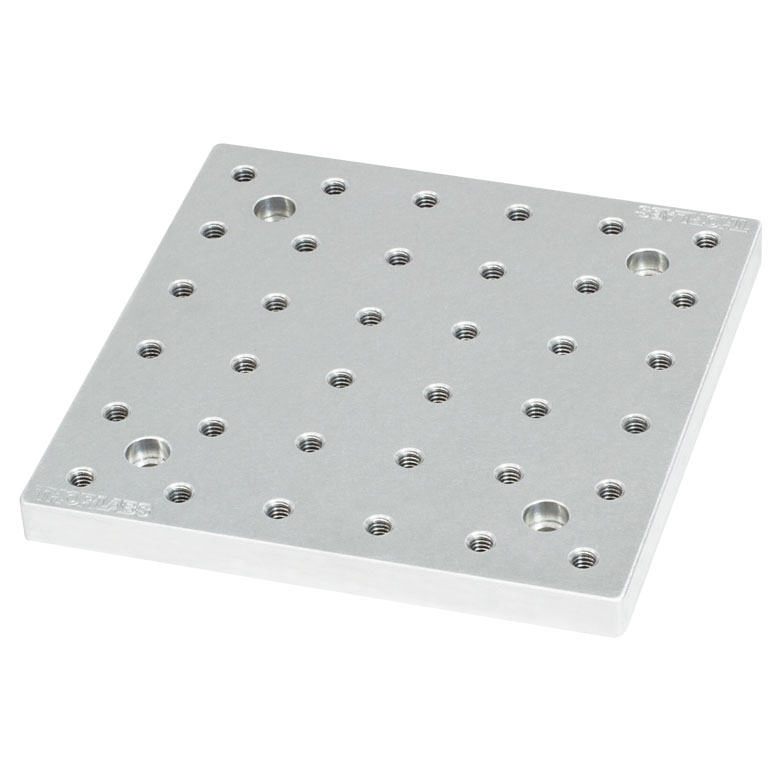

MB6U — компактная цельная оптическая плита из инструментального алюминия 5083, предназначенная для создания жесткой монтажной базы в оптических и экспериментальных установках. Размер 6 × 6 дюймов при толщине 1/2 дюйма обеспечивает удобный компромисс между рабочей площадью, массой и возможностью установки на стол, другую плиту, стойки или кронштейны. Прецизионно шлифованная матовая поверхность без анодирования пригодна для последующей механической доработки и сохраняет электрическую проводимость, что удобно при организации общего потенциала заземления.
Рабочее поле выполнено с регулярной матрицей резьбовых отверстий 1/4"-20 с шагом 1 дюйм. Отверстия проходят через плиту, поэтому компоненты можно закреплять с любой стороны, выбирая удобную ориентацию сборки. Четыре угловых монтажных отверстия с зенковкой расположены с отступом 1 дюйм от кромок и не занимают центральную часть рабочей поверхности. Такая геометрия подходит для установки оптических держателей, стоек и вспомогательных узлов без потери доступных позиций сетки.
Плита рассчитана на применение в конфигурациях, где важны настраиваемая схема крепления, немагнитность и возможность индивидуальной обработки. Для вакуумных систем использование возможно до 10⁻⁶ Торр после дополнительной очистки и подготовки; перед включением в вакуумную установку требуется согласовать процедуру очистки и прогрева. Отсутствие анодированного слоя облегчает сверление, фрезерование и изготовление нестандартных отверстий, но не предназначено для минимизации отражений так же, как черное анодированное покрытие.
Характеристики
- Модель: MB6U.
- Тип изделия: цельная алюминиевая оптическая плита.
- Материал: инструментальный алюминий 5083.
- Габаритные размеры: 6 × 6 × 1/2 дюйма.
- Отделка поверхности: прецизионно шлифованная, матовая, без анодирования.
- Резьба монтажной матрицы: 1/4"-20.
- Шаг резьбовых отверстий: 1 дюйм по обоим направлениям.
- Резьбовые отверстия матрицы: сквозные, с возможностью монтажа с обеих сторон.
- Угловые монтажные отверстия: 4 отверстия с зенкованными посадочными местами.
- Отступ угловых отверстий от каждой кромки: 1 дюйм.
- Плоскостность: ±0,006 дюйма на площади 1 ft².
- Масса без упаковки: 0,75 кг.
- Свойства: немагнитная и электропроводная конструкция.
- Заявленная совместимость с вакуумом: до 10⁻⁶ Торр после дополнительной подготовки.
Отрасли применения
- Лабораторная оптика и фотоника: монтаж зеркальных, линзовых и позиционирующих узлов на регулярной дюймовой сетке.
- Оптомеханические прототипы: изготовление пользовательских отверстий и крепежных схем непосредственно в неанодированной поверхности.
- Измерительные и испытательные стенды, где требуется компактное основание с электрическим общим потенциалом.
- Вакуумные экспериментальные установки после предусмотренной очистки, прогрева и проверки процедуры подготовки.
- Компактные сборки на оптических столах, стойках и кронштейнах при необходимости двустороннего крепления компонентов.
