Описание

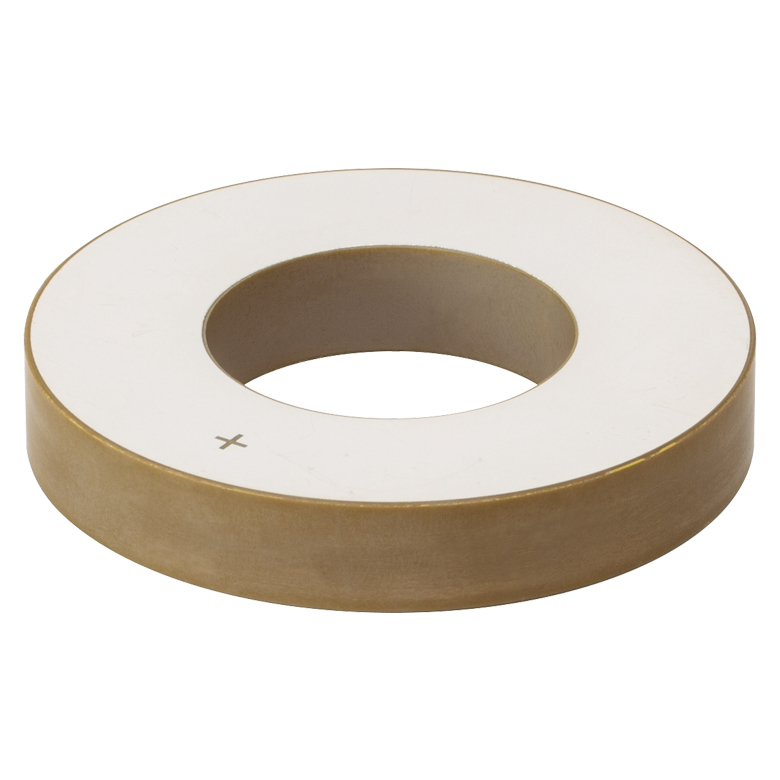

PA40TM — кольцевой пьезокерамический элемент для ультразвукового преобразователя Thorlabs. Основные параметры: резонанс 26 кГц; наружный Ø60 мм; внутренний Ø30 мм; толщина 10 мм.
У кольца больше центральный просвет и толщина, чем у PA40ND5. При проверке взаимозаменяемости оценивают не только электронику возбуждения, но и участие кольца в общей геометрии и механическом резонансе узла.
Кольцо из твердой пьезокерамики предназначено для установки в электромеханический узел. При электрическом возбуждении материал деформируется, передавая механические колебания сопряженным деталям. Поставка отдельного кольца не включает согласующий генератор, корпус или готовый преобразователь для подключения к технологической установке.
Частота, указанная для артикула, не является гарантированной рабочей частотой собранного устройства. Окончательный отклик зависит от геометрии сопряженных деталей, крепления, механической нагрузки и условий эксплуатации. Для подбора сравнивают чертеж и паспорт кольца с документацией на преобразователь; совпадения только номинала в килогерцах недостаточно.
Наружный и внутренний диаметры определяют разные посадочные ограничения, а толщина входит в общий размер пакета деталей. При подборе сменного элемента проверяют конструкцию электродов и состояние контактных поверхностей. Пьезокерамику защищают от ударов и неравномерного механического контакта, которые могут повредить элемент до его проверки в работе.
После интеграции оценивают отклик узла при штатном механическом состоянии. Если частота или импеданс заметно отличаются от опорных данных, сначала проверяют сборку, подключение и совместимость элементов. Допустимый рабочий режим подтверждают по документации на весь преобразователь: параметры отдельного кольца не определяют допустимую мощность и тепловой режим оборудования.
При заказе запасного кольца сверяют полный артикул, а при приемке сравнивают размеры с чертежом конкретной ревизии.
Характеристики
- Артикул: PA40TM.
- резонанс 26 кГц.
- наружный Ø60 мм.
- внутренний Ø30 мм.
- толщина 10 мм.
Отрасли применения
- Промышленный ультразвук: комплектация совместимых преобразователей.
- Приборостроение: стендовые испытания и обслуживание электромеханических узлов.
