Описание

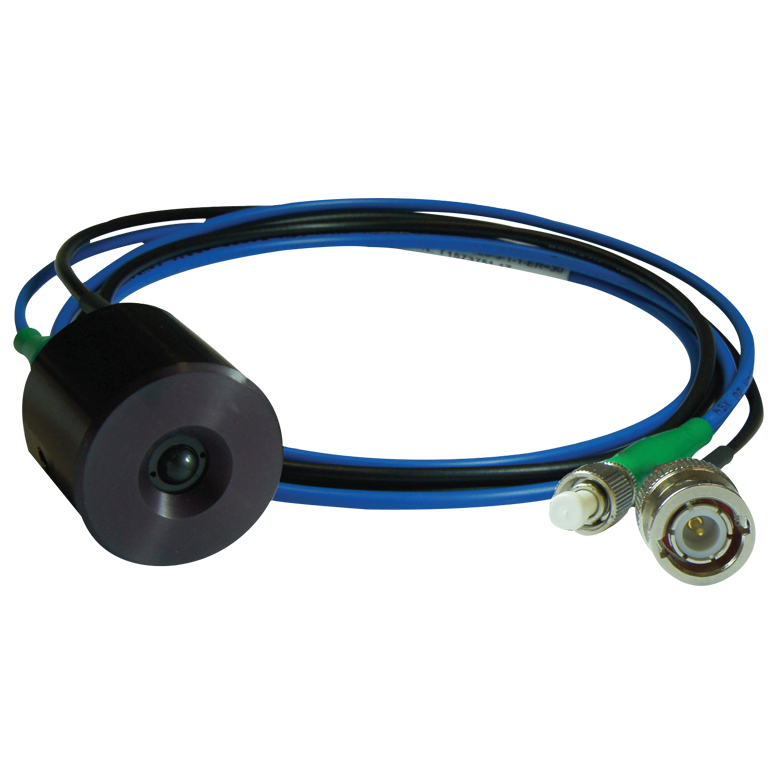

TERA10-DP25-FC — приемник терагерцовых импульсов для синхронной регистрации во временной области. Номинал 1030 нм относится к оптическому лазерному каналу, а не к длине волны регистрируемого ТГц излучения. Оптическая и терагерцовая части выполняют разные функции, поэтому по одному этому номиналу нельзя определить диапазон измеряемых частот.
Оптический синхронизирующий сигнал подается по волокну. Это упрощает подвод оптических импульсов, но не означает, что само терагерцовое излучение входит через это волокно. Геометрию приема ТГц сигнала и совместимость оптического окончания сверяют по документации.
Приемник предназначен для работы как часть установки. Для измерения нужны совместимые источник ТГц импульсов, оптическая синхронизация и электронный канал считывания. Совпадение длины волны лазера недостаточно: проверяют параметры оптических импульсов, интерфейс и применимую схему регистрации.
Для спектрального сравнения измеряют опорный сигнал и сигнал с образцом в сопоставимой геометрии. Если после установки образца меняются положение фокуса или расстояние между узлами, часть изменения может возникнуть из-за юстировки. Амплитуду и фазу сравнивают отдельно, сохраняя условия временной привязки.
Влага в воздухе влияет на отдельные участки терагерцового спектра. Если измерительный тракт открыт, контроль фона помогает отличить особенности образца от особенностей среды. Усреднение уменьшает случайные шумы, но не исправляет систематическую ошибку от дрейфа или плохой установки опорной траектории.
При интеграции оставляют доступ к разъемам и органам юстировки. Рабочие ограничения проверяют по паспорту, а доступ к оптическому пучку организуют по требованиям лазерной безопасности. В частности, инфракрасные оптические импульсы нельзя оценивать по визуальной яркости.
Характеристики
- Артикул: TERA10-DP25-FC.
- Оптическая длина волны: 1030 нм.
- Метод: терагерцовая спектроскопия во временной области.
- Оптический вход: волоконный.
- ТГц полоса и условия совместимости: по паспорту конфигурации.
Отрасли применения
- Спектроскопия: измерение или регистрация временного ТГц сигнала.
- Материаловедение: сравнение опорных данных и данных с образцом.
- Исследовательские стенды: интеграция компонентов временной ТГц регистрации.
