Описание

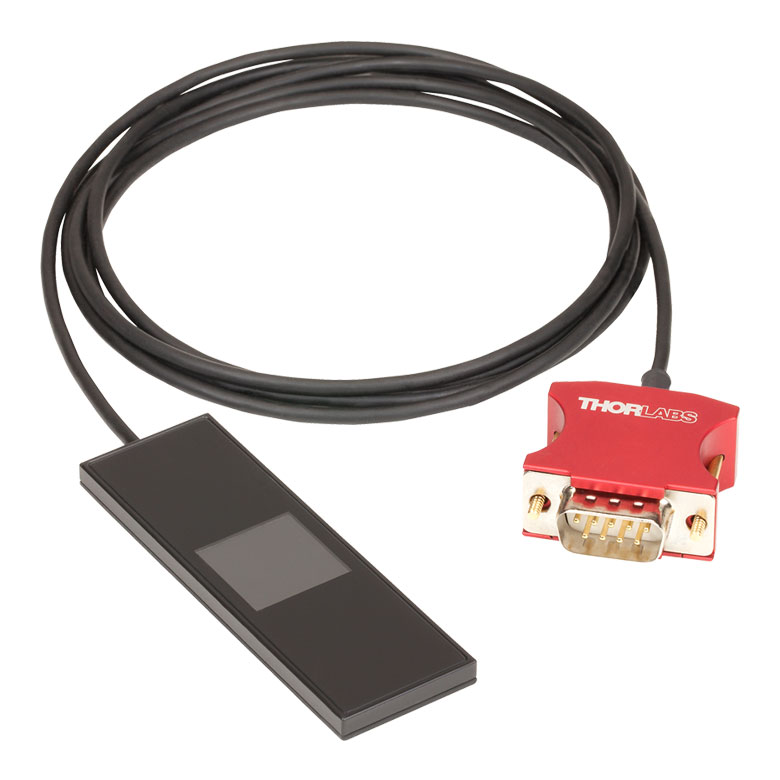

S175C — тонкий тепловой датчик мощности для размещения в зоне предметного столика микроскопа со спектральным диапазоном 300 нм – 10,6 мкм. Модель S175C регистрирует нагрев поглощающей площадки и позволяет работать в расширенном спектральном диапазоне 300 нм – 10,6 мкм. Тепловой способ измерения отличается от быстрого фотодиодного: он рассчитан на усреднённую мощность, а не на точное восстановление быстрого временного профиля импульса.
Плоская геометрия датчика позволяет располагать чувствительный элемент в ограниченном пространстве между объективом микроскопа и образцом. Для корректного измерения требуется вывести пучок на активную площадку и учитывать нагрев при длительной засветке.
В протоколе измерений с S175C следует указывать установленную длину волны, ориентацию датчика, мощность фона и режим усреднения. Погрешность не сводится только к паспортной характеристике сенсора: вклад дают центрирование пятна, отражение от поверхности и калибровка измерительного блока.
В микроскопном тракте датчик ставят в плоскость образца, чтобы определять мощность, действительно достигающую исследуемого объекта, а не только выход осветителя до объектива. При смене объектива или конфигурации фильтров измерение повторяют.
Характеристики
- Тип: тепловой.
- Спектральный диапазон: 300 нм – 10,6 мкм.
- Предел измеряемой мощности: 2 Вт (по архивной сравнительной таблице).
- Назначение: измерение мощности оптического излучения.
- Конструкция: датчик для размещения на предметном столике.
- Частотная регистрация: не предназначен для замены быстрого осциллографического фотоприёмника.
Отрасли применения
- Контроль оптических источников: измерение выходной мощности в диапазоне 300 нм – 10,6 мкм.
- Калибровка лабораторных стендов: контроль относительных изменений мощности с S175C.
- Оптическая микроскопия: проверка мощности на рабочей плоскости образца.
- Метрологические испытания: регистрация результатов с учётом длины волны и условий измерения.
