Описание

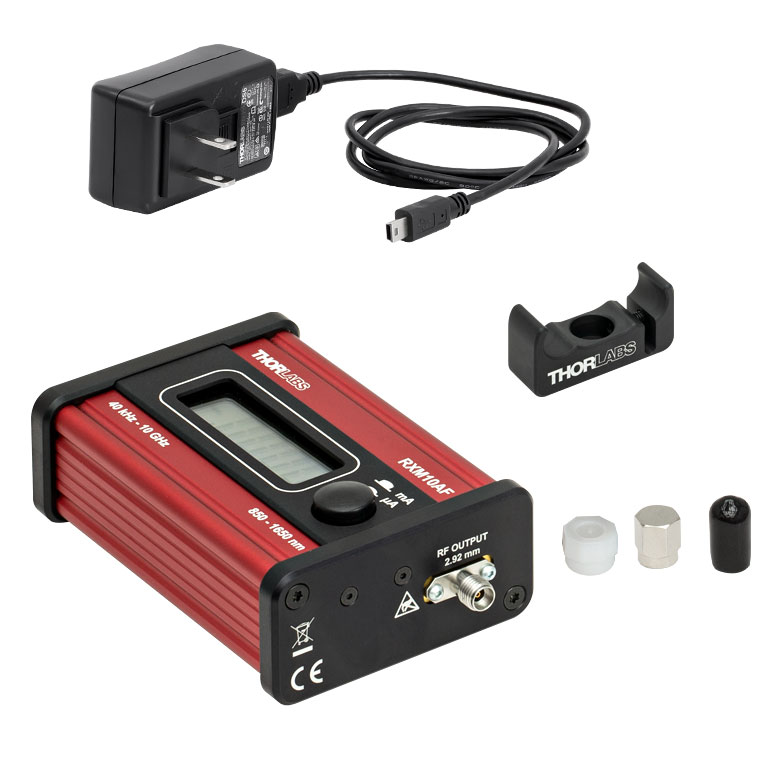

RXM10AF — быстродействующий фотоприёмник для регистрации оптических сигналов в области 850–1650 нм с одномодовым волоконным интерфейсом FC/PC. Частотный тракт RXM10AF рассчитан на компоненты электрического сигнала от 40 кГц до 10 ГГц. Это полоса электрооптического преобразования, а не спектральная ширина источника света. Для регистрации импульсов и радиочастотной модуляции важно учитывать оба предела: медленные изменения ниже 40 кГц могут подавляться, а быстрые компоненты выше 10 ГГц — ослабляться.
Оптический вход реализован через FC/PC-соединение с одномодовым оптоволокном. При сопряжении со стендом следует учитывать тип волокна, полировку коннектора, потери в переходниках и обратные отражения. Многомодовый вход удобен при недостаточно стабильном пространственном распределении света, тогда как одномодовый интерфейс лучше подходит для измерений, где критично заданное распределение поля в волокне.
Выходной радиочастотный сигнал фотоприёмника RXM10AF необходимо подавать на приёмник с подходящими волновым сопротивлением и полосой. Сравнивая амплитуды, отдельно учитывают частотную характеристику кабеля, входные потери измерителя и возможную перегрузку усилительного тракта. Значения чувствительности и допустимой оптической мощности в исходном перечне не указаны, поэтому их нельзя подменять общими данными о серии.
В протоколе работы с RXM10AF желательно записывать оптическую длину волны, уровень падающей мощности, тип установленного коннектора, частоту модуляции и режим осциллографа или анализатора спектра. Если тестируется цифровая линия, дополнительно оценивают открытие глазковой диаграммы; для аналоговой передачи измеряют частотный отклик и нелинейные искажения. Выбор конкретной модификации определяется сочетанием 850–1650 нм и 40 кГц – 10 ГГц, а не одним максимальным значением частоты.
Характеристики
- Функция: преобразование оптической модуляции в электрический сигнал.
- Спектральный диапазон: 850–1650 нм.
- Полоса частот: 40 кГц – 10 ГГц.
- Оптоволокно: одномодовым (входное).
- Волоконный разъём: FC/PC.
- Основное ограничение: проверять максимальную оптическую мощность по индивидуальному паспорту.
- Электрический интерфейс: параметры согласования следует проверить по документации.
Отрасли применения
- Оптические системы передачи данных: измерение высокочастотной модуляции светового потока с помощью RXM10AF.
- Лаборатории волоконной связи: сравнительное тестирование передатчиков в диапазоне 850–1650 нм.
- Разработка лазерных драйверов: оценка быстродействия оптического выхода вплоть до 10 ГГц.
- Измерительная фотоника: преобразование сигналов на FC/PC-входе в электрический сигнал для анализатора.
