Описание

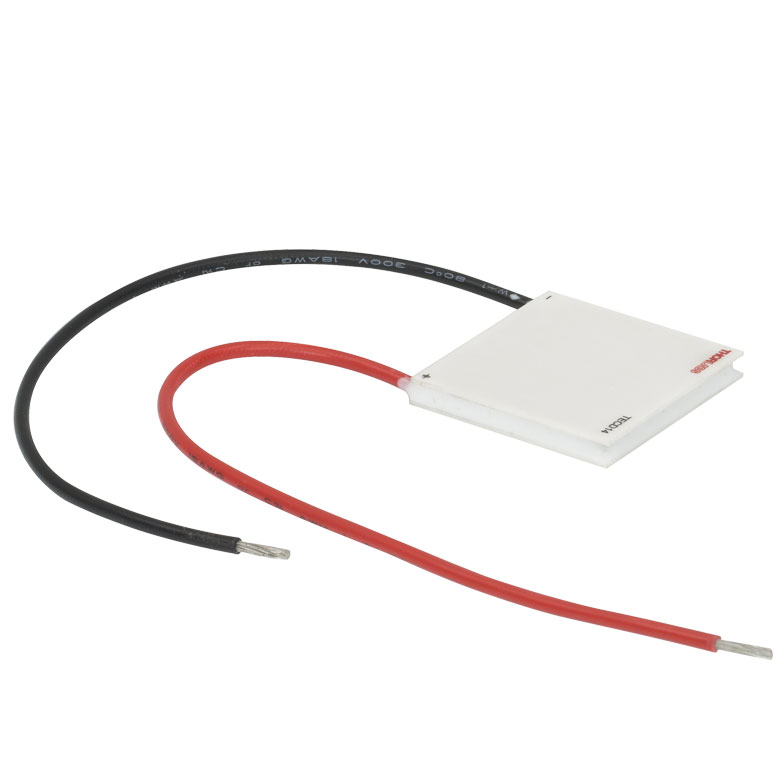

TECD14 — одноступенчатый термоэлектрический элемент для переноса тепла между двумя поверхностями при подаче постоянного тока. Модуль Пельтье предназначен для встраивания: он не содержит радиатора, температурного датчика или регулятора. При рабочей полярности одна сторона охлаждается, а другая отдает тепло в систему охлаждения.
Максимальный ток составляет 13,2 А; максимальный перепад температур — 72,0 °C при температуре горячей стороны 27 °C. Значение ΔT характеризует один край рабочих кривых, а не температуру объекта под тепловой нагрузкой. При росте нагрузки доступный перепад уменьшается, поэтому нельзя одновременно ожидать максимального охлаждения и максимального перепада.
Радиатор горячей стороны должен рассеивать тепло от объекта вместе с электрической мощностью, рассеиваемой модулем. Если радиатор греется, меняется и достижимая температура охлаждения. Поэтому при расчете учитывают тепловое сопротивление всех контактов, условия обдува и температуру среды.
Плоскости сопряжения должны обеспечивать равномерный контакт и не создавать перекоса. Материал теплового интерфейса выбирают по условиям установки. Винты и прижим не должны создавать точечную нагрузку на хрупкие пластины; точные допуски крепления проверяют по документации производителя.
Управляющую электронику подбирают по требуемому рабочему току и напряжению. Максимальный ток не является рекомендацией постоянно работать на пределе. Подачу питания начинают после проверки теплоотвода, полярности и датчика, иначе горячая сторона может перегреться, а температура объекта уйти из рабочего диапазона.
Для охлаждения ниже точки росы предусматривают защиту от конденсата на платах и оптике. Итоговую температуру измеряют на объекте; паспортный перепад между поверхностями не заменяет это измерение.
Характеристики
- Артикул: TECD14.
- Максимальный ток: 13,2 А.
- ΔTmax: 72,0 °C при горячей стороне 27 °C.
- Число ступеней: 1.
- Для работы требуются согласованный источник тока, теплоотвод и тепловой контакт.
- При горячей стороне 27 °C: Qmax 31,8 Вт, Vmax 3,8 В.
- Габариты: 30 × 30 × 3,9 мм.
Отрасли применения
- Фотоника: температурная стабилизация чувствительных компонентов.
- Электроника: локальное охлаждение измерительного узла.
- Приборостроение: проектирование замкнутого теплового контура.
