Описание

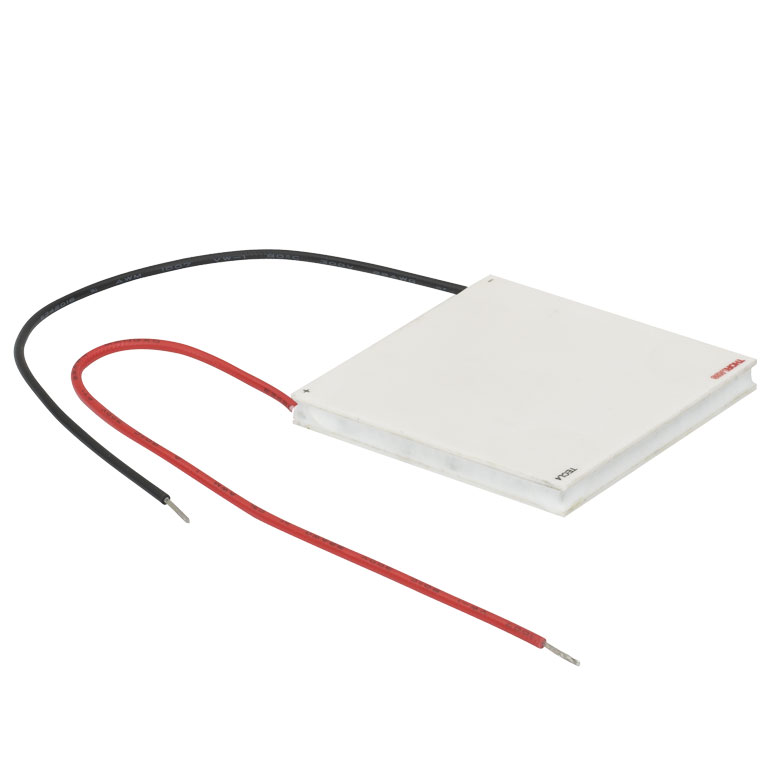

TECL4 — одноступенчатый модуль Пельтье для переноса тепла между двумя поверхностями. При подаче постоянного тока одна сторона отбирает тепло у объекта, а другая передает его радиатору. Сам модуль не содержит датчика, источника питания или системы защиты. Для удержания заданной температуры требуется отдельный контур управления.
Максимальный ток — 3,8 А. При температуре горячей поверхности 27 °C изготовитель указывает максимальный перепад 68,5 °C. Это предел при практически нулевой полезной нагрузке, а не температура, достижимая на работающем приборе. Максимальная переносимая тепловая мощность соответствует другим условиям; складывать оба предельных показателя в одну рабочую точку нельзя.
Для TECL4 каталог указывает при горячей стороне 27 °C Qmax 77,1 Вт и Vmax 32,3 В. Не всякий контроллер с достаточным током способен обеспечить требуемое напряжение, поэтому совместимость определяют по рабочей точке и паспортным кривым.
С горячей стороны отводят и тепло охлаждаемого объекта, и электрическую мощность, поступившую в модуль. Если радиатор перегревается, уменьшается запас по температуре холодной стороны. Теплоотвод подбирают до подачи питания, с учетом температуры среды, сопротивления контактов и доступного обдува. Рабочий ток определяют по требуемому режиму, а не назначают равным предельному по умолчанию.
Керамические поверхности монтируют между плоскими сопрягаемыми деталями, не прижимая их в одной точке. Выбор термоинтерфейса и допустимого усилия зависит от документации модуля. Проводку разгружают, а полярность проверяют до испытания, чтобы холодная и горячая стороны не поменялись местами относительно объекта.
Уставку и показания датчика проверяют под реальной тепловой нагрузкой. Если поверхность может охладиться ниже точки росы, предусматривают защиту от конденсата. Плавность регулирования, установившаяся температура и запас теплоотвода важнее паспортного перепада, взятого отдельно от условий опыта.
Характеристики
- Артикул: TECL4.
- Число ступеней: 1.
- Максимальный ток: 3,8 А.
- ΔTmax: 68,5 °C при 27 °C на горячей стороне.
- Питание, датчик и радиатор подбираются отдельно.
Отрасли применения
- Фотоника: температурная стабилизация оптических компонентов.
- Приборостроение: охлаждение чувствительных модулей.
- Испытательные стенды: управляемая тепловая нагрузка.
